Какими бывают надфили — назначение, виды, как выбрать

Услуги сантехника в Москве и Московской области

Для тонкой обработки различных материалов мастера используют несколько видов инструментов. Одним из самых распространенных является надфиль. В статье мастер сантехник расскажет,  что такое надфиль и для чего они применяются.

Что такое надфиль

Услуги сантехника в Москве и Московской области

Надфиль – специальный инструмент для слесарных работ, имеет форму металлического бруска с разным количеством насечек.

Различия между напильником и надфилем

Услуги сантехника в Москве и Московской области

Напильник и надфиль — одно и то же. Оба инструмента предназначены для снимания верхнего слоя с материалов путем соскабливания, стачивания. Однако надфиль дает самый гладкий результат и рассчитан на более тонкую обработку, выпиливание четких форм, это и есть его главное отличие от простого напильника.

Применение

Услуги сантехника в Москве и Московской области

Надфиль нужен для шлифовки малогабаритных деталей. С помощью этого тонкого инструмента обрабатываются мелкие, сложнодоступные места готовых изделий. При необходимости подгона миниатюрных деталей под нужные размеры он незаменим. Ювелиры, часовые мастера, гравёры применяют надфиль для подгонки и зачистки небольших отверстий, углов, рельефных поверхностей и др.

Описание видов

Услуги сантехника в Москве и Московской области

Разнообразие надфилей огромно, это продиктовано обширностью области их применения.

Услуги сантехника в Москве и Московской области

По профилю инструмент подразделяется на следующие типы:

  • Трехгранные остроносые (треугольные). Имеют три равные грани, соответственно три рабочих ребра. Такая форма годится для обработки углов, расстановки угловых насечек, обточки мелких пазов внутри и снаружи;
  • Трехгранные тупоугольные. Напоминают треугольник с равными сторонами и тупым углом. Может иметь 1 или 3 грани разной текстуры. Применяется для обработки углов, средних и крупных отверстий;
  • Клиновидные. Обладают одним ребром и двумя рабочими гранями с острым концом. Подходят для обработки клапанов, мелких углов, кастов, пропиливания высечек;
  • Ромбические. Удобны для изделий с разными углами в форме. Рабочие поверхности складываются в ромб с острыми гранями. Кончик притуплен;
  • Полукруглые. Одна сторона плоская, другая — овальная. Насечки по всему инструменту. В сечении — сегмент. Универсальный вид, поскольку можно обработать и округлые и плоские поверхности. Неотъемлемый инструмент ювелира при изготовлении колец;
  • Плоские тупоносые. Прямоугольные, с четырьмя вытянутыми сторонами. По две широкие и узкие рабочие грани. Можно обрабатывать разнообразные пазы, ровные элементы;
  • Плоские остроносые. Прямоугольники с острым концом. Применение аналогично тупоносым, но больше возможностей для труднодоступных мест;
  • Квадратные. Имеют сечение в форме квадрата. Все поверхности рабочие. Используются для опиловки люфтов, насечек, пазов с прямыми углами;
  • Овальные. Служат для округлых деталей, создания плавных линий. В сечении выглядят как овал. Кончик часто заострен;
  • Круглые. Круглая рабочая часть, тупой или острый кончик. Насечки по всей окружности. Идеально подходят для корректировки рельефных, округлых поверхностей;
  • Пазовые. Очень похожи на плоский тип надфилей. Главное отличие — закругленные торцы. Нос может быть острым или тупым. Широко применяются для обработки отверстий разного формата;
  • Разновыпуклые. Похожи на двояковыпуклую линзу. Насечка на обеих рабочих сторонах, нос заострен. Отлично выравнивают форму кольцам изнутри;
  • Ножевидные. Выглядят аналогично бытовому кухонному ножу. Чаще всего служат для зачистки деталей от грязи, ржавчины, налета, тонкой заточки, подгонки;
  • Игольчатые. Отличительная особенность — короткая рабочая часть. Напилок без ручки имеет длину всего 25 — 55 мм. Хвостовик квадратного сечения, острый кончик. Используется ювелирами для шлифовки поверхностей. В остальных областях изредка применяется для труднодоступных мест. Также называется надфилем для золота;
  • Бархатные. Надфили такого типа служат для самой нежной обработки. За один взмах они снимают 0,05 мм без видимых следов. Такой эффект возможен благодаря 25 — 80 зубчикам на каждый сантиметр рабочей поверхности;
  • Рифели. Надфели специального назначения. Главным образом используют ювелиры. Форма изогнута наподобие серпа или крючка, сплав с магнитной добавкой. Ими обрабатываются звенья цепочек, золотые кольца. Магнитная составляющая позволяет стряхивать крошку металла, чтобы мусор не мешал крайне тонкой работе;
  • Надфили для заточки пильных цепей, например, бензопилы. Ручные варианты имеют направляющую плоскость и рабочий стержень с насечками. Форма и размер подбираются в соответствии с шагом цепи. Выдержать калибровку таким надфилем бывает достаточно сложно. Значительно упрощает работу с бензопилой электрический или пневматический вариант. Выглядят они наподобие ленточных шлифовальных машин. Движение осуществляется за счет ремня и двигателя, в комплектах несколько насадок. Такие приборы также активно применяются в автомобильной индустрии, обточке стекла и алюминия;
  • Двухконцевые. Ручка у таких инструментов находится по центру длины. Рабочие поверхности расположены как с правого, так и с левого края. Часто используется граверами, ювелирами для мелких деталей.

Размеры надфилей

Услуги сантехника в Москве и Московской области

Все надфили по своей длине разделены на три размерных группы:

  • Маленькие с длиной рабочей части 50-80 мм – их ещё иногда называют мини-надфили.
  • Средние, длина рабочей части которых 120 мм.
  • Большой надфиль имеет длину рабочей части в 180 мм. Это уже своеобразная переходная к напильникам группа.

По материалу изготовления

Услуги сантехника в Москве и Московской области

Классификация также проводится по типу применяемого материала при изготовлении рабочей части. Классификация выглядит следующим образом:

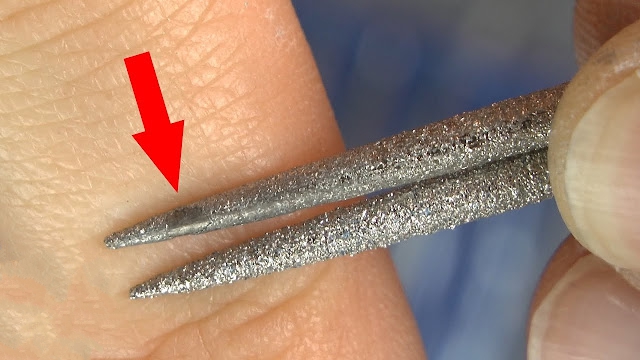

  • Алмазные. Алмазные мини-напильники имеют огромную сферу применения. Самым наглядным примером являются обычные пилочки для ногтей. Стекло, керамика, металлы, сплавы, штукатурно-малярные составы охотно поддаются корректировке таким инструментом. В процессе материал не режется, а снимается частично сверху. Рабочая область надфиля отливается из углеродистой стали и покрывается сверху алмазной крошкой. Впрочем, напыление не имеет ничего общего с драгоценностью. На самом деле используются частицы прочного искусственного камня. Напыление делают разной твердости (50 — 60 единиц). Чем больше показатель, тем крупнее зерно. Мелкий размер ложится плотнее, а значит, результат шлифовки получится максимально гладким. Твердость обязательно указывают на ручке инструмента в виде риски или цветной полосы (красный — 160/125–100/80 зерен; синий — 80/63–63/55; без отметки — 50/40–40/28). Алмазные надфили по ГОСТу имеют стандарт длины 100 — 200 мм. однако встречаются экземпляры и от 50 до 160 мм.
  • Фогольцевые. Фогольцевые напилки делают из легированной стали. Такая сталь отличается износостойкостью, прочностью, твердостью, жароустойчивостью, высоким сопротивлением коррозии. Все перечисленные характеристики обеспечиваются за счет добавления в железно-углеродистый сплав хрома, никеля, молибдена, марганца и других элементов химической таблицы. Фогольцевый надфиль встречается в основном в ювелирных мастерских. Материал хорошо взаимодействует с пластичными металлами, придает нужную форму без повреждений. Как правило, фогольцевый надфиль отливается в полукруглой форме с сужением на конце. Другие варианты встречаются реже.

По типу насечек

Услуги сантехника в Москве и Московской области

Надфили имеют двойную насечку: первая делается под углом 25° и вторая - под углом 45°. Узкая сторона имеет одинарную насечку. По количеству насечек на каждые 10 мм длины инструмента надфили разделяют на пять типов: № 1 (20-40 насечек), № 2 (28-56 насечек), № 3, 4 и 5 (40-112 насечек). Тип инструмента обычно написан на его рукоятке.

Виды ручек для надфиля

Услуги сантехника в Москве и Московской области

Важной часть ручных инструментов – рукоятка. Если она неудобная, то на момент проведения работы могут возникать серьезные проблемы, мастер легко натрет кожу рук, потеряет точность движения, выронит скользкий металл.

Услуги сантехника в Москве и Московской области

Ручки надфилей могут иметь разный вид. Определяется это функционалом этой части инструмента. Длина ручки ручного напилка может быть такой же, как и длина рабочей части, а иногда у коротких надфилей даже длиннее.

Услуги сантехника в Москве и Московской области

Удобная ручка не имеет зазубрин, заусенцев, она отличается гладкостью, легко ложится в изгиб ладони. На поверхности видна маркировка.

Услуги сантехника в Москве и Московской области

Некоторые мини-напильники уже снабжены рукоятками из пластика, дерева или резины. Но встречаются единичные экземпляры и наборы без этого. Производители предлагают приобретать удобства отдельно. В таких случаях рекомендуется обратить внимание на быстросъемную ручку для надфиля.

Как выбрать инструмент

Услуги сантехника в Москве и Московской области

Выбор надфиля — ответственный процесс, который в будущем окажет влияние на результат труда мастера. Напилок должен быть качественным, соответствовать типу конкретной работы, материала.

Услуги сантехника в Москве и Московской области

Качество шлифовальной поверхности проверяется простой операцией. Необходимо взять два надфиля и провести полотнами друг по другу. Хорошая насечка не повредится, не побледнеет и не поцарапается, зерно останется на месте без плешивости.

Услуги сантехника в Москве и Московской области

Добросовестный производитель обязательно позаботиться об отсутствии внешних дефектов. Искривление формы допускается исключительно в легкой степени. Небольшой уклон может появиться на производственном этапе закалки. Сильная кривизна усложнит эксплуатацию инструмента. Насечки должны располагаться равномерно. На металле неприемлемы налет, ржавчина, следы прочей коррозии.

Услуги сантехника в Москве и Московской области

Проверить прочность можно обычным постукиванием по твердой поверхности. Цельное орудие даст звонкий четкий звук. Характерное дребезжание скажет о наличии полостей, трещин в корпусе. Подобные дефекты ощутимо снижают срок жизни инструмента, повышают риск его поломки при активном использовании.

Услуги сантехника в Москве и Московской области

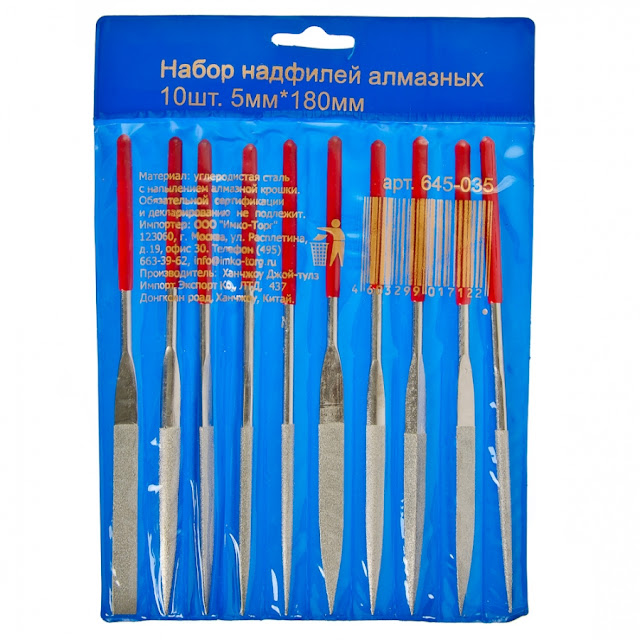

Что касается комплектации, для бытовых нужд лучше остановить выбор на наборах из 5 — 10 надфилей разных форм, сечений и размеров. В такие коробки обычно помещают самые востребованные, универсальные виды. Насечки, длины, типы можно увидеть на упаковке. Для узкоспециализированных целей стоит приобретать профильные надфили. На таких экземплярах часто указывается конкретное назначение (граверные, ювелирные работы, мягкие сплавы, кожа, стекло и т.д.).

Популярные производители

Услуги сантехника в Москве и Московской области

Производство надфилей сопряжено с рядом требований. Во-первых, надо обеспечить изготовление правильного по составу сплава. Отклонения от технологии недопустимы, так как для инструмента требуется повышенная твёрдость. Во-вторых, и это не менее важно, нанесение насечки, которое должно быть без пропусков и одинаковой глубины. В-третьих – закалка, процесс должен проходить без технологических нарушений, иначе можно закалить изделие неравномерно, и это станет причиной его деформации или создаст предпосылки к образованию трещин и, как следствие, обламыванию рабочей части.

Услуги сантехника в Москве и Московской области

Попробуем представить своеобразный рейтинг производителей:

  • Высочайшие требования к качеству изделий предъявляет швейцарская фирма HOFFMANN GROUP. Традиционно для производителей этой страны продукция проходит многоступенчатый контроль. В итоге на прилавках появляются лишь соответствующие всем стандартам наборы, цена которых, на первый взгляд, кажется высокой. Однако, в случае швейцарских надфилей она вполне оправданна.
  • Немецкие компании PFERD и HAUPA предлагают разнообразнейшие наборы надфилей от больших, подходящих под классификацию мини-напильники, до привычных размеров ручных напилков. Количество изделий в наборе – от 6 до 12 штук.
  • Традиционно высокого качества наборы предлагает польский производитель TOPEX. Наборы содержат стальные ручные напилки различной формы с разного размера насечкой, обычно в наборах этого производителя по 6 изделий.
  • До сих пор популярны наборы напилков советского производства. Несмотря на годы, прошедшие после распада СССР, продукция с советским знаком качества и ГОСТом так или иначе присутствует на рынке и не теряет своих поклонников.
  • Традиции производства в России не утрачены, и сейчас рынок довольно успешно отвоёвывает отечественный производитель с лаконичным наименованием «Россия». Высококачественные наборы полностью соответствующих ГОСТу надфилей продолжают выпускать предприятия «Туламаш», «Волжский инструмент» и некоторые другие.
  • Однако никакой производитель в наше время не в силах тягаться с многочисленными китайскими компаниями. Некоторые из них, в частности совместное российско-китайское предприятие «Зубр», выпускают весьма качественную продукцию, соответствующую российским ГОСТам.

Выбор китайской продукции огромен, при этом не стоит забывать, что большая часть продукции под известными европейскими брендами также производится на китайских предприятиях. Существует и безымянная продукция, качество которой ничем не гарантировано, главным её достоинством, как правило, является невысокая цена.

Советы по эксплуатации

Услуги сантехника в Москве и Московской области

Как уже отмечалось, применение надфиля – дело несложное, однако в нём, как и в любом деле, есть свои нюансы:

  • При работе и хранении надо стараться избегать масленых поверхностей, да и любых соприкосновений со смазочными материалами. Это значительно снижает абразивные свойства насечки или напыления.
  • Длительная эксплуатация стальных надфилей может приводить к забиванию насечки мельчайшей стружкой, не последнюю роль в этом процессе играет формирующийся в процессе работы заряд, притягивающий металлическую пыль. Почистить от металла насечку вполне реально, для этого можно использовать стальную щетку.
  • «Заточить» надфиль или даже напильник можно с помощью химических средств, неплохо выедает «грязь» лимонная кислота. Некоторые образцы бытовой химии прекрасно справляются с такой задачей. Для удаления следов масла подойдёт протирание с популярным кухонным средством «Фейри», также можно использовать средство для чистки канализации «Крот».
  • Важно не допускать появления на поверхности напилков ржавчины, она «съедает» насечку, скругляя её. Неплохо подходят для борьбы с такой напастью автомобильные средства по удалению ржавчины.
  • Удобно для работы с надфилями использовать съёмную рукоятку, некоторые современные производители снабжают такими производимые ими наборы напилков.
  • Работая надфилем, важно подобрать такой, размер и насечка которого соответствуют поставленной задаче. Пропилить паз шлифовальным надфилем тоже возможно, но на это уйдёт много сил и времени.

Видео

В сюжете - Какими бывают надфили

В сюжете - Как почистить старые советские надфили

Заключение

Надфиль — неотъемлемый инструмент слесарных, столярных, ювелирных мастерских. Он часто нужен в быту и на производстве. Без этого инструмента сложно придать форму, законченный вид многим изделиям. Обычный напильник не подойдет для обработки мелких деталей, труднодоступных мест и элементов.

Надфиль весьма разнообразен по форме, твердости рабочей поверхности, зернистости, длине и ширине. Оптимальные параметры подбираются по конкретным нуждам. При частом пользовании предпочтительно иметь несколько функциональных вариантов.

Длительная эксплуатация и успешный результат возможны только при использовании инструмента по назначению.
