Чтобы придать жидкой бетонной смеси определенную геометрическую форму в период ее затвердевания применяют специальную конструкцию — опалубку. Она широко используется в частном, многоэтажном и промышленном строительстве при закладке фундамента, возведении стен, межэтажных перекрытий и прочих частей здания. В статье мастер сантехник расскажет о видах опалубки для монолитного строительства.

Область применения

Опалубка для монолитного строительства используется при заливке:

Стен, монолитных балок, горизонтальных перекрытий и др.;
Фундаментов и ростверков;
Сферических, купольных и арочных конструкций.

Кроме того, опалубочные системы с успехом применяются при строительстве мостов, горизонтальных пролетов, а также обустройстве специальных сооружений строго определенной формы: оболочек реакторов, трубопроводов и пр.

Разновидности опалубки для монолитного строительства

Строительная опалубка для монолитного возведения различных сооружений конструктивно многообразна в своем предназначении и отвечает различным эксплуатационным требованиям: климатические условия, повторное использование и др. Конструкции можно разделить на несколько групп:

Несъемная опалубка составляет с заливаемой конструкцией единую конструкцию. Изготавливается из металлических профилированных листов (устройство перекрытий) или пенополистирольных блоков (возведение стен). В отдельных случаях используют также пластиковые или металлические щиты, керамические панели и даже железобетонные плиты. Применяют этот вид опалубки в качестве защитных или декоративных элементов конструкции, а также когда ее демонтаж невозможен или нецелесообразен.
Скользящая опалубка — используется при сооружении высотных конструкций самой разнообразной формы. Плоские щиты монтируются на специальные рамы, которые перемещаются по мере затвердевания залитого бетона. Рамы при этом оснащаются электрическими или гидравлическими подъемниками.

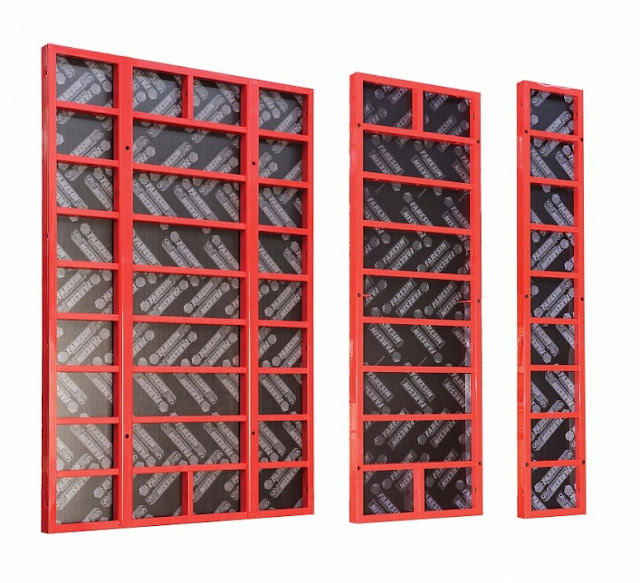

Разборно-переставная мелкощитовая, ее еще называют инвентарной опалубкой для монолитного строительства, состоит из плоских щитов, которые соединяются друг с другом при помощи специальных креплений. При этом нагрузку на себя принимают несущие конструкции. Используют этот вид опалубки при заливке стен, перекрытий, фундаментов и пр. После того как строительная смесь застынет, опалубку демонтируют.
Крупнощитовая опалубка, которая монтируется из панелей весом до 0,5 т. Характеризуется повышенной прочностью. Крепят такие щиты при помощи закладных элементов, предусматриваемых в ранее забетонированных конструкциях. Монтаж и демонтаж этого типа опалубки требует применения подъемных механизмов.
Термоактивная опалубка – конструкция, в состав которой входят специальные нагреватели, обеспечивающие равномерный прогрев строительной смеси до достижения необходимой прочности.
Перемещаемая опалубка — применяется при поэтапной заливке вертикальных конструкций, например, сужающихся кверху труб, или горизонтальных монолитных сооружений, отличающихся значительной протяженностью. Вертикально перемещаемая опалубка может двигаться при помощи внешних устройств и с использованием закрепленных на ней подъемников. Каркас горизонтально-перемещаемой конструкции устанавливается на специальные тележки и сдвигается при помощи лебедки.
Блочная опалубка представляет собой готовые формы для заливки отдельно стоящих конструкций (фундаменты, колонны и пр.). Она собирается и перемещается в собранном виде при помощи специальной грузоподъемной техники.

Требования к строительной опалубке оговорены ГОСТ 52085-2003, который регламентирует их основные технические параметры: прочность, надежность фиксации, стабильность геометрических размеров и пр.

Производители опалубки

Опалубочные системы выпускаются как в России, так и за рубежом. Популярные производители:

Peri — немецкая компания, известная как изготовитель крупнощитовых конструкций, которые применяют при возведении промышленных объектов. Опалубочные системы компании Peri комплектуются прямолинейными и угловыми щитами, специальными запорными механизмами, необходимыми кронштейнами для подмостков и т.д..
Doca — австрийский производитель модульной опалубки. Поставляет на отечественный рынок опалубочные системы разного типа. Отличительная особенность их заключается в том, что отдельные элементы разных систем совместимы между собой. Предпочтительное использование этих систем – возведение монолитных сооружений сложной конфигурации: тоннели, мосты, гидротехнические объекты и пр.
Skudome Geoplast – итальянский изготовитель многоразовой пластиковой модульной опалубки с высотой элементов от 200 мм (пролеты до 6 м) до 400 мм (пролеты до 16 м.). Используют такие системы при строительстве концертных залов, спортивных комплексов, производственных корпусов и пр. Конструкция составных частей не требует мощных подъемников и легко очищается от остатков строительной смеси.

Среди отечественных производителей опалубки для монолита наиболее известны компании:

«Техноком-БМ», производящая крупнощитовую опалубку, аналогичную продукции компании Peri (Германия). Материалом для изготовления щитов служит многослойная влагозащищенная фанера. В комплект поставки также входят конструктивные элементы, гарантирующие надежную фиксацию всех элементов системы и необходимую жесткость конструкции. Отличительной особенностью продукции этой компании является приемлемая, по сравнению с импортными аналогами, стоимость.
«Гелиос» – присутствует на отечественном рынке с 2006 года. Производит высококачественную опалубку из алюминия и стали. Щиты высотой до 3,0 м и шириной порядка 0,2-1,5 м используются в промышленном и гражданском строительстве для возведения сооружений сложной конфигурации.
«Мекос» – предлагает потребителям модульные опалубочные системы разного типа (мелко- и крупнощитовые). Применяются они для возведения стен, перекрытий или колонн. Конструктивно системы включают в свой состав алюминиевый каркас и щиты из ламинированной многослойной фанеры. Также предусмотрена возможность установки ходовых площадок.

Технология сборки

Сборку опалубочных систем проводят в соответствии с типовыми технологическими картами (ТТК), разработанными отдельно для каждого их вида. В этих картах содержатся практические рекомендации по возведению монолитных конструкций (стен, перекрытий, фундаментов и т. д.).

В ТТК подробно описан порядок выполнения подготовительных мероприятий и хода проведения основных работ по возведению объекта при помощи необходимого вида опалубочной системы. Четкое следование рекомендациям, изложенным в технологических картах, позволит:

Ускорить производство работ;
Снизить затраты труда;
Повысить качество выполняемых работ.

ТТК должны пользоваться все производители работ, мастера и бригадиры. Руководствоваться требованиями, изложенными в них, обязаны также работники служб технического контроля, инженерно-технический персонал проектных и строительных организаций и представители заказчика, присутствующие на объекте.

При разработке типовых технологических карт учитываются требования действующей нормативно-технической документации, в том числе СНиП 3.03.01-87, СНиП 12-03-2001, СНиП 12-04-2002 и ППБ -01-93.
