Статические смесители (статические миксеры) — что такое и как они работают

В статье мастер сантехник расскажет о принципе работы статических смесителей жидкостей.

Назначение

Статические смесители (статические миксеры) предназначены для интенсивного перемешивания сред - смесей газ-жидкость с целью увеличения эффективности массопереноса компонентов газовой фазы в жидкую, а также для улучшения перемешивания жидких реагентов с потоком обрабатываемой воды.

Он устанавливается в трубопровод после блока дозирования реагентов, которые требуется перемешивать с потоком воды.

Применение статических смесителей:

• При необходимости введения в поток воды различных реагентов (коагулянтов, флокулянтов, дезинфекторов, сильных окислителей и т.п.) в ряде случаев устанавливаются крупногабаритные накопительные ёмкости для полноценного прохождения всех химических реакций. Ввод в систему водоподготовки статического смесителя позволяет оптимизировать процесс без дополнительных затрат времени и места, а также обеспечить непрерывность процесса и существенно повысить производительность всей системы.
• При насыщении воды кислородом, увеличения эффекта аэрации за счёт большего взаимодействия газообразного и жидкостного состояний. Системы аэрации в водоочистке необходимы для окисления растворённого железа и марганца, а также вытеснения вредных газов (сероводород, аммиак) из воды.
• В системах наполнения озоном. Статические смесители применяются при наполнении воды озоном СОВ-М, чтобы улучшить растворимость данного вещества в жидкости. Находятся они, чаще всего, между местом растворения газа и нужной ёмкостью.

Устройство и технические характеристики

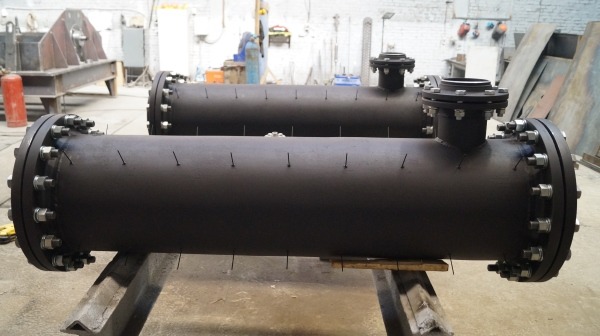

Статический смеситель использует кинетическую энергию движущегося потока и не содержат каких-либо механических и движущихся частей. Он состоит из оболочки в форме цилиндра, которая содержит в себе пропеллер:

• Корпус сделан из нержавейки или ПВХ.
• Лопасти – исключительно из нержавеющей стали AISI 304.

Предельные показатели давления:

• Для корпуса из ПВХ – до шести бар.
• Для стальной оболочки – от десяти до двадцати пяти.

Предельная температура среды:

• Для корпуса из ПВХ – до плюс тридцати градусов по Цельсию.
• Для стальной оболочки – до плюс ста градусов по Цельсию.

Особенности эксплуатации:

• Для смесей газ-жидкость рекомендуются статические смесители с малым числом лопастей (3 секции) и большой линейной скоростью течения воды - 1,2-2 м/с. Такой статический смеситель (миксер) имеет дополнительно к лопастям крестообразный рассекатель на выходе для предотвращения слипания пузырьков.
• Для смесей жидкость-жидкость выполнен без рассекателя и имеет большее число лопастей (4-5 секций) и меньшую линейную скорость движения воды - 0,5-1 м/с.

Видео

В сюжете - Принцип работы статического миксера
