Среди представителей запорной арматуры, кран шаровый фланцевый выделяется, как и своим внешним видом, так и способом присоединения к коммуникациям. В статье мастер сантехник расскажет, как его выбрать.

Что это такое и для чего он нужен

Фланцевые краны шарового типа отличаются от своих аналогов наличием фланцев – круглых или реже встречающихся квадратных деталей, с помощью которых корпус узла крепится к ответным фланцам труб.

Главная функция арматуры заключается в открытии или перекрытии движения потока по трубопроводу.

В зависимости от характеристик, материала изготовления и толщины стенок корпуса, она может устанавливаться в системах с различным по своим характеристикам содержимым.

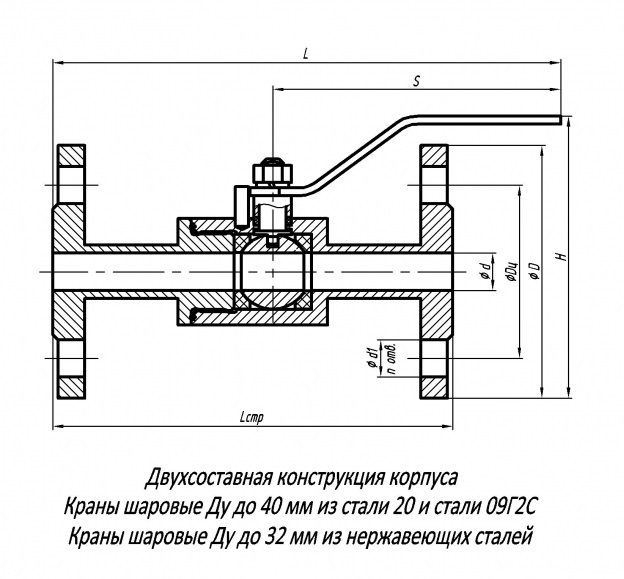

В качестве запорного органа фланцевого шарового крана применяется сфера со сквозным отверстием, через которое осуществляется проход рабочего вещества. Открытие и закрытие крана реализуется путем поворота ручки. С помощью штока она соединяется с шаром, вращающимся вокруг своей оси.

Герметичность конструкции обеспечивается за счет плотного прилегания сферы к уплотнительным кольцам. Существуют модели кранов, где для обеспечения максимально плотного закрытия используется дополнительный прижимной механизм, вдавливающий сферу внутрь седла со стороны отверстия входа среды.

Критерии выбора

Ввиду широкой распространенности фланцевых шаровых кранов, их подбор для реализации конкретной схемы производства следует осуществлять скрупулезно. Часты случаи, когда неверный выбор устройства становился причиной быстрого его выхода из строя. Подбор фланцевых шаровых кранов осуществляется исходя из следующих критериев.

Материал корпуса

При выборе материала корпуса крана шарового фланцевого, учитывайте особенности среды, в которой он предположительно будет работать. Самыми распространенными типами сплавов для подбора этого вида трубопроводной арматуры выступают сталь, легированная сталь, нержавейка и чугун.

Сталь обладает хорошими показателями прочности и износоустойчивости, ее выбор актуален для неагрессивных сред. Чаще всего подбор стальных фланцевых шаровых кранов реализовывается в трубопроводах для транспортировки воды, пара, газа, нефтепродуктов.

Легированная сталь обладает теми же свойствами, что и обычная сталь, но у нее есть преимущество: арматура из легированной стали работает при низких температурах окружающей среды (до -60 градусов).

Нержавейка отличается высокой коррозийной устойчивостью и стойкостью к агрессивным веществам. Выбор кранов шаровых из нержавеющей стали актуально для пищевой промышленности, где необходима высокая чистота транспортируемой среды, и химической – для работы с кислотами, лугами.

Чугун характеризуется солидным удельным весом, хрупкостью, низкой устойчивостью к воздействию окружающей среды и транспортируемого вещества. Выбор в сторону чугунного крана следует делать исключительно для систем водоснабжения.

Подбор типа корпусов

Подбор шарового крана, осуществляется с учетом конструкции его корпуса. От нее зависят габариты и возможность осуществления ремонтных работ. Корпуса разделяются на два типа.

Цельносварные. Обладают цельным корпусом, который не предусматривает возможность осуществления ревизионных мероприятий. Поэтому рекомендуется выбор подобного типа арматуры для установки на тех участках трубопровода, где нет необходимости частого регулирования потока среды. Таким образом, можно существенно продлить жизнь устройству.

Разборные. Собраны из отдельных компонентов деталей, которые поддаются разбору. За счет этого обеспечивается возможность осуществления практически любых ремонтных работ. Правда, за подобное преимущество придется заплатить высокую стоимость.

Выбор приводного механизма

В зависимости от особенностей ведения технологического процесса, возможен подбор кранов шаровых фланцевых с различными механизмами управления.

Ручка. Самое простое приводящее средство регулировки работы арматуры. С ее помощью можно быстро перевести кран в режим «открыто» или «закрыто», однако при их выборе для работы с густыми веществами придется приложить усилия для поворота штока.

Редуктор. Рекомендуется их выбор на трубопроводах с сечением трубы более 300 мм или если требуется точная регулировка потока. Здесь перемещение штока реализовано через специальный приводящий механизм, который приводится в движение путем вращения маховика.

Средства автоматики. К ним относятся электрические и пневмоприводные системы регулировки, которые позволяют управлять работой крана дистанционно. Подбор этого варианта, обеспечит максимально эффективное регулирование всех процессов производства.

Как выбрать и купить

Судя по данной статье, вы можете сами уже понять, что новичку будет довольно сложно разобраться в данном вопросе. И самый главной вопрос – зачем тратить свое время и разбираться в тонкостях, которые потом не пригодятся? Если вы собираетесь посвятить свою жизнь и стать специалистов в области шаровых кранов, тогда ладно. Но в других случаях мы советуем обратиться к профессионалам своего дела.
