Делая монтаж трубопровода, довольно часто приходится разрезать трубу под углом. При отсутствии торцовочной пилы по металлу отрезать трубу под 45°, чтобы сварить из нее колено 90° весьма проблематично. Если делать это болгаркой, то требуется очень точная разметка. В статье мастер сантехник расскажет, как разметить трубу круглого сеxения под угол 45 градусов.
Для работы нам понадобятся
Что потребуется:
- Бумага А4;
- Карандаш;
- Линейка;
- Ножницы.
Приступаем к изготовлению лекала
В первую очередь отрезаем лист бумаги по диаметру трубы.

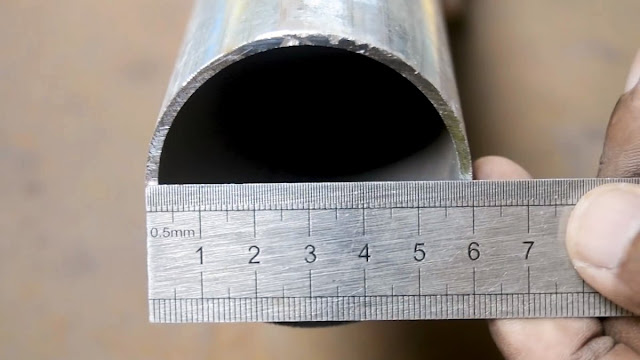

После этого линейкой замеряем наружный диаметр круглой трубы, в данном случае он составляет 60 мм.
На следующем этапе складываем лист бумаги пополам. С торца откладываем две отметки на расстоянии 60 мм от края. Через эти две точки чертим линию.
С боковых сторон листа откладываем четыре отметки на расстоянии 3 см от края. Потом чертим две линии (они должны быть перпендикулярны первой линии). В результате у нас получилось три прямоугольника. Прикладываем торец круглой трубы к крайним прямоугольникам, как показано на фото ниже, и обводим карандашом.
С помощью линейки соединяем две полуокружности линией. Берем ножницы и отрезаем крайнюю часть листа.
В результате получаем шаблон. Его нужно обернуть вокруг трубы и обвести. Если потом ее обрезать по этой линии, то стыкуя края заготовок, получим идеальное колено 90°.
Затем вырезаем болгаркой по разметке.

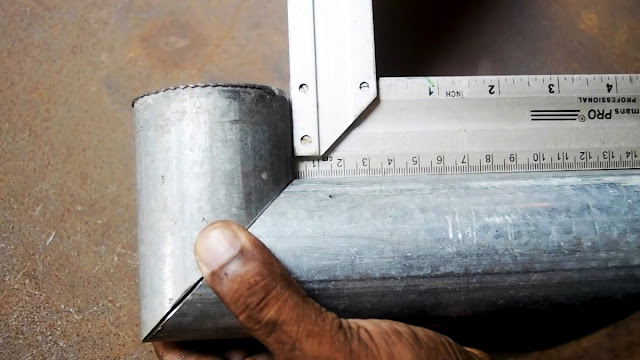

После реза получаем две заготовки, которые можно соединить вместе под прямым углом, и обварить.
Видео
В сюжете - Как ровно отрезать трубу под 45 градусов
В продолжение темы посмотрите также наш обзор Торцевое соединение квадратной трубы с круглой
