Угловая инсталляция для унитаза

Сантехнические приспособления и устройства стабильно совершенствуются. В этой статье мастер сантехник расскажет о примере такого совершенствования, конструкции подвесного унитаза. Казалось бы, какая разница – подвесной унитаз или установленный на полу? Однако практическое использование подвесного прибора отмечается более выраженным удобством и комфортом. Такое состояние унитаз получает благодаря специальному монтажному элементу – инсталляции.

Конструкция

Инсталляции подразделяются на блочные и рамные:

• В первых смывной бак и сантехническая арматура крепятся непосредственно к стенам внутри вырезанных нишах.

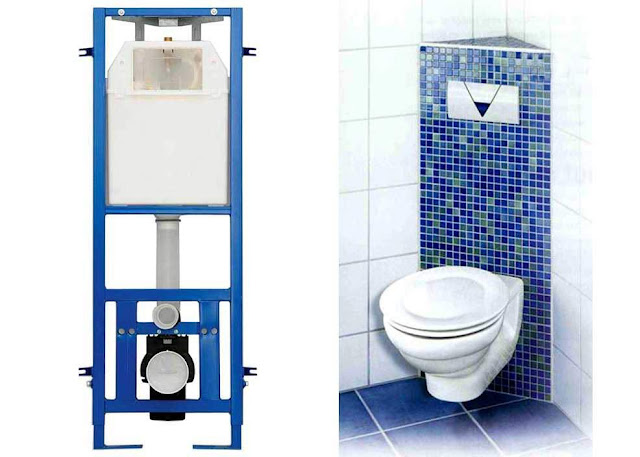

• Во втором варианте арматура с бачком закреплена на раме из металлического профиля, которая позже зашётся гипсокартоном.

То есть, первый способ больше подходит для «мокрых» технологий черновой, финишной отделки помещения, второй – для сухих процессов.

Для подвесных унитазов более надежными считаются рамные инсталляции. Поскольку стены, не всегда, обладают высокой несущей способностью для крепления сантехники, на которую периодически прикладываются вертикальные нагрузки.

В принципе, подразделение рамных инсталляций на прямые и угловые весьма условное.

Так как, и те, и другие, можно смонтировать возле стены, и в углу, просто придется использовать разный крепеж:

• Для прямой рамки это будут обычные анкеры или резьбовые шпильки;
• Для углового монтажа потребуются крепежные элементы, как минимум, с одним шарнирным соединением.

У разных производителей систем эта задача решается по-разному.

Треугольная форма рамки и смывного бака встречается у ограниченного числа производителей систем инсталляции, практически не известных в РФ, например, немецкие фирмы Schwab, Missel.

Основные отличия в конструкциях угловых инсталляций:

• Тип рамки – облегченная, усиленная, стандартная. Облегченная рамка имеет примитивные фиксаторы для патрубков ХВС и канализации. При максимальном усилении рамка инсталляции двойная;
• Вариант опорной конструкции – две стойки по бокам, одна нога посередине, Выдвижной П-образный элемент;
• Высота рамочного каркаса – низкая, средняя, высокая;
• Расположение клавиши смыва – на передней панели или сверху.

Дизайн клавиши смыва, основные функции и дополнительные опции сантехнической арматуры, обычно можно выбирать из нескольких вариантов.

Плюсы и минусы

Основным минусом углового монтажа является ограничение по габаритам санузла. В маленьких туалетах большинства квартир в домах по типовым проектам времен СССР установка угловых инсталляций невозможна физически. Точнее, смонтировать унитаз можно, но пользоваться им будет очень неудобно. Поэтому данный вариант применяется преимущественно в совмещенных санузлах, где для этого есть необходимое пространство.

Другими недостатками являются:

• Высокое расположение борта унитаза – канализационная труба укладывается с уклоном, чем дальше сантехника переносится от стояка, тем выше придется задирать приемный патрубок на рамке;
• Увеличение бюджета ремонта – потребуется больше труб и фитингов;
• повышение трудоемкости работ – прокладка прямых трасс гораздо проще, чем в углу помещения.

К плюсам такого способа установки можно отнести следующие факторы:

• Используется обычный унитаз, а не дорогостоящая угловая сантехника;
• После обшивки рамки гипсокартоном в верхней части образуется удобная полка средних размеров;
• Обеспечивается скрытная разводка коммуникаций, сантехнической арматуры и смывного бака;
• Двумя угловыми инсталляциями, установленными одним блоком возле прямой стены, можно компактно разместить два сантехнических прибора, например, унитаз и биде;
• У некоторых производителей имеются компактные треугольные модели для совмещенных санузлов малого размера.

Таким образом, угловые инсталляции для эксплуатации подвесного унитаза обычно используются в следующих случаях:

• В совмещенных санузлах при незначительном удалении сантехнического прибора от стояка канализации;
• Для смещения функциональной зоны под углом 30° – 45° относительно стен;
• При необходимости компактного размещения возле прямой стены двух сантехнических изделий – унитаз, биде, писсуар, раковина;
• Для унитазов с функцией биде, укомплектованных душевой лейкой.

Предварительно следует изготовить эскизный или полный проект санузла в масштабе, чтобы убедиться, что пользоваться сантехникой будет удобно всем членам семьи.

Производители

У наиболее популярных среди отечественных пользователей компаний, выпускающих угловые инсталляции, используются следующие технические решения для фиксации рамки к боковым стенам:

• Cersanit – серия Aqua укомплектована специальными держателями шарнирного типа, позволяющие крепить верхнюю часть рамки к стенам на прямых участках и в углах помещения.

• Wisa – модель Exellent XS WC оснащена держателями с закругленными концами, внутри которых прорезан паз под крепеж.

• Geberit – в коллекции Duofix имеется одна модель с шарнирно откидывающимися профилями для установки в угол. Если плотно прижать конструкцию в угол мешает проходящий там стояк, возможен другой способ монтажа. Эту же рамку можно закрепить возле прямой стены.

• Viega – боковые планки в трех уровнях с крепежными отверстиями.

• Tece – специальный крепежный угловой модуль для всех моделей инсталляций данного производителя.

• Villeroy &Boch – кронштейны с шарнирными петлями.

• AlcaPlast – угловой крепеж со сдвижной планкой.

У менее популярных брендов имеются следующие технические решения:

• Немецкий производитель Mepa выпускает слайдерно-шарнирный модуль из гнутого профиля VariVit.

• Компания Oli изготавливает универсальный уголковый крепеж, подходящий для инсталляций большинства производителей.

Теоретически существует еще один способ монтажа обычной пристенной инсталляции, абсолютно любого производителя в угол санузла. Для этого нужно собрать каркас из профиля, просверлить стойки этой конструкции и соответствующий стоечный профиль самой инсталляции, и зафиксировать ее болтами.

Размерный ряд

Решающим фактором при выборе инсталляции подвесного унитаза остаются габаритные размеры. Высота бортика унитаза от напольного покрытия стандартизирована, и составляет 40 см ровно. Поэтому, если рамная конструкция устанавливается перед отделкой пола, то отметку 100 см на ее стойке нужно выставлять с учетом толщины стяжки, шумоизоляции, напольного покрытия и прочих слоев пирога пола.

С учетом размеров коммуникаций позади инсталляции она «съедает» 20 – 40 см пространства угла. То есть, по 30 – 40 см от угла вдоль каждой стены. А ее плоская лицевая поверхность имеет длину 45 – 60 см. Поэтому в небольших совмещенных санузлах удобнее встраивать в угол инсталляцию для подвесной сантехники с бачками треугольного типа.

Обслуживание и ремонт системы инсталляции

Технология монтажа системы угловой инсталляции унитаза предусматривает скрытую установку всех коммуникаций и элементов. Это значит, в открытом доступе остается только непосредственно унитаз. Всё остальное хозяйство закрывается легкими облицовочными панелями, а в иных случаях может скрываться и за более прочной стеной.

В связи с этим, опять же, возникает много вопросов относительно возможностей производства обслуживания и ремонта компонентов угловой инсталляции в случае необходимости. Отвечая на такие вопросы, изготовители устройства убеждают: обслуживание легко можно выполнить через специальный сервисный люк, обеспечивающий доступ к элементам системы. В случае надобности через это же окно можно демонтировать любой компонент системы.

Однако где гарантии, что спрятанный за стеной сливной бачок не потечет и от соседей не придёт судебный иск за испорченную собственность? Оказывается, и для таких аварийных казусов производители предусмотрели всё. Корпус накопительного бачка выполнен из цельного куска материала и не может самопроизвольно лопнуть, треснуть, деформироваться. Механизм слива, имеющийся внутри бачка, оснащен специальным аварийным переливным каналом, который в случае неисправности призван обеспечить отвод сетевой воды.
