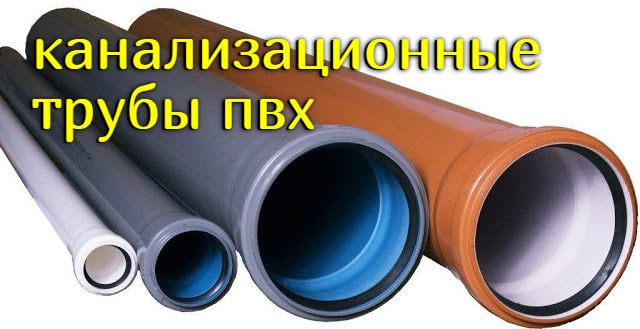

Пластиковые трубы для канализации имеют ключевое преимущество — долговечность, что делает их использование в канализационных системах более предпочтительным, чем применение металлических аналогов. Длительный срок эксплуатации ПВХ труб обуславливается их неподверженностью к коррозии и устойчивостью к химически агрессивным веществам. В данной статье мастер сантехник рассмотрит особенности применения полимерных труб при монтаже канализационных коммуникаций. Мы определим, какие размеры ПВХ труб пригодны для использования, изучим их технические характеристики, приведем технологию монтажа и подскажем, как выбрать герметик для канализационных труб.

Разновидности ПВХ труб и сфера применения

ПВХ трубы изготавливаются из поливинилхлорида методом композитной экструзии. Классификация изделий выполняется в зависимости от их сферы применения, согласно которой трубы делятся на:

Безнапорные;
Напорные (НПВХ).

Напорные трубы изготавливаются из непластифицированного поливинилхлорида, который имеет повышенную механическую прочность и устойчивость к деформациям, что достигается в ущерб эластичности материала (изделия из НВПХ не подлежат сгибанию, в отличие от безнапорных труб)

Канализационные трубы ПВХ безнапорного типа могут применяться для:

Обустройства хозяйственно-фекальных канализационных систем;
Монтажа наружных водосточных коммуникаций;
Дренажных систем и ливневых стоков.

Напорные трубы используются для монтажа канализационных трубопроводов и систем водоснабжения, в которых циркуляция жидкости выполняется под давлением (в систему включено насосное оборудование). Пластиковые трубы для канализации НПВХ также могут применятся для обустройства транспортирующих трубопроводов в химической и пищевой промышленности, поскольку непластифицированный поливинилхлорид инертен к большинству агрессивных веществ.

Типоразмеры и маркировка ПВХ труб

Канализационные трубы ПВХ выпускаются в диапазоне диаметров 40-200 мм. Внутренний диаметр НВПХ трубы непосредственно влияет на ее пропускную способность, тогда как наружный диаметр учитывается при выборе переходников для соединения труб и размера изоляционных материалов.

Диаметр труб, который необходимо использовать при обустройстве канализационных коммуникаций, указан в нормативном документе СНиП №2.04.03. Приводим таблицу зависимости размеров труб для внутренней канализации от типа подключаемого к ним сантехнических приборов:

Ванна — 50 мм (при расстоянии между сливным отверстием и сифоном до 130 см);
Душевая кабинка — 50 мм (расстояние до 170 см);
Унитаз — 100 мм (до 600 см);
Раковина — 50 мм (до 80 см);
Биде — 40 мм (до 100 см);
Мойка — 40 мм (до 150 см);
Комбинированный слив (душ, ванная и мойка) — 50 мм (до 230 см);
Труба для центрального стояка — 110 мм;
Отводы от центрального стояка — 75 мм;
Трубы наружной канализации — 110-200 мм (не менее диаметра стояка внутренней канализации).

Выбирая размеры труб для наружной канализации также необходимо учитывать соотношение толщины стенок и диаметра трубы, от которого непосредственно зависит прочность и кольцевая жесткость трубопровода. Данный параметр имеет номенклатуру SDR, его коэффициент варьируется в пределах 6-41. В наружной канализации допускается применение следующих видов НПВХ труб:

SDR51 (SN-2) — имеют минимальную устойчивость к механическим нагрузкам, могут использоваться для наружной канализации с низким уровнем давления на трубопровод;
SDR41 (SN-4) — подлежат заглубленной укладке, в том числе под дорогами с ограниченной массой транспорта;
SDR35 (SN-8) — наиболее жесткие и прочные НПВХ трубы, способны выдерживать длительные нагрузки на поверхность.

SN — номенклатура класса жесткости трубы, от которой зависит максимально допустимая глубина размещения трубопровода наружной канализации в земле. Существует 3 класса жесткости:

SN2 — легкие трубы с толщиной стенок от 2 до 5 мм, максимальная глубина монтажа — 4 м;
SN4 — среднетяжелые трубы с толщиной стенок 3-7 мм, глубина монтажа до 6 м;
SN8 — тяжелые трубы, толщина стенок от 5 до 9 мм, глубина монтажа до 8 м.

Данный параметр не учитывается при выборе труб для внутренней канализации, однако при монтаже наружного трубопровода он не менее важен, чем диаметр, поскольку даже трубы большого диаметра (100 и 110 мм) могут выпускаться с толщиной стенки в 3 мм, которая накладывает на изделие ряд ограничений по применению.

Напорные трубы имеют унифицированную маркировку типа НПВХ 110/3.2 SN4, в которой:

НПВХ — тип трубы;
110 — наружный диаметр;
2 — толщина стенки;
SN4 — класс жесткости.

На стоимость НПВХ трубы влияют ее размеры и функциональное назначение (для внутренней либо наружной канализации). Приводим таблицу цен на трубы наиболее востребованного диаметра:

сантехнические, для внутренней укладки: 50 мм — 60 р/п.м, 110 мм — 120 р/п.м;
для наружной канализации (класс SN4): 110 мм- 160 р/п.м, 160 мм — 280 руб/п.м, 200 мм — 445 руб/п.м.

Также вы можете подробнее прочитать про Разновидности фитингов для канализационных труб

Технические характеристики, преимущества и недостатки

Сфера применения и эксплуатационные свойства ПВХ труб непосредственно зависит от их технических характеристик. Поливинилхлорид имеет следующие параметры:

Максимальное давление в трубопроводе зависит от толщины стенок изделия, ПВХ трубы могут выдерживать давление от 6 до 20 Бар;
Температурный максимум эксплуатации ПВХ труб составляет +60 градусов, что является главным недостатком данных труб — они не могут применяться для отвода горячих стоков. Существует модификация поливинихлорида ХПВХ, выдерживающая температуру в 900;
Предел прочности труб составляет 50 мПа, они устойчивы к ударным деформациям, нагрузкам на изгиб и растяжение;
Коэффициент шероховатости — 0.006, трубы имеют гладкие внутренние стенки, на которых не появляются наросты и образования, благодаря чему в процессе эксплуатации не ухудшается пропускная способность канализации из пластика;
ПВХ устойчив к коррозии и химически агрессивным веществам, материал является диэлектриком, он антистатичен и не подвергается ускоренной коррозии под воздействием блуждающих токов;.
Срок службы канализации из ПВХ труб доходит до 50 лет.

Технические характеристики зависят от соблюдения технологии изготовления труб, они могут отличаться у изделий разных производителей.

Монтаж ПВХ труб своими руками

Технология монтажа канализации зависит от типа используемых труб и их размеров. Трубы большого диаметра, предназначенные для наружной укладки, стыкуются посредством раструба, тогда как для монтажа внутренней канализации используется клеевое соединение.

Рассмотрим технологию соединения в раструб. ПВХ трубы, предназначенные для такого монтажа, имеют уширение на одной из сторон, внутри которого размещено резиновое уплотнительное кольцо, обеспечивающее герметизацию стыка.

Алгоритм монтажа труб следующий:

Из раструба демонтируется уплотнитель и выполняется пробная стыковка, в процессе которой на вставляемой трубе делается монтажная отметка границы вхождения. Труба не должна входить в раструб до упора, необходимо оставить компенсационный зазор толщиной 1 см.
Отмеченная часть трубы очищается от загрязнений, в раструб устанавливается уплотнитель, после чего на контактирующие поверхности наносится тонкий слой герметика.
Части трубопровода стыкуются между собой. Труба в раструб входит достаточно плотно, потребуется приложить существенное усилие. Конструкция не подлежит демонтажу после соединения.
Выполняется герметизация канализационных труб.

Загереметизировать трубопровод в местах стыков можно посредством специальных армирующих лент из полиэтилена. Стык обматывается лентой в два слоя, при этом соблюдается нахлест полосок друг на друга в 50% от толщины.

Также герметизировать места стыков трубопровода можно используя герметик для канализационных труб на силиконовой основе, эпоксидную смолу либо битумную мастику. Чтобы герметизировать чугунные трубы нередко используют техническую серу либо песчано-цементный раствор, однако для пластиковых трубопроводов данные материалы неприменимы.

Краткой о технологии склеивания ПВХ труб. Выбирая клей необходимо учитывать, какой зазор имеется между контактирующими стенками переходника (пластикового фитинга) и трубы. Если он больше 0.1 мм нужно использовать не заполняющий клей (качественный состав — Тангит), при зазоре до 0.8 мм применяется заполняющей клей (ГИПК-127 и аналоги).

Алгоритм стыковки канализационных труб с помощью клея:

Труба обрезается до требуемых размеров, место среза очищается от заусениц наждачкой либо напильником.
Выполняется предварительная стыковка, на трубе отмечается граница вхождения в фитинг.
Труба и внутренние поверхности фитинга обезжириваются с помощью растворителя или медицинского спирта.
На поверхность трубы равномерным по толщине слоем наносится клей.
Труба вставляется в фитинг и неподвижно фиксируется на 5 минут. Выдавленные из стыков клей удаляется ветошью.

После стыковки нужно выждать время за которое клей набирает прочность. Соблюдайте рекомендации производителя, указанные в технической инструкции к составу.
