Четырехходовой смесительный клапан для отопления


Четырёхходовой клапан – это элемент сантехники, выполняющий важные функции в системе обогрева. А какие именно расскажет мастер сантехник в этой статье.

Устройство и функции


Четырёхходовой клапан для отопления вращает шпиндель в самом корпусе. Вращение обязательно должно осуществляться в свободном порядке, потому что втулка не содержит резьбы. Функционирующая часть шпинделя имеет пару выборок, при помощи которых открывается поток по двум проходам.

Как следствие, поток регулируется и не в силах пройти напрямую ко второй выборке. Поток может сворачивать в любой патрубок, что находится с левой либо правой стороны от него. Получается, что все потоки, которые проходят с разных сторон, перемешиваются и расходятся по четырём патрубкам.

Есть устройства, где вместо шпинделя функционирует нажимный шток, однако такие конструкции не предназначены перемешивать потоки.

Четырёхходовой клапан для отопления – это элемент обогревательной системы, к которому подсоединены четыре трубы, имеющие тепловой носитель разной температуры. Внутри корпуса находятся втулка и шпиндель. Последний имеет работу с трудной конфигурацией.

Работу 4-х ходового смесителя можно контролировать следующим образом:
  • Ручной. В данном случае для распределения потоков необходим монтаж штока в одном конкретном положении. И проводить регулировку этого положения требуется вручную.
  • Автоматический (с терморегулятором). Здесь внешний датчик отдаёт команду шпинделю, в результате чего последний и начинает вращаться. Из-за этого в обогревательной системе сохраняется стабильная указанная температура.
Основные функции клапана 4-х ходового клапана следующие:
  • Смешивание водяных потоков с разным температурным нагревом. Устройство используется для предотвращения перегрева твердотопливного котла. Четырёхходовой смесительный клапан не позволяет температуре повышаться в котельном оборудовании выше 110 °C. При нагреве 95 °C прибор запускает холодную воду для охлаждения системы.
  • Защита котельного оборудования. 4-х ходовой клапан препятствует образованию коррозии и тем самым продлевает срок службы всей системы.

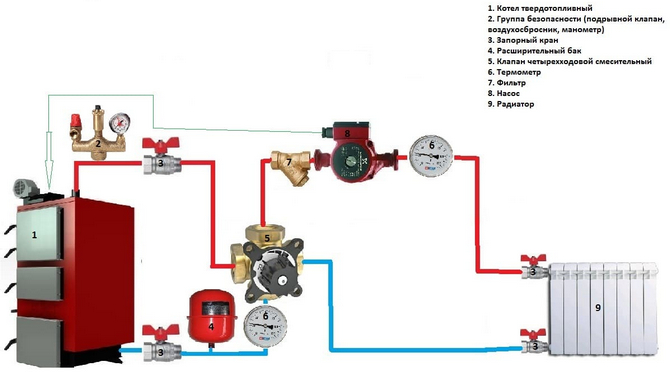

Благодаря 4-х ходовому клапану для отопления осуществляется равномерный расход горячего и холодного теплового носителя. Для нормального функционирования не требуется монтажа байпаса, так как клапан сам пропускает необходимый объём жидкости. Прибор применяется там, где требуется температурная регулировка. В первую очередь, в системе обогрева радиаторами совместно с твердотопливным котлом. Если в иных случаях настройка жидкости осуществляется с применением гидронасоса и байпаса, то в данном случае работа клапана целиком заменяет данные приборы. Получается, что котёл функционирует стабильно и постоянно получает определённый объём теплового носителя.

Видео

В сюжете - Смесительный клапан четырехходовой.


Производители


Четырёхходовой клапан для отопления производят такие компании, как Honeywell, ESBE, VALTEC и другие.

На сегодняшний день это производитель, который входит в список 100 ведущих мировых фирм, составляемый журналом Fortune.

Четырёхходовые клапаны Honeywell серии V5442A изготовлены для систем, где в качестве теплоносителя выступает вода либо жидкости, с процентом гликоля до 50. Они предназначены для работы при температуре от 2 до 110 °С и в рабочем давлении до 6 бар.

Хоневелл изготавливает клапаны с размером соединения 20, 25, 32 мм. Поэтому значения коэффициента Kvs – от 4 до 16 м³/ч. Работают устройства серии вместе с электрическими приводами. Для систем с большей мощностью применяется фланцевая серия клапанов ZR-FA.

Четырёхходовой клапан Honeywell не вызовет трудностей при монтаже, существует много вариантов реализации.

Все её изделия экономичны, надёжны и удобны при эксплуатации в системах обогрева, охлаждения и водяного снабжения.

ESBE предлагает 4-х ходовой клапан для отопления с внутренней резьбой. Корпус клапана изготовлен из латуни. Рабочее давление 10 атмосфер, температура 110 градусов (кратковременная — 130 градусов). Четырёхходовой смесительный клапан производится в размерах 1/2-2″, с пропускной способностью 2,5 -40 Kvs.

Валтек предлагает смесительные клапаны различного назначения, которые рассчитаны на долговечную работу в системе инженерии (водяной тёплый пол, вмонтированное настенное, потолочное отопление и охлаждение, горячее водяное снабжение). Продукцию производителя можно найти в любой точке России и стран СНГ.

Нельзя утверждать, что четырёхходовой клапан для отопления не потребует финансовых вложений. Установка прибора будет стоить дорого, однако, с другой стороны, эффективность работы и, как следствие, экономичность, оправдывает денежные затраты. Есть только главное условие – наличие качественной электрической сети, так как без неё привод клапана перестанет работать.

Видео

В сюжете - Регулирование температуры без смесителя.


В продолжение темы посмотрите также наш обзор Трёхходовой клапан для котла — устройство и производители
