Обзор дренажного насоса «Гном»

Услуги сантехника в Москве и Московской области

Если вы владелец загородного дома или дачи, то, наверно, не раз сталкивались с необходимостью откачивания грязных вод. Использование для этих целей обычного насосного приспособления приводит к быстрому износу агрегата и выходу из строя. С этой задачей лучше всего справится специальное насосное оборудование, например, дренажный насос Гном. Подобные агрегаты выпускает несколько отечественных компаний. В этой статье мастер сантехник рассмотрит особенности, назначение, характеристики и преимущества данного оборудования.

Технические характеристики и маркировка

Услуги сантехника в Москве и Московской области

Насосы линейки «Гном» относятся к классу одноступенчатых вертикальных погружных насосов моноблочной конструкции. Они предназначены для откачки дренажных и грунтовых вод, содержащих по массе не более 10% твёрдых механических частиц, плотность которых не превышает 2,5 тыс.кг/м3. Допускается перекачка фракций не более 5 мм. Температура откачиваемой жидкости — до +35ºС, а для моделей с маркировкой «Тр» — до +60ºС.

Корпус погружного электронасоса выполнен из пластика, чугуна или из стали. Рабочие колеса и кожух двигателя изготовлены из чугуна. Оборудование выпускается с разными типами двигателя, в зависимости от которых определяется возможность питаться от электросети бытовой категории  с напряжением 220 В или от трехфазной промышленной с напряжением 380 В и частотой 50 Гц.

Услуги сантехника в Москве и Московской области
Обратите внимание! Производители центробежных насосов Гном предлагают широкую линейку продукции с разными техническими характеристиками, благодаря чему можно подобрать модель с необходимыми параметрами
В комплектацию электронасоса входит: шнур питания длиной 10 м для трехфазной или шнур и пусковое устройство для однофазной электросети. Большинство производителей за отдельную плату и по требованию покупателя включают в комплект автомат для защиты мотора работающего от сети 380 В.

Такие технические характеристика, как мощность, параметры энергопитания, производительность (скорость перекачки), максимальный напор, а также размеры и масса оборудования зависят от конкретной модели. Сравнить технические характеристики моделей насосов «Гном» вы можете, используя таблицу:

Услуги сантехника в Москве и Московской области
Технические характеристики насосов указаны на номинальном режиме и могут отличаться не более чем на десять процентов для показателей напора и не более трёх процентов для КПД

Все насосы, выпускаемые под брендом «Гном» имеют маркировку. Зная, что скрывается за цифрами и обозначениями, можно легко понять какими характеристиками и особенностями обладает насос. Само слово «Гном» является аббревиатурой и расшифровывается так: Г — грязная вода, Н-насос, О — одноступенчатый, М — моноблочный.

Услуги сантехника в Москве и Московской области
Обратите внимание! Главное преимущество серии насосов Гном — простота конструкции. Разобрать для прочистки и собрать агрегат без проблем можно своими руками
Первая цифра в маркировке обозначает производительность в м3/час, вторая — напор в метрах. Например, «Гном 10-10 Тр» — это насос, имеющий производительность 10 м3/час и напор 10 м. Обозначение «Тр» говорит о том, что данное оборудование может перекачивать воду температурой до +60 С. Буква «Д» обозначает, что оборудование оснащено поплавковым выключателем (датчиком уровня).

Насосы маркированные аббревиатурой «Ех» относятся к группе взрывозащищённых. Такие агрегаты способны осуществлять откачку воды с примесями нефтепродуктов, в составе которых содержится не более 3% серы. В аварийных случаях насос можно применять для работы в среде, содержащей до 100% сырых нефтепродуктов.

Обзор производителей и модельного ряда

Услуги сантехника в Москве и Московской области

Производством погружных насосов «Гном» на сегодняшний день занимаются три российских завода — «Одинцовский насосный завод», МНЗ №1 и «Ливгидромаш», и один белорусский -«Полесьеэлектромаш».

Наиболее качественным считается оборудование «Одинцовского насосного завода». Агрегаты этого выпуска отличаются высоким качеством сборки и низким процентом брака. К минусам указанной продукции можно отнести высокую стоимость насосов в сравнении с аналогами и дорогостоящий ремонт.
Обратите внимание! Надёжность и долговечность электронасоса зависит от материалов, которые производители используют для выпуска продукции, а также от качества сборки
Насосы, произведённые МНЗ №1, отличаются более низкой стоимостью, но имеют ряд недостатков: низкое качество сборки, изготовление некоторых ведущих деталей из пластмассы, высокая чувствительность к колебаниям электросети.

Продукция «Полесьеэлектромаш» и «Ливгидромаш» встречается на российском рынке нечасто, но специалисты сходятся во мнении, что данное оборудование отвечает высоким требованиям.

Разнообразие модельного ряда электронасосов «Гном» без труда позволит подобрать оптимальное оборудование для нужд потребителя. Все существующие модели условно можно разделить на три вида:

Бытовые насосы

Услуги сантехника в Москве и Московской области

Это самая востребованная и многочисленна серия подобных насосных приспособлений. В эту серию входит около сотни модификаций дренажных насосных приспособлений Гном. Все они различаются техническими характеристиками и особенностями эксплуатации. Перечислим самые популярные из них:
  • Насосное оборудование Гном с обозначением 6-10 – это агрегат с производительностью 6 м³/ч и предельным напором жидкости 10 м. Его мощность составляет 0,6 кВт.
  • Гном с маркировкой 10-10. Производительность этого дренажного насосного оборудования составляет 10 м³/ч, допустимый напор – 10 м. В продаже есть модели с мощностью 0,75 и 1,1 кВт. Также выпускается две разновидности этого агрегата для сетей на 220 В и 380 В. Данная модель имеет модификацию для перекачивания горячих жидкостей с маркировкой Тр.
  • Электронасос модификации Гном с обозначением 16-16 – это модели с напором 16 м и производительностью 16 м³/ч. Выпускается три вариации этого агрегата мощностью 1,1; 1,5 и 2,2 кВт.
  • Погружное насосное оборудование Гном с маркировкой 25-20 создаёт напор воды 20 м и имеет производительность 25 м³/ч. Агрегат выпускается в трёх разных мощностях 2,2; 3 и 4 кВт. В этой серии можно приобрести модель, перекачивающую горячие жидкости.
Также к категории грязевых насосов стоит отнести модели с маркировкой от 40-25 до 600-10. Некоторые из этих модификаций укомплектовываются станциями управления. Обычно цены на такие приборы в 1,5 раза выше, чем на традиционные грязевые модели.

Взрывозащищённые насосы

Услуги сантехника в Москве и Московской области

Это не такая обширная серия. Она насчитывает только 10 модификаций насосов Гном. Для бытовых нужд этот агрегат вряд ли пригодится, а вот для промышленных и производственных предприятий он просто незаменим. Чтобы отличить взрывозащищённые модели от обычных, стоит взглянуть на маркировку. Она должна содержать буквы ЕХ.

В модельный ряд этой серии входят некоторые из вышеперечисленных моделей только в защищённом герметичном корпусе и с повышенной мощностью. Три из них рассчитаны на работу в горячей среде.

Стоимость таких моделей в сравнении с традиционными грязевыми агрегатами возрастает в несколько раз. Поэтому выбор этого насоса стоит делать только при целесообразности его использования.

Самоохлаждаемые насосы

Услуги сантехника в Москве и Московской области

В категорию высоконапорных насосных приспособлений входят только семь модификаций Гном. Для бытовых нужд такие насосы не подходят, поскольку имеют  очень мощные характеристики. Что касается параметров этих агрегатов, то они следующие:
  • Высоконапорный агрегат Гном 50-80 имеет производительность 50 м³/ч, максимальный напор 80 м. Мощность такого насосного оборудования составляет 30 кВт.
  • Насос Гном 60-100 отличается производительностью 60 м³/ч и предельным напором 100 м. Его мощность равна 45 кВт.
  • Агрегат Гном 80-70 – это высоконапорный насос с мощностью 35 кВт, производительностью 80 м³/ч и допустимым напором 70 м.
  • Насосы, имеющие мощность 45 кВт, – это приборы с маркировкой 160-40, 140-50, 100-80. Об их производительности и напоре можно судить по цифровому обозначению.
  • Агрегат с производительностью 40 кВт – это высоконапорный насос Гном 110-60.
Универсальный агрегат «Гном»

Услуги сантехника в Москве и Московской области

Электронасосы «Гном» справедливо называют универсальными. Простота конструкции и эксплуатации, а также ремонтопригодность и неприхотливость в техническом обслуживании сделали эти насосы очень популярными. Их применяют в самых разных отраслях промышленности для выполнения широкого спектра задач. Частные пользователи обычно используют «Гном» для:
  • Откачки паводковых вод из подвальных помещений и затопленных участков;
  • Осушения строительных котлованов, траншей, бассейнов;
  • Дренажа грунтовых вод с загородных участков и сельскохозяйственных земель;
  • Отведения использованной бытовой техникой воды при отсутствии центральной канализационной системы;
  • Перекачки жидкости в автономных КНС и очистных сооружениях;
  • Очищения заиленных колодцев;
  • Подачи чистой воды из колодезных шахт.
Следует помнить, что насосы «Гном» нельзя использовать для откачки фекальных стоков! В случае перекачки воды, загрязненной нефтепродуктами или сырой нефтью, агрегат может работать не более 5 часов.
Обратите внимание! Гном может перекачивать жидкости, вязкость которых не превышает 1100 кг/м³. Агрегат способен транспортировать смеси и воду с твердыми включениями величиной до 5 мм и процентным содержанием загрязнений не более 10 % от веса откачиваемой среды
Устройство и принцип действия

Услуги сантехника в Москве и Московской области

Конструкция электронасосов «Гном» представляет собой моноблок, который состоит из двух основных частей: насосной составляющей и электродвигателя.

Насосная часть включает в себя:
  • Рабочее колесо;
  • Отвод;
  • Корпус насоса.
Для перекачки жидкости с большим количеством включений, а также с цементной или глинистой взвесью, нижняя часть корпуса оборудуется фильтрационной сеткой.

Насос «Гном» оснащен электродвигателем асинхронного типа, который состоит из статора, ротора, системы подшипников и крышки. Функция охлаждения и смазки подшипников возложена на масло, которым заполнена полость двигателя. В верхней части мотора имеется эластичная резиновая манжета, компенсирующая расширение охлаждающей среды в случае нагрева. Сам электродвигатель охлаждается непосредственно подземной водой в процессе перекачки.

Частота вращения ротора для всех моделей «Гномов» составляет 3000 оборотов в минуту. В статор встроены термопредохранители, пресекающие работу агрегата в период перегрева. Если работа насоса была прервана ими по причине превышения температуры, насос следует отключить от сети и дождаться его остывания.

Запуск насоса производится при помощи пускового аппарата, расположенного на шнуре электропитания. Оборудование оснащено конденсатором и выключателем-автоматом, предохраняющим электродвигатель от перегрузки. Перед началом работы насосный агрегат должен быть полностью или частично (модели с «охлаждающей рубашкой») погружены в воду. Работа на «сухую» не должна превышать 15 мин..

Принцип работы насосов «Гном» основан на использовании центробежной силы, которая создаётся рабочим колесом. После включения вода засасывается им внутрь через фильтрующую сетку, затем перемещается в отвод по каналам и выталкивается в напорный патрубок.

Подготовка насоса к работе

Услуги сантехника в Москве и Московской области

Перед началом установки насоса необходимо произвести внешний осмотр на предмет наличия механических повреждений корпуса и питающего кабеля. Также требуется проверка наличия масла в масляной камере. Для этого электронасос нужно положить горизонтально и открутив верхнюю пробку, осторожно повернуть агрегат вокруг своей оси на 45 градусов. Масло при этом должно вытекать через отверстие слива.

Конструкция насоса «Гном» предполагает два варианта его погружения в рабочую среду:
  • Мобильный, при помощи гибкого полимерного шнура;
  • Стационарный, с использованием жёсткого троса.
Обратите внимание, что электронасос обязательно должен быть заземлён, а шнур электропитания должен быть надёжно защищён от механических повреждений.

Электронасосы в трёхфазной вариации разрешено подключать только через автоматический выключатель, снабжённый термомагнитным расцепителем. Это необходимо для защиты электродвигателя. Схема подключения насоса к электросети 380 В:

Услуги сантехника в Москве и Московской области
Обратите внимание! Перед запуском трёхфазного насоса необходимо удостовериться, что ротор вращается правильно, меняя две любые фазы: правильному вращению соответствует больший напор
После проверки насоса на наличие масла, механических повреждений и наличия заземления необходимо снять заглушку с патрубка. Затем присоединить к насосу гибкий шланг и закрепить его с двух сторон при помощи хомутов. Диаметр шланга должен быть подобран исходя из размеров напорного патрубка. В процессе работы должен быть обеспечен свободный слив из шланга, исключены его переломы и загибы.

При опускании электронасоса «Гном» в котлован при помощи гибкого или жёсткого троса нужно контролировать, чтобы агрегат был расположен строго в вертикальном положении, т.к. только так электродвигатель может охлаждаться в полной мере. Нельзя опускать насос, используя верёвку или шнур электропитания!

При установке «Гнома» на песчаное или илистое дно, или в случае, когда состояние донной поверхности нельзя определить визуально, необходимо заранее позаботиться о подложке, в качестве которой может выступать, например, толстый прорезиненный коврик. Если подложки нет, то рекомендуется подвешивать насос в нескольких сантиметрах от дна. После погружения насоса в жидкость осуществляется его запуск. Электронасос должен стоять вертикально, отклонение в ту или иную сторону не должно превышать 10 градусов.

Меры безопасности при установке и эксплуатации

Услуги сантехника в Москве и Московской области

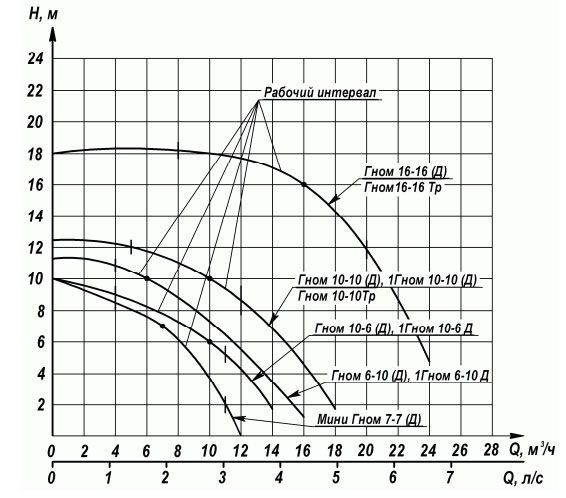

Эксплуатация насосов «Гном» допускается только в пределах напорной характеристики, которая зависит от модели. Нельзя перегибать шланг, поворачивать и опускать насос для увеличения напора.

Основные правила электробезопасности, которые необходимо соблюдать при установке, эксплуатации и техническом обслуживании насоса:
  • При частичном или полном прекращении электроснабжения схема подключения насоса должна исключать возможность самопроизвольного пуска электродвигателя.
  • Насос «Гном» должен быть полностью погружен в перекачиваемую жидкость. Исключение: возможно частичное погружение для моделей с «охлаждающей рубашкой».
  • Запрещается эксплуатация насоса с повреждённым корпусом или шнуром электропитания.
Этими правилами не стоит пренебрегать и тогда насос прослужит вам максимально долго.
Обратите внимание! Погружные насосы с электродвигателем требуют соблюдения норм безопасности в процессе установки и эксплуатации, особенно важно соблюдать правила электробезопасности
Техническое обслуживание насосов «Гном»

Услуги сантехника в Москве и Московской области

Своевременное и правильно проведённое техническое обслуживание электронасоса значительно продлит срок его службы и убережёт от поломок, а владельца — от дорогостоящего ремонта. Самостоятельно проводить техобслуживание можно только в том случае, если нет возможности сделать это в сервисном центре. Техническое обслуживание при интенсивной эксплуатации оборудования должно осуществляется 1 раз в месяц. Это рекомендация всех производителей насосов «Гном». Ежемесячное ТО включает в себя:
  • Контроль уровня и качества масла;
  • Проверку наличие перегибов на шланге, разрывов изоляции на электрошнуре;
  • Осмотр на предмет механических повреждений корпуса;
  • Измерение сопротивления изоляции кабеля и двигателя, которое должно быть более 0,5 Ом.
Заливка масла осуществляется каждые 250 часов работы, а также при обнаружении в масле воды и других инородных жидкостей и фракций. Для замены масла необходимо установить агрегат на ровной поверхности и открутить пробку в щите подшипника. Слить непригодное масло и залить новое. Для полной замены необходимо около 300 мл масла.

После использования насоса для перекачки загрязнённой жидкости с большим количеством механических примесей необходимо на несколько часов запустить насос для перекачки чистой воды для очистки всех внутренних элементов.

Услуги сантехника в Москве и Московской области

Если насос длительное время не использовался, то перед запуском необходимо проверить вращается ли рабочее колесо: оно должно проворачиваться без приложения усилий.
Обратите внимание! Для электронасосов «Гном» используется обычное индустриальное техническое масло малой и средней вязкости или специальное масло для насосов, однако цена его достаточно высока
Какой «Гном» лучше выбрать

Услуги сантехника в Москве и Московской области

Большой ассортимент насосов под маркой «Гном» часто ставит рядового потребителя в тупик, какой насос выбрать? Чтобы правильно выбрать электронасос необходимо учесть два основных фактора:
  • Технические характеристики. Самые важные параметры — производительность и напор.
  • Условия эксплуатации. Необходимо оценить жидкость: температурный фон подлежащей перекачке среды, процентное содержание и размер механических частиц, показатели рН и прочие условия.
На сегодняшний день самыми популярными насосами «Гном» являются модели: Мини Гном 7-7, 10-10, 16-16 и 20-25. Первый насос приобретается дачниками для полива небольших участков. Второй и третий электронасосы обладают универсальными характеристиками и могут применяться, как для полива участка и водоснабжения небольшого дома с 1-3 водопотребителями, так и для осушения подвалов, котлованов и траншей в частном строительстве.
Обратите внимание! Насосы Гном с охлаждающей рубашкой применяются там, где нет технической возможности погрузить агрегат в воду
Насос «Гном 20-25» — более мощный агрегат, применяемый в частных хозяйствах нечасто, но если вы решили покупать именно этот насос, то обратите внимание на модификацию в «охлаждающей рубашке». Большинство специалистов рекомендуют покупать насосы, оснащённые датчиком уровня.

Если вы планируйте использовать «Гном» для подачи чистой воды из скважины, перед покупкой обязательно обратите внимание на его габаритные размеры. Помните, что насос устанавливается строго вертикально, поэтому его нельзя использовать для колодцев  с небольшим дебетом.

Услуги сантехника в Москве и Московской области

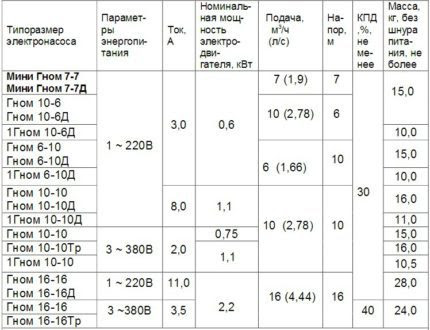

Сравнительные характеристики самых популярных насосов марки «Гном», используемых частными потребителями, где Н — напор, создаваемый насосом, Q — производительность оборудования

Преимущества в сравнении с аналогами

Если сравнивать «Гномов» с аналогами, представленными на российском рынке, то можно выделить множество преимуществ:
  • Наличие фильтра, который легко снимается и прочищается;
  • Ремонтопригодность, доступность запасных частей и их невысокая цена;
  • Широкий модельный ассортимент, возможность выбора оптимального варианта;
  • Простота в эксплуатации и в установке, для работы с электронасосом не требуются специальные навыки;
  • Возможность отказаться от установки запорной и обратной арматуры; отсутствие вибрации и шума;
  • Наличие автоматического выключателя, защищающего от короткого замыкания и перегрузки, благодаря чему не нужен постоянный контроль в процессе работы.
Стоит отметить, что среди насосов, которые можно применять для откачки грязной воды, «Гном» практически не имеет аналогов. Данный фактор, а также высокое качество и доступная цена — причины высокой популярности этих насосов в России и СНГ.

Видео

В сюжете -  Технические характеристики модификации «Гном 16-16»


Погружной центробежный насос «Гном» — оптимальный вариант для перекачки грязной воды. Он имеет множество преимуществ, а широкий ассортимент модельного ряда позволяет выбрать модель под конкретные нужды.

Насос позволяет в кратчайшие сроки произвести откачку грязной воды при возникновении аварийных ситуаций, а также он может применяться в качестве стационарного насоса в системе водоочистки и водоснабжения.

В продолжение темы посмотрите также наш обзор Обзор дренажных и канализационных насосов «Грундфос»
