Сервопривод для коллектора теплого водяного пола — назначение, принцип работы и самостоятельное подключение

Услуги сантехника в Москве и Московской области

Для регулировки низкотемпературных отопительных систем используют электрический сервопривод заслонки отопителя, который позволяет выдавать необходимые заданные заранее параметры. Сервопривод, электромеханическое устройство, без которого автоматическая регулировка температурного режима для теплого водяного пола не возможна, о его устройстве расскажет мастер сантехник.

Устройство и принцип работы сервомоторов

Услуги сантехника в Москве и Московской области

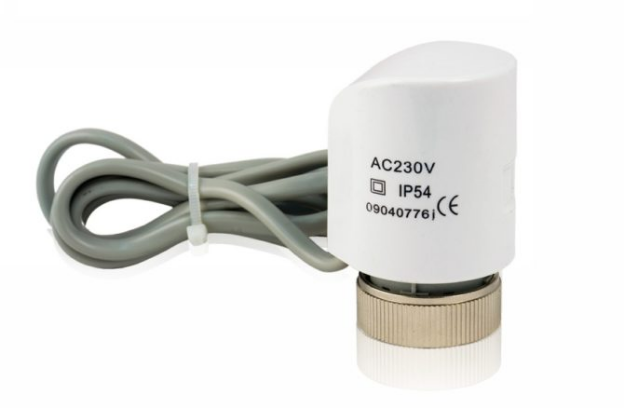

В основе прибора лежит электротермическая реакция на изменение температуры нагрева теплоносителя в основной подающей трубе и последующее механическое действие, обеспечивающие в комплексе открытие или закрытие поступление горячей воды в отопительные контуры. Сервоприводы или сервомоторы, официально на языке профессионалов устройство называется сервопривод электротермический, сегодня присутствуют практически во всех автономных системах отопления. Новые загородные жилые постройки, коттеджи и дачи, оборудованные теплыми полами, имеют на оснащении теплый пол, который управляется сервоприводами. Именно сервопривод, устанавливаемый для теплого пола на коллектор, выполняет задачу по регулировке потока теплоносителя в системе отопления водных полов.

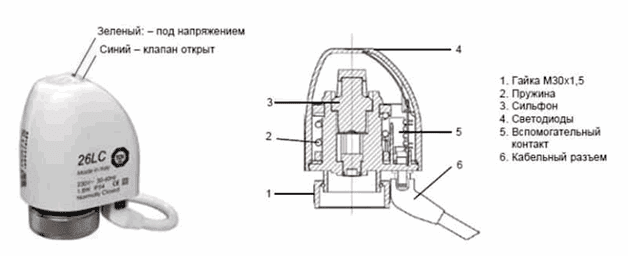

Основным рабочим элементом сервопривода является сильфон. Т.е. такая же деталь, как и в трехходовом клапане. Небольшой по размерам, герметичный цилиндр с эластичным корпусом заполнен веществом, чутко реагирующим на температуру.  В зависимости от того, происходит повышение или понижение температуры, происходит соответственно изменение объема вещества. Рисунок – схема наглядно демонстрирует устройство сервомотора, где основным местом занимает сильфон.

Услуги сантехника в Москве и Московской области

Сильфон находится в тесном контакте с электрическим нагревательным элементом. Получая сигнал с термостата, нагревательный элемент включается от сети и включается в работу. Внутри сильфона вещество подогревается и увеличивается в объеме. Таким образом, увеличившийся в размерах цилиндр начинает давить на шток, меняя его положение и перекрывая путь потоку теплоносителя. Оценивая работу сервопривода можно сделать вывод – прибор не оснащен никакими моторами, в нем нет никаких шестерней и передаточных звеньев. Обычная рабочая связь «тепловая энергия и электричество». Отсюда и распространенное название приборов, термоэлектрические регуляторы.

Для того, что бы клапан снова стал открытым, весь процесс повторяется только в обратном направлении. Отсутствие электропитания приводит к тому, что нагревательный элемент перестает работать. Следовательно, вещество внутри цилиндра остывает, уменьшаясь в объеме. Давление на шток уменьшается, он подымается, действуя на клапан, а, следовательно, открывается доступ горячей воды в систему.

Ознакомившись с принципом работы устройства, важно помнить, что для механического действия клапана необходимо определенное время.  Несмотря на то, что при поступлении сигнала с термостата, нагревательный элемент начинает нагревать вещество внутри цилиндра. Время, необходимое на изменения физического состояния жидкости, составляет 2-3 минуты, поэтому клапан приводится в действие не сразу.
Обратите внимание! При выборе модели сервопривода обратите внимание на параметры нагревательного элемента и время нагрева жидкости, указанные в паспорте прибора
В отличие от нагрева, остывание жидкости проходит медленнее. На обратный процесс, т.е. на закрытие клапана потребуется уже не 2-3 минуты, а 10-15 минут. При перегреве каждый сервомотор должен автоматически отключаться. Для этого в конструкции предусмотрен механизм аварийного отключения.

Для примера: используемые в работе коллекторной группы сервоприводы не все оснащаются цилиндрами и баллонами с веществом. Есть модели, в которых эту роль играют термоэлементы, напоминающие собой пружину или пластину, которые под действием все того же нагревательного элемента нагреваются. Расширяясь, эти детали воздействуют опять же, на шток, приводя в конечном итоге в рабочее состояние клапан.  Определить в каком положении находится клапан, можно по изменению внешнего вида сервопривода. Выдвигающийся элемент сигнализирует о работе прибора. Если этого не происходит, значит, ваш прибор неправильно подключен или система отопления работает с перебоями.
Обратите внимание! Горячий на ощупь сервомотор означает, что в данном случае прибор закрыт и отключен. Если прибор на ощупь прохладный, следовательно, клапан открыт, теплоноситель нормально циркулирует по водяным контурам теплого пола
Разновидности сервоприводов для отопления

Услуги сантехника в Москве и Московской области

Среди существующих на сегодняшний день регуляторов, получивших распространение в быту, встречаются следующие сервоприводы. Все приборы можно разделить на несколько видов. Каждая разновидность отличается принципом действия и функционалом. По типу конструкции устройства бывают двух видов:
  • Закрытые;
  • Открытые.
По названиям можно судить о принципе действия. Для закрытых сервоприводов характерным является открытое положение при отсутствии питания. Поступающие сигнал приводит в действие механическую часть, перекрывая доступ воды в систему. Для устройств открытого вида, принцип действия в обратном порядке. В обычном состоянии сервопривод закрыт, только с поступлением сигнала механическая часть приводится в действие, открывая поступление воды в трубопровод. О том, какой вид лучше подходит для бытового использования, судить вам, оценивая возможности собственной системы обогрева и климатические условия за окном. Чаще всего используются у нас в стране нормально открытые сервоприводы.
Обратите внимание! При выходе из строя прибора, теплоноситель в трубопроводе продолжает циркулировать, оставляя пол теплым на определенное время. Такая особенность особенно актуальная для загородных домов, расположенных в холодной климатической зоне
По способу питания сервомоторы делятся на приборы, питающиеся постоянным поток напряжением 24В и устройства, подключаемые к обычной электросети переменного тока напряжением 220В. Сервоприводы с питанием в 24В оснащаются инверторами.

Нередко потребители используют еще один, достаточно редкий вид устройств. Речь идет о приборах, которые выставляются в нормальное положение в зависимости от технологических требований отопительной системы. Такие сервоприводы называются универсальными и могут менять функциональность с нормально открытого состояния на нормально закрытое состояние, и наоборот.

Подключить к коллектору можно все три вида сервомоторов. Единственное условие, правильная настройка, балансировка и условия эксплуатации отопительной системы.

Критерии выбора вида сервопривода

Услуги сантехника в Москве и Московской области

Если вырешили оснастить свою отопительную систему «теплый водяной пол» сервоприводами, учитывайте параметры эксплуатации вашего отопления. В каком положении большую часть времени должен находиться клапан. В той ситуации, когда для вас теплый пол является основным вариантом обогрева жилых помещений, когда горячий теплоноситель постоянно поступает в трубопровод, делайте ставку на сервомотор нормально открытый. Такой вид является идеальным в условиях длительного отопительного сезона.
Обратите внимание! При перебоях с электрическим снабжением, выход прибора из строя не остановит циркуляцию теплой воды в отопительных водяных контурах. Теплый пол будет продолжаться снабжаться теплоносителем подготовленной водой
Для регионов с теплым климатом подойдет сервомотор нормальный закрытый. Если вам не страшна размораживание отопительного контура, и вы периодически включаете напольный обогрев, этот прибор будет вполне справляться со своими функциями.

Сервопривод для теплого пола с плавной настройкой имеют регулятор электронного типа. Такие устройства более точно реагируют на изменения температуры потока теплоносителя, плавно переводя шток в необходимое положение. Сервомоторы с плавной настройкой рассчитаны на теплые полы, в которых часто приходится выполнять дозировку объема поступающего потока.

В большинстве случае подобные устройства в домашних системах отопления с греющими полами не используются. Поэтому при покупке, обратите внимание, требуется или нет к прибору монтаж электронного регулятора. Если в инструкции написано что такое оснащение необходимо, значит, вы имеете дело с электронным сервоприводом. Скажем сразу, такой прибор использовать в домашних условиях нецелесообразно и нерентабельно.

Советы при подключении

Услуги сантехника в Москве и Московской области

Перед монтажом сервопривода определитесь, с каким типом термостата прибору придется взаимодействовать. В случаях, когда термостат контролирует работу одного водяного контура, оба прибора напрямую связываются между собой проводами. Когда речь идет об использовании мультизонального термостата, прибора, обслуживающего сразу несколько трубопроводов, подключение сервомоторов осуществляется следующим образом.

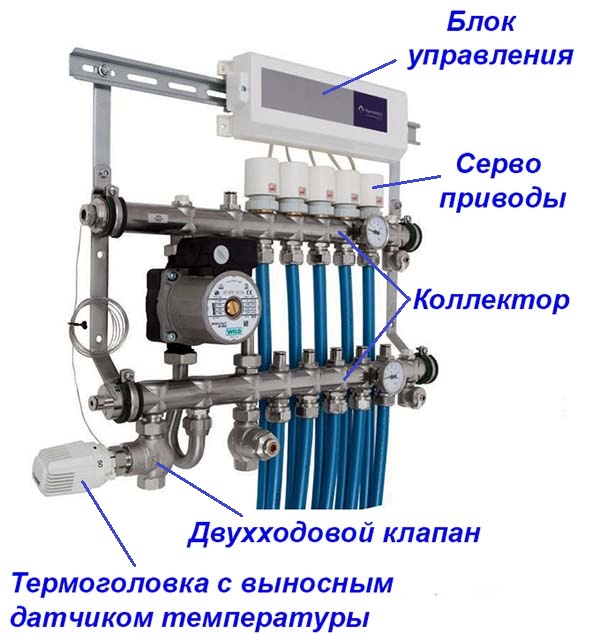

Что бы правильно присоединить все провода и клеммы, используются коммутатор теплого пола. В функции этого устройства входит подключение и соединение устройств различного назначения в единую цепь. Помимо распределительной и связующей функции, коммутатор играет еще роль и предохранителя. В ситуациях, когда закрыты все отсекающие клапаны водяных контуров, коммутатор отключает питание циркуляционного насоса.

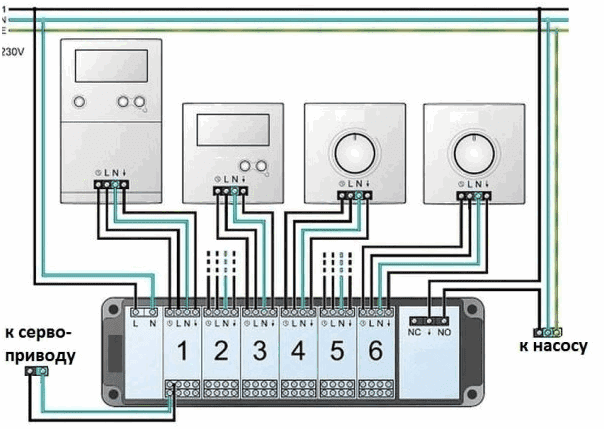

Коммутатор очень удобен в тех случаях, когда теплые полы работают от автоматизированного автономного газового котла. Рисунок показывает, каким образом подключаются термостаты и сервоприводы к единой системе управления.

Услуги сантехника в Москве и Московской области

При работе системы отопления теплые полы от твердотопливного котла, такая функция коммутатора, как отключение насоса, чревата остановкой самого нагревательного прибора. Установка байпаса и перепускного клапана позволит вам избежать остановки насоса и работы нагревательного прибора в холостую.

Видео

В сюжете - Для чего нужен сервопривод


В сюжете - Как выбрать сервоприводы нормально открытые или закрытые


Выводы

Следует отметить, что благодаря появлению современных устройств и приспособлений, управление и регулировка теплых полов стала  обыденным и простым процессом. Конструкция многих приборов, используемых для работы отопительных контуров, особой сложностью не отличается. Понятен и принцип работы многих узлов и агрегатов. Это можно с уверенностью сказать и о сервоприводах. Приборы в большинстве своем надежны, практичны и удобны в эксплуатации. Благодаря сервомоторам стало возможным полностью автоматизировать систему управления теплыми полами, сделать условия использования отопительного оборудования простым и понятным.

Выбирая вариант попроще, можно обойтись установкой обычных регулирующих кранов. Автоматические регуляторы, термодатчики и сервоприводы, категория устройств, работающих на ваш комфорт и безопасность. Установка дополнительных приборов, таких как коммутатор и перепускной клапан, сделают вашу систему отопления максимально эффективной и безопасной.

В продолжение темы посмотрите также наш обзор Расчет мощности водяного теплого пола
