Как сделать квадратное отверстие в листовом металле

Услуги сантехника в Москве и Московской области

Если предстоит работа с болтами, имеющими полукруглую головку и квадратный подголовок, то отверстие со стороны такого крепежа должно быть квадратным для исключения его прокручивания. В статье мастер сантехник расскажет, как сделать квадратное отверстие в листовом металле.

Очень просто квадратное отверстие изготавливается на специальном станке или даже на токарном, но для этого необходимо особое приспособление.

Услуги сантехника в Москве и Московской области

Но существуют способы, когда его можно сделать вручную, пользуясь самыми простыми и доступными инструментами.

Услуги сантехника в Москве и Московской области

Понадобится

Чтобы выполнить предстоящую работу, нам необходимо приготовить:

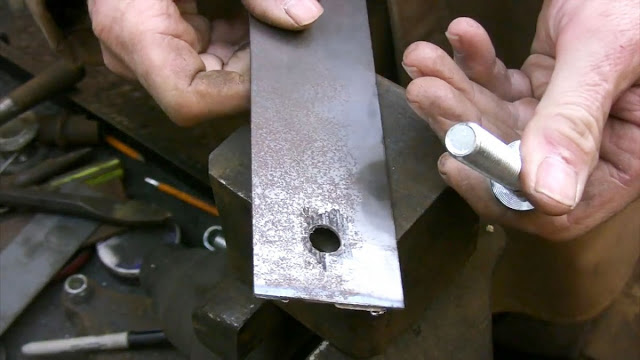

  • Металлическую пластину с круглым отверстием;
  • Зубило для работы по металлу;
  • Молоток;
  • Тиски слесарные.
Порядок изготовления квадратного отверстия в металлической пластине

Диаметр круглого отверстия в пластине и сторона квадратного подголовка болта должны соотноситься как окружность, вписанная в квадрат. Иначе квадратное отверстие получится либо слишком маленьким и его придется дополнительно расширять, либо слишком большим, и тогда подголовок болта будет в нем свободно проворачиваться. Затянуть болт в таком случае не будет никакой возможности, ведь его полукруглая головка не имеет шлица или прорези.

Для рассматриваемого способа изготовления квадратного отверстия в металлическом листе очень важна разметка. Вначале по краям отверстия наносим четыре штриха на продолжении взаимно перпендикулярных диаметров.

Услуги сантехника в Москве и Московской области

Затем от каждого штриха откладываем угол 45 градусов и также проводим штрихи. Их длины должны быть равны расстоянию между вписанной окружностью и углом квадрата, которые можно определить, если вычертить чертеж на бумаге в масштабе 1:1 и измерить линейкой необходимый нам размер.

Услуги сантехника в Москве и Московской области

Выполняем с помощью зубила разрезы по меткам, строго соблюдая их длину. Все они, естественно, должны получиться одинаковыми по размеру.

Услуги сантехника в Москве и Московской области

Зажимаем пластину с отверстием в тиски так, чтобы концы соседних прорезей своими внешними концами были на уровне верхней кромки губок тисков, которые должны быть, конечно, строго горизонтальными.

Услуги сантехника в Москве и Московской области

Выбираем с помощью острого зубила и молотка металл между двумя прорезями точно по верхней кромке губок тисков.

Услуги сантехника в Москве и Московской области

Трижды повторяем эту же операцию, поворачивая каждый раз пластину на 90 градусов.

Услуги сантехника в Москве и Московской области

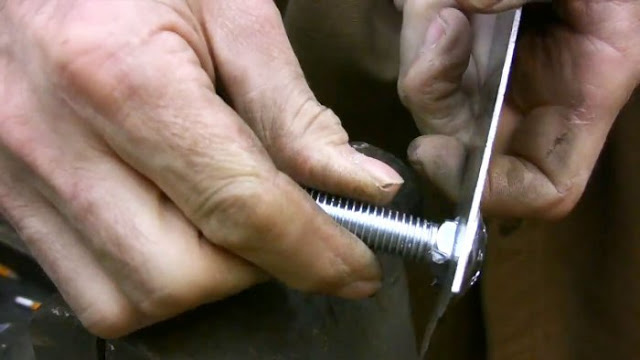

В результате мы получим аккуратное квадратное отверстие в точности, соответствующее подголовку нашего болта.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Видео

В сюжете - Как сделать квадратное отверстие в листовом металле


В продолжение темы посмотрите также наш обзор Сверло Уаттса для сверление квадратных отверстий
