Застать дома потоп и, что хуже, затопить соседей — ночной кошмар любого взрослого человека. Избежать этих ситуаций и помогает защита от протечек Гидролок (Gidrolock). В статье мастер сантехник расскажет, о ее возможностях, достоинствах и недостатках.

Принцип работы и устройство

Защита от протечек Гидролок производится в России. Комплектующие поставляются из разных стран. Часть из Европы, часть из Азии и Америки. Производитель — ООО «Гидроресурс» (Россия, Московская область, г. Мытищи). Некоторые компоненты системы (датчики), компания производит самостоятельно.

Как и многие другие, система защиты от протечек воды Гидролок состоит из:

Датчиков, определяющих наличие воды. Датчики есть проводные и беспроводные;
Шаровых кранов различного сечения с сервоприводами, по команде перекрывающими воду;
Контроллера (блока управления), который обрабатывает сигналы от датчиков и, на основе их показаний, выдает команды на сервоприводы шаровых кранов.

В линейке продукции есть различные готовые комплекты для квартир и частных домов, на разное количество датчиков. Также существует возможность собрать из комплектующих собственную систему. Принцип работы уже, наверное, понятен, но опишем его вкратце.

Сразу после поступления сигнала о наличии пролитой воды, контроллер выдает звуковой сигнал. Одновременно загорается сигнальная лампа на блоке. Такое двойное информирование сложно пропустить, так что защита от протечек Гидролок вполне надежна, что и подтверждается многими владельцами системы.

Особенности работы и отличия от других систем

Несмотря на то, что системы защиты от утечки воды имеют аналогичный набор компонентов, между ними все-таки есть разница. Рассмотрим особенности защиты от протечек Гидролок подробнее.

Особенность системы Гидролок — ее советуют профессиональные сантехники. На то есть причины. Например, шаровые краны из нержавейки и латуни Bugatti и очень мощные приводы, закрывающие эти краны. Приводы имеют три режима работы — номинальный, усиленный и максимальный. Номинальный используется при штатных режимах. Если есть проблемы, включается усиленный. Если и он не помог, включается максимальный.

Конструктивные моменты

В зависимости от типа привода (их три Ultimate, Professional, Winner) максимальный крутящий момент на валу — 100, 450 и 160 кг/см. Этого более чем достаточно чтобы сдвинуть даже заросший шаровый кран — уже большой плюс. Но и это еще не все:

В электроприводах, которые открывают или закрывают краны, стоят только металлические шестеренки и металлический редуктор;
Привод при открытии/закрытии вращается только в одну сторону. Этим снижается нагрузка на редуктор, что позволяет увеличить крутящий момент и срок службы привода;
Положение крана определяется по бесконтактному методу — контроллер реагирует на наличие просвета. То есть в кране отсутствуют электрические контакты. Это повышает безопасность (вода+металл+постоянное напряжение = опасное сочетание);
Двигатель сервопривода бесколлекторный (без щеток), поэтому долговечен и не нуждается в частой профилактике;
Электропривод прикручивается к крану двумя гайками М5. Это делает монтаж проще (снять привод, установить кран в любом удобном положении, затем прикрепить привод обратно). Также, при необходимости, можно в ручном режиме закрывать и открывать краны. Чтобы это сделать, придется открутить две гайки и снять механизм;
Датчик наличия воды в системе защиты от протечек Гидролок — это не просто два контакта. Это небольшая схема, которая практически исключает ложные срабатывания. Для защиты от окисления, контакты датчика покрыты позолотой.

Это все конструктивные особенности защиты от протечек Гидролок. Все они важны, но ключевые моменты — краны из нержавеющей стали, металлические шестеренки. Это ключевые отличия Gidrolock от всех остальных конкурентов («Аквасторож» и «Нептун»).

Тестирование работоспособности

Система защиты от протечек срабатывает крайне редко (в идеале — никогда), большую часть времени находится в ждущем режиме. Поэтому необходимо предпринять меры по сохранению работоспособности — проводить тестирование оборудования. Разработчики ООО «Гидроресурс» внедрили следующие технические решения: чтобы из-за солевых отложений краны не «закисали», раз в неделю они принудительно открываются/закрываются. При наличии «закипевшего» крана, который не удалось сдвинуть, включается сигнализация.

Надежность и безопасность

В системе есть следующие решения, обеспечивающие безопасность:

Питание всех элементов системы от 12 В. Для повышения безопасности в потенциально опасных зонах питающее напряжение — 12 В. Подается оно через преобразователь;
Система резервированного электропитания. В штатном режиме питание подается от аккумуляторной батареи (емкость 1,3 А/час). При пропадании сетевого напряжения, она обеспечивает работоспособность системы. При появлении электросети, аккумулятор переходит в режим зарядки, продолжая питать систему. Уровень заряда контролируется и, если он ниже определенного порога, включается звуковая сигнализация. Сигнал включается сильно заблаговременно, так что принять меры времени хватит;
Корпус контрольного блока герметичен. Степень защиты IP67. Это высшая степень пылезащищенности (6 — полностью защищен от проникновения пыли). Степень защиты от проникновения воды тоже очень высокая. Цифра 7 обозначает, что устройство на глубине 1 метр будет работать на протяжении 1 часа. Такого глубокого погружения явно не будет, так что работать устройство будет в любом случае. Это дает возможность устанавливать блок контроля в сантехническом шкафу;
Датчики протечки у Гдиролока питаются от батареек. Для улучшения контакта они пропаяны, что уменьшает количество отказов, продлевает «срок жизни» на одном заряде, но делает невозможной замену питающих элементов без определенных навыков;
Корпуса кранов заземлены;
Питание сервоприводов подводится кабелем в двойной изоляции, сечение жиды 0,5 мм?. Длина кабеля в комплекте — 1 метр, его можно дорастить (есть рекомендации производителя по используемым кабелям);
Пока утечки воды нет, краны обесточены. При возникновении аварии, питание 12 В подается только на время, необходимое для закрытия крана — на 1 минуту. Это время взято с большим запасом — в любом состоянии кран за 60 секунд будет закрыт или открыт;
Питание проводного датчика — от 5 В до 30 В, что позволяет без проблем подобрать источник питания. В беспроводных датчиках установлены батарейки.

Система контроля протечек воды Гидролок продумана и безопасна. И это действительно так. Недостатков совсем немного и о них подробно поговорим ниже.

Дополнительные возможности

Защита от протечек Гидролок имеет еще две функциональные возможности, повышающие надежность системы и удобство ее эксплуатации:

Возможность сделать принудительное отключение воды нажатием одной клавиши. От соответствующих контактов блока управления тянутся два провода, которые заводятся на обычный электрический выключатель. Этот выключатель имеет смысл установить возле двери. Уходите надолго — щелкнули клавишей, перекрыли воду;
Принудительное включение водоснабжения на 30 минут в обход показаний датчиков. Так как датчики ставят в самых «мокрых» местах, во время бытовых ситуаций на них может попасть вода. Например, на датчик под ванной — при принятии душа или той же ванны, при мытье пола и т.д. Чтобы не возиться с просушкой датчика, есть возможность включить воду на 30 минут. Вы спокойно заканчиваете свои дела, затем можете восстанавливать работоспособность системы.

Оба дополнительных режима удобны. Они являются ответом разработчиков на выявленные в процессе эксплуатации недостатки. Еще одна особенность этого оборудования — к одному блоку контроля Гидролока можно подключить большое количество оборудования:

До 20 электроприводов шарового крана;
До 200 проводных или 100 беспроводных датчиков протечки воды;
GSM оповещение. Это специальный блок, который при формировании сигнала аварии пошлет вам сообщение на телефон;
Радиомодуль. Дает возможность управлять системой от пульта управления и принимать сигналы от беспроводных датчиков;
Дополнительную сигнализацию (световую или звуковую);
До 8 зон контроля протечек воды с отдельной световой сигнализацией. Это значит, что при сработке вам не надо искать, где течет. На табло четко видно место аварии (если у вас все подписано).

Приятный бонус для тех, кто ищет систему контроля протечек воды для частного дома: к контроллеру можно подключить реле, которое может отключать питание внешнего устройства. К примеру, насоса. То есть, если в доме обнаружена утечка воды, система не только перекроет водопровод, но и выключить питание насоса.

Датчики

Защита от протечек Гидролок может комплектоваться датчиками двух типов: проводными и беспроводными. Количество датчиков, которые можно подключить к одному модулю управления — до 200 проводных и до 100 беспроводных.

Коротко о том, как работают датчики протечки воды. В них встроены контакты (в большинстве стоит два контакта, в WSU — три), которые при попадании на них воды формируют сигнал аварии. Сигнал от датчика поступает на контроллер, который и передает команду на закрытие воды. От того момента, как вода покрыла контакты, до момента начала закрытия кранов проходит 15-20 секунд.

Чтобы избежать ложного срабатывания от брызг, контакты в датчиках протечки воды Гидролок установлены на расстоянии 1 мм от поверхности. В отличие от других систем, у Гидролок обработка сигнала происходит «на месте», не контроллером. Это дало возможность увеличить максимальное расстояние до контроллера и подключать к нему большое количество датчиков.

Проводные

Проводные датчики идут со шнуром длиной от 3 до 5 метров. Если этой длины недостаточно, ее можно нарастить. Максимальная длина линии — 100 метров. Рекомендуется использовать кабели FTP 2x2x0,35; ШТЛП 4.

Датчики есть таких типов:

WSP — пассивный датчик в пластиковом герметичном корпусе. Размеры корпуса — 35*47*8 мм, длинна шнура — 3, 4, 5 метров. Подходит для комплектов Энерджи (Enerdgy), Универсал (Universal), Премиум (Premium). Стоимость — 8-10$ в зависимости от длины шнура;
WPS+ — пассивный датчик обнаружения воды с контролем обрыва линии. Он может стоять в системе «Гидролок Премиум» (Gidrolock Premium). Размеры те же, длина шнура -3 метров. Цена WPS+ -около 10$;
SWU (WSU) — активный автономный датчик для сопряжения с системой «умный дом» и работы с системами диспетчеризации. Имеет дополнительную пару контактов, к которым можно подключить дополнительную сигнализацию. Имеет пыле-и влаго- защищенный корпус IP 67. Штатная длина кабеля — 3 метра, максимальное удлинение — до 100 метров, максимальный ток нагрузки — 100 мА. Цена с кабелем длиной 3 метра — в районе 10$.

Температурный диапазон эксплуатации проводных датчиков Гидролок — от 0 до +60°C, две модификации — WSU и WSP — могут эксплуатироваться в морозы до -30°C.

Беспроводные

Вообще, более надежными считаются проводные датчики — физический проводник работает стабильнее. В случае с проводами возможен только обрыв провода, что в реалии происходит редко. С радиодатчиками сложнее: помехи предусмотреть невозможно. Чтобы «пропадание» датчика не привело к ложной тревоге, такие ситуации не считаются аварией. Система выдает сигнал «потери» датчика (может послать СМС, если установлен соответствующий модуль), но краны не перекрывает.

Радиодатчик — «Паук». Это модель расширения — для тех случаев, когда необходимо расширить контролируемую территорию. Сам «Паук» общается с контроллером по беспроводному принципу, а к нему подключают проводные датчики — до 20 штук WSP (по параллельной схеме). «Паук» контактной поверхности не имеет и только отслеживает и обрабатывает сигналы от подключенных устройств. Обнаружив сигнал протечки воды, на частоте 868 МГц отправляет его на контроллер. Размеры 45*70*8 мм, питание 3 В (в датчике установлена батарейка CR2450). Стоимость — около 30$.

WSR — беспроводные. Небольшой по размерам датчик в виде «таблетки» (диаметр 50 мм, высота 12 мм) доступен в пяти цветах — белый, черный, серебро, темная вишня, светло-бежевый. Работать может как самостоятельно, так и с подключенными 10 датчиками WPS. Работает на батарейке CR2450. Регулярно проверяет заряд, заблаговременно (за 1 месяц до фактического разряда) формирует сигнал аварии. Стоимость беспроводного датчика Гидролок — в районе 30$.

При установке беспроводных датчиков их надо «познакомить» с контроллером или управляющим блоком. После этого, их раскладывают в нужные места. На этом монтаж считается оконченным.

Приводы и шаровые краны

Гидролок называют эту конструкцию шаровые электрокраны или ШЭК. Про шаровые краны было сказано немало. Уточним несколько моментов. Первый: краны полнопроходные. Это значит, что они имеют сечение не менее сечения трубы и не оказывают влияние на поток. Второй: они не создают гидроударов при закрытии и открывании.

Теперь перейдем к электроприводам, мощности двигателя и величине крутящего момента. На данный момент есть три вида приводов Гидролок: Ultimate, Professional и Winner. Отличаются они мощностью электродвигателя и величиной крутящего момента.

Параметры приводов системы контроля протечек Гидролок

Благодаря тому, что вал редуктора для закрытия и открытия крутится в одну сторону, ресурс электропривода намного больше (до 150 000 циклов открыть/закрыть у Winner и до 250 тыс у двух других моделей). Длительный срок эксплуатации также гарантируется металлическими шестеренками и герметичным корпусом.

Высокий крутящий момент — это хорошо, так как позволяет стронуть даже закипевшие краны. Самый мощный из них с легкостью переламывает карандаш, что впечатляет. Но при этом стоит помнить, что чем выше крутящий момент, тем больше время закрытия или открытия крана. Все данные по приводам электрокранов приведены в таблице выше.

Недостатки защиты Гидролок

Система защиты от протечек воды Гидролок очень продумана, но есть несколько моментов, которые можно отнести к негативным. Важны они для вас или нет — решайте сами.

Первый — питание системы происходит от аккумуляторной батареи. Это повышает электробезопасность системы, так как 12 В безопасны для человека. Но, в случае выхода АКБ из строя, система перестает работать. Да, контроллер заблаговременно сообщает о том, что заряд аккумулятора ниже критического значения (примерно за 1-2 недели). Так что времени разобраться более чем достаточно. Но факт остается фактом: если батарея выйдет из строя, система работать не будет.

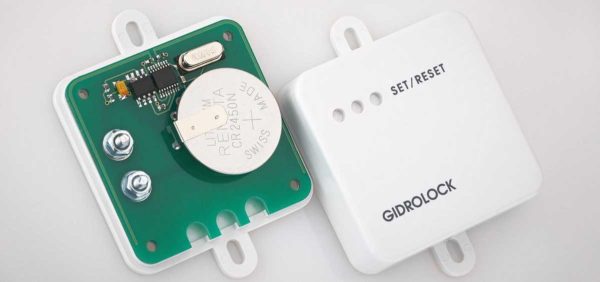

Еще одна особенность, которую можно отнести к недостаткам — батарейки, установленные в датчиках, для улучшения контакта и продления срока службы припаяны. Это хорошо, так как датчик не может «потеряться» из-за недостаточно хорошего контакта. Недостаток этого решения — заменить батарейку, не имея навыков пайки, практически невозможно. Придется вызывать техника или нести датчик в сервис. К плюсам относится то, что потребление у датчиков практически нулевое — повышенный расход энергии идет только в моменты сканирования и отправки сигнала. Поэтому одна батарейка может работать в режиме ожидания до 24 лет. Фактически, менять батарейки надо раз в 5-7 лет. Еще один плюс — датчик сам тестирует уровень заряда. Если он снижается ниже нормы, включает сигнализацию разряда. Причем этот сигнал загорается примерно за 1 месяц до полного разряда. Так что времени на решение проблемы более чем достаточно.

После закрытия кранов защита от протечек Гидролок сама не восстанавливает работу, даже если контакт высох. Для того чтобы запустить ее после срабатывания, надо просушить все датчики, выключить и включить блок питания.

Защита от протечек Гидролок имеет самое большое время закрытия кранов. Но это обратная сторона большого крутящего момента. Да, в других системах кран закрывается быстрее, но электропривод имеет в разы меньшую силу. В некоторых случаях не так важно потерять несколько секунд, как важно стронуть даже закипевший кран.
