Как сделать сверлильный станок из двигателя от стиральной машины и домкрата

Услуги сантехника в Москве и Московской области

Сегодня мастер сантехник расскажет, как сделать сверлильный станок из домкрата и двигателя от стиральной машины.

Нам понадобится

Основные материалы:
  • Винтовой ромбовидный домкрат;
  • Двигатель и редуктор стиральной машины с монтажной пластиной;
  • Втулка со шлицами от активатора стиральной машины;
  • Сверлильный патрон;
  • Тяжелая стальная пластина для изготовления подошвы;
  • Маховик подачи станка;
  • Клавишный выключатель.
Изготовление сверлильного станка

Услуги сантехника в Москве и Московской области

Из стиральной машины с вертикальным барабаном нужно снять монтажную пластину с установленными на ней двигателем и ременной передачей. Также потребуется демонтировать втулку со шлицами под вал редуктора, которая позволяет надевать пульсатор (диск с лопастями на дне барабана).

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

С монтажной пластины временно снимается двигатель машинки, чтобы просверлить отверстия для крепления ромбовидного домкрата.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

После этого домкрат прикручивается на 4 болта, и обратно устанавливается электромотор.

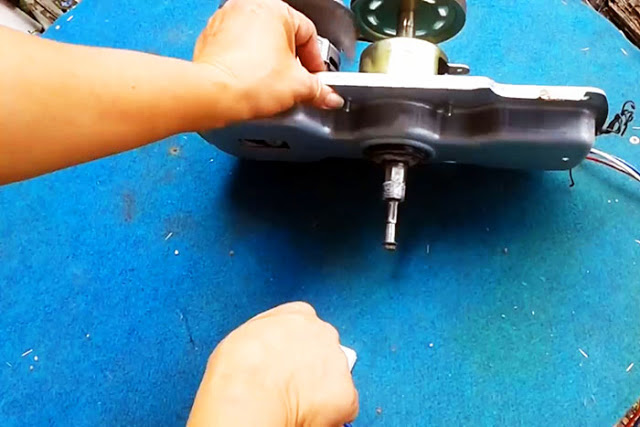

Далее нужно сделать удлинитель на вал редуктора. Его длина вместе с валом должна быть равной высоте полностью опущенного домкрата. В качестве удлинителя используется болт с соответствующей резьбой для накручивания сверлильного патрона. К его шляпке приваривается втулка со шлицами.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

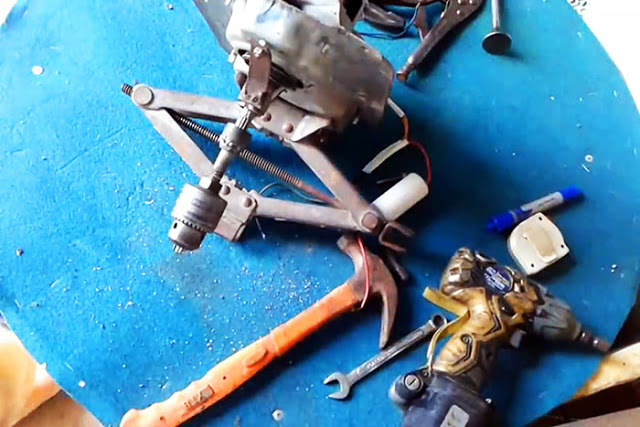

На вал редуктора набивается удлинитель из болта и втулки. На него наворачивается сверлильный патрон. Чтобы патрон держался надежно, его следует законтрогаить.

Услуги сантехника в Москве и Московской области

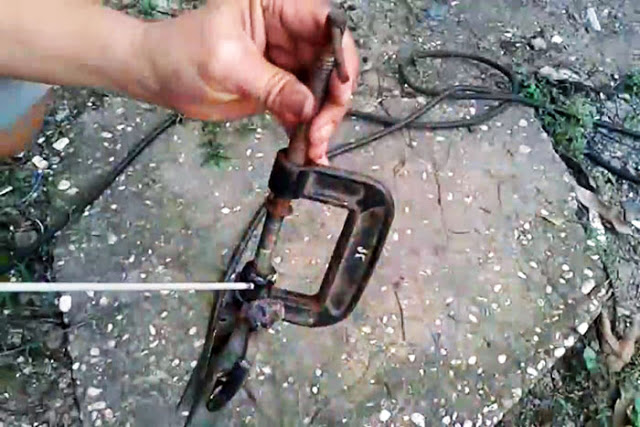

Полученная конструкция ставится на тяжелую стальную пластину, которая будет служить подошвой станка. Удлинитель нужно выставить вертикально, после чего сварить подошву с упором домкрата.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

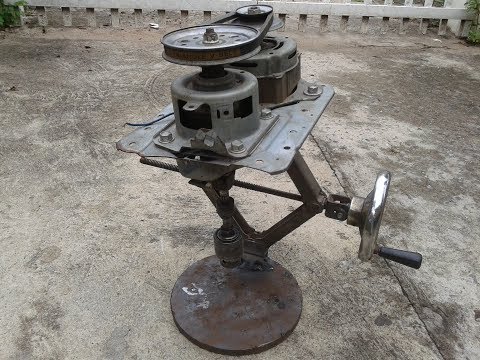

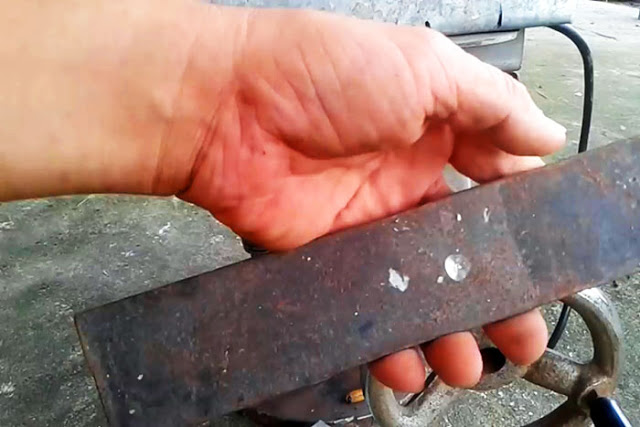

Завершающим этапом сборки является установка маховика подачи на регулировочный винт домкрата. Можно обойтись и без него, но с ним работать намного удобней. Чтобы состыковать винт и маховик, потребуется сварить переходник в виде тройника. В крайнем случае, если маховик стальной, то его можно просто приварить.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Также не помешает поставить на станок клавишный выключатель, чтобы не вставлять каждый раз вилку в розетку. В целях безопасности нужно закрыть кожухом из жести приводной ремень между редуктором и двигателем.

Услуги сантехника в Москве и Московской области

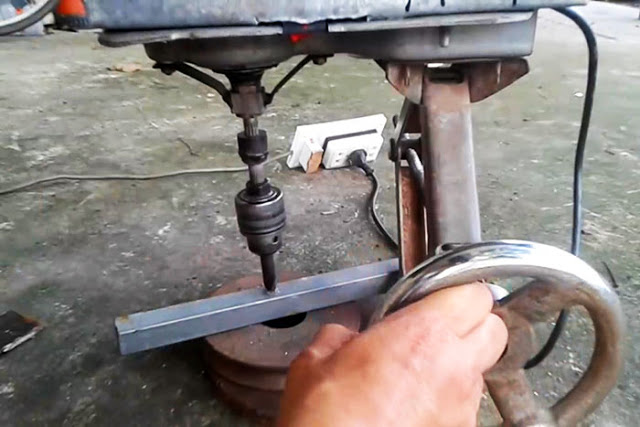

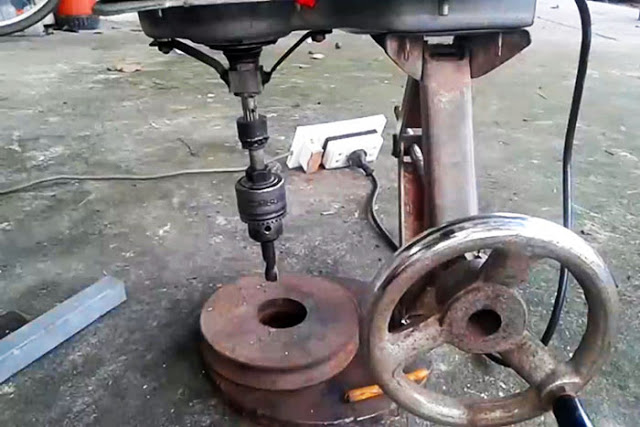

Полученный станок благодаря ромбовидному домкрату имеет плавную регулировку опускания, что удобно. При этом есть и недостаток в виде биения на конце сверла, что вызвано износом редуктора, но если удлинитель сварен ровно, то оно будет приемлемым.

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Услуги сантехника в Москве и Московской области

Видео

В сюжете - Как сделать сверлильный станок из двигателя от стиральной машины и домкрата
