Как проверить ТЭН мультиметром — стиральной машины, бойлера, воздушный

Услуги сантехника в Москве и Московской области

Во многих привычных нам бытовых приборах, основная функция которых связана с нагревом воды или воздуха, используются в качестве нагревательных элементов трубчатые электрические нагреватели (ТЭНы) самых различных мощностей. Если у вас дома стиральная машина при стирке или бойлер перестали нагревать воду, обязательно нужно прозвонить данный элемент цепи тестером. В этой статье мастер сантехник расскажет, как проверить ТЭН мультиметром.

С какой целью производится проверка

Услуги сантехника в Москве и Московской области

Стиральная машина или бойлер — это оборудование, в состав которого входят и другие устройства, так или иначе влияющие на работу всей системы. Эти устройства тоже не вечные, поэтому в случае неисправности оборудования в целом владельцем не следует сводить причину только лишь к выходу из строя ТЭНа. Нередко выбрасывают на помойку электрические чайники из-за того, что они стали медленно нагревать воду или слишком часто отключаться, не доведя воду до кипения. При этом подразумевают, конечно, перегорание спирали в ТЭНе, хотя на поверку выходит, что причина не в электрической схеме узла, а в толстом слое накипи, которым покрыта вся трубка нагревателя. Всего и нужно было — почистить ТЭН от накипи и ржавчины.

Услуги сантехника в Москве и Московской области

Прежде чем приступать к ремонту или выносу бытовой техники на мусорку, следует произвести проверку нагревателя, чтобы убедиться в его неисправности. Проверка позволит найти точную причину, почему не греет ТЭН, а уж потом можно решать, что с этим делать.

Чтобы понимать процесс проверки, следует знать, как устроен и работает ТЭН. Внутри трубки, которая одновременно является корпусом устройства, из металла, керамики или стекла проложена одна или несколько спиралей из материала, имеющего большое сопротивление. При включении ТЭНа в работу по спирали движется электрический ток, спираль разогревается до высокой температуры и разогревает при этом электроизоляционный материал, проложенный между стенками металлической трубки и спиралью. Электроизоляционный материал подбирается с учётом его теплопроводности. Она должна быть максимальной.

В свою очередь, электроизоляция разогревает трубку, а трубка греет воду или воздух в зависимости от назначения бытового агрегата. Во всех видах современной бытовой техники в схеме питания ТЭНа включается защитное устройство, предохраняющее нагреватель от перегрева.

Указанное защитное устройство также может выйти из строя, что подтверждает рекомендацию не спешить с диагнозом системы, пока не проверены все его устройства.

Что нужно знать перед измерениями

Если у вас имеется в наличии мультиметр, вы можете сделать тест нагревателя сломавшейся бытовой техники самостоятельно. Но сначала нужно будет найти технический паспорт неисправного изделия и выяснить номинальное значение мощности его нагревателя.

Услуги сантехника в Москве и Московской области

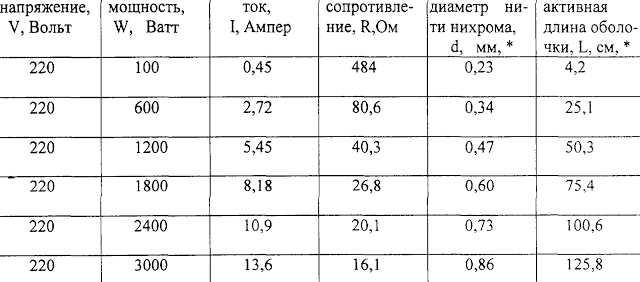

Это важно, так как для тестирования электронагревателя нам потребуется знать номинальное значение его сопротивления, которое рассчитывается из формулы основного закона Ома:

R=U²/P

Где:
  • R – искомое электрическое сопротивление (Ом);
  • P – мощность ТЭНа (Вт);
  • U – рабочее напряжение сети (В).
Рабочее напряжение домашней электрической сети в основном 220 В. Мощность нагревателя можно узнать из паспортных данных бытового устройства (Вт). Величина сопротивления получается в Омах. Теперь можно заняться тестированием электронагревателя.

Проверка ТЭН мультиметром

Услуги сантехника в Москве и Московской области

Проверить ТЭН мультиметром можно без каких-либо затруднений, но следует знать о некоторых особенностях такой диагностики:
  • Проверять следует только мультиметром, работоспособность которого не вызывает сомнений.
  • Места соприкосновения щупов мультиметра и металла должны быть очищены от известкового налёта, ржавчины и других загрязнений.
  • Правильно проверить нагревательный элемент можно только полностью отсоединив его от подключённых проводов.
Данные условия, для осуществления диагностических работ, являются обязательными, иначе можно получить ложноположительные результаты, либо ошибочно посчитать ТЭН неисправным.

Модели мультиметров

Услуги сантехника в Москве и Московской области

Совершенно неважно, каким мультиметром или тестером ТЭН диагностируется. Для того чтобы проверить ТЭН можно использовать как стрелочные устройства, так и цифровые модели.

Стоимость диагностического оборудования также не влияет на качество производимой диагностики. Главное условие, которое обязательно должно быть соблюдено в данном случае, это исправность оборудования, с помощью которого необходимо проверить нагревательный элемент.

Особое внимание следует обратить на целостность проводов, которые ведут от щупов мультиметра к прибору. Если проверка ТЭНов является частью ежедневного рабочего процесса, а не необходимостью домашнего ремонта, то следует выбирать модели, при помощи которых необходимо проверить ТЭН, оснащённые сигнализатором.

При использовании таких устройств можно не отвлекаться от процесса ремонта изделия, а определять целостность электрической цепи по звуковому сигналу.

Видео

В сюжете - Как выбрать мультиметр


Как проверить ТЭН стиральной машины
Проверить мультиметром стиральную машину на предмет неисправности электрического нагревателя не составит большого труда. Современные модели бытовых приборов обязательно оповестят о неполадки специальным звуковым сигналом, с указанием на дисплее устройства кода ошибки.

Расшифровка закодированной информации осуществляется при помощи инструкции к стиральной машине, в которой описываются наиболее распространённые неполадки данного устройства.

Услуги сантехника в Москве и Московской области

Если код ошибки указывает, что ТЭН устройства неисправен, то для того чтобы осуществить замену данного устройства, а также чтобы убедиться в отсутствии ошибки самодиагностики устройства, следует осуществить демонтаж нагревательного элемента. Работы должны производиться в такой последовательности:
  • Обесточить электрическое устройство;
  • Демонтировать заднюю защитную крышку устройства;
  • Отсоединить провода, к которым подключён ТЭН;
  • Открутить болты, с помощью которых ТЭН крепится к корпусу стиральной машины и аккуратно извлечь нагревательный элемент.
Проверка ТЭНа производится в такой последовательности:
  • Включить измерительный прибор, и перевести его в режим измерения сопротивления;
  • Соединить один щуп мультиметра с резьбовой клеммой с одной стороны ТЭНа, а другой щуп подключить ко второй клемме нагревательного элемента.
Если спираль, находящаяся внутри оболочки цела, то на дисплее мультиметра высветится значение от 10 до 100. Если ТЭН неисправен, то никаких значений измерительный прибор не покажет. Если мультиметр оснащён звуковым оповещателем, то высокочастотный сигнал оповестит о исправности ТЭНа. Отсутствие сигнала укажет на необходимость замены нагревательного элемента.

Услуги сантехника в Москве и Московской области

Если спираль находится в исправном состоянии, то нелишним будет проверить утечку электрического тока на корпус ТЭНа. Чтобы проверить ТЭН на пробой, необходимо перевести мультиметр в режим измерения сопротивления до 10 кОм и один щуп подключить к корпусу нагревательного элемента, а другой к одной из основных клемм.

Показания на дисплее мультиметра должны отсутствовать. Если используется стрелочный прибор, то стрелка должна оставаться неподвижной.

Услуги сантехника в Москве и Московской области

Если при попытке проверить элемент на утечку электрического тока был обнаружен «пробой» на корпус ТЭНа, необходимо от дальнейшего использования данного элемента отказаться, даже в том случае, когда стиральная машина не оборудована нежной электронной начинкой, а розетка имеет заземляющий электрический контакт.

Если ТЭН необходимо проверить на стиральных машинах произведённых в советское время, то весь процесс осуществляется аналогичным образом, а поводом для начала проверки является отсутствие нагрева воды в устройстве.

Видео

В сюжете - 3 способа диагностики ТЭНа стиральной машины


Как проверить ТЭН бойлера

Несмотря на то, что многие современные модели водонагревателей имеют специальный анодный стержень для защиты от коррозии, ТЭНы в таких устройствах также время от времени выходят и строя.

Чтобы убедиться в том, что водонагреватель перестал выполнять свою функцию именно по этой причине, необходимо произвести демонтаж ТЭНа и убедиться в наличии данного «заболевания».

Услуги сантехника в Москве и Московской области

Работа по извлечению нагревательного элемента осуществляется в такой последовательности:
  • Бойлер отключается от питающей сети;
  • Из водонагревателя сливается вода;
  • У прибора снимается нижняя крышка;
  • Снимаются контактные провода;
  • Откручиваются удерживающие ТЭН к корпусу бойлера болты;
  • Нагревательный элемент извлекается из корпуса.
Проверить ТЭН водонагревателя можно таким же способом, как и элемент стиральной машины. Если ТЭН слишком сильно загрязнён известковыми отложениями, или контакты резьбовых клемм были недостаточно хорошо затянуты и в данных местах образовались подгорания, необходимо аккуратно зачистить поверхность металла в тех местах куда будут подключаться щупы мультиметра.

Видео

В сюжете - Как проверить (прозвонить) ТЭН мультиметром


Как проверить воздушный ТЭН

Мультиметром можно проверить ТЭН любой конструкции, в том числе и воздушный, который являются менее долговечным элементом, чем те изделия, которые используются для нагрева воды.

Неисправность воздушных нагревательных элементов можно проверить не только с помощью мультиметра, но и визуальным осмотром.

Очень часто в местах разрыва внутренней спирали таких элементов, происходит и деформация корпуса, особенно сильно подвержены таким изменениям участки корпуса ТЭНа в местах изгиба.

Даже если при проверке мультиметром формально удаётся определить исправность нагревательного устройства, но на корпусе имеются глубокие повреждения с оголением защитного герметизирующего слоя, от дальнейшего использования такого ТЭНа следует отказаться, по причине неблагоприятного прогноза дальнейшей работы нагревательного устройства.

Видео

В сюжете - Отличие воздушного (ТЭН) нагревателя от водяного ТЭНа


Заключение

Как прозвонить ТЭН мультиметром и при этом сделать это правильно, подробно описано в данной статье. Главное условие, которого должен придерживаться каждый домашний электрик — это полное отсутствие электрического тока в электрических приборах и устройствах, во время проведения ремонтных и диагностических мероприятий.

В продолжение темы посмотрите также наш обзор Почему водонагреватель бьет током
