В комплекте любой системы отопления должны находиться элементы безопасности и регулировки. С их помощью изменяются параметры теплового снабжения — автоматическая настройка и стабилизация работы. Для этого применяется запорная арматура для отопительных систем, включающая различные клапаны. В статье мастер сантехник расскажет о устройстве и назначении перепускного клапана.

Общие сведения

Автономное отопление обязано быть адаптировано под текущие значения параметров — температурный режим и давление. Для выполнения этих целей требуются предохранительные, смесительные, байпасные и перепускные клапаны для отопления.

Регулировочный клапан для отопления, в отличие от запорной арматуры, работает в полуавтоматическом или автоматическом режиме. Все устройства обязаны соответствовать показателям определенного теплоснабжения. Для этого нужно вначале рассчитать показатели, подробно разработать схему и с учетом полученных результатов подобрать оптимальный регулировочный клапан для систем отопления и иные виды этих элементов. Главными показателями являются:

Давление — максимальное и номинальное. Принцип работы перепускного клапана подразумевает определенные границы включения, которые обязаны быть не меньше максимального значения на 7—12%.
Режим температуры. Запорная арматура должна нормально работать даже во время максимального термического воздействия.
Необходимое устройство для сброса воздуха должно подбираться еще на этапе проектирования. Его работа обязана стабилизировать состояние системы при появлении возможных аварийных ситуаций.
Тип теплового носителя — антифриз или вода.

Принцип работы

Нередко во время работы теплоснабжения происходит увеличение температуры. Это провоцирует повышение давления и разрушение всех элементов системы. Чтобы вовремя сбросить часть теплоносителя, требуется перепускной клапан.

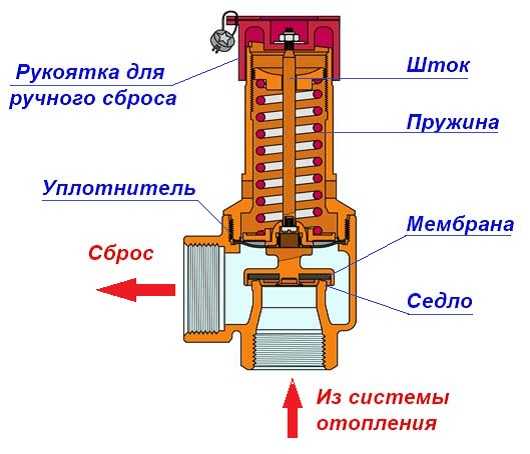

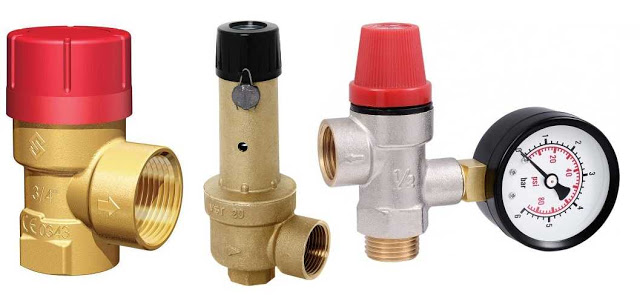

Принцип работы устройства довольно прост — на седло клапанного механизма байпаса все время действует давление теплового носителя. Если давление пружины становится меньше, в отличие от внешнего напора, то начинает происходить смещение штуцера и выход определенной части горячей воды. После нормализации давления седло переходит в изначальное положение.

Есть два основных вида клапанов — с постоянным давлением срабатывания и возможностью установить этот показатель вручную. Для автономных систем лучше всего использовать второй вид, поскольку его можно адаптировать под все показатели отопления дома. Клапан давления выполняет следующие функции:

Понижает шум. Без установки этого устройства увеличивается циркуляция теплоносителя, приводящая к усилению шума и вибрации.
Не допускает образование ржавчины. Во время превышения температуры происходит образование кислорода, который является главной причиной коррозийных процессов.
Снижает гидравлическое давление на насос.

Клапан требуется лишь для закрытых систем, в гравитационной схеме отопления этот элемент не нужен. При превышении температуры расширение теплового носителя компенсируется благодаря расширительному баку.

Чем отличается перепускной клапан от предохранительного клапана

Данный перепускной клапан иногда также обзывают предохранительным клапаном, так как функция его чем-то схожа с предохранительным клапаном. Разница в том, что предохранительный клапан нужен для того, чтобы защитить оборудование или систему от разрушения большим давлением путем вывода жидкости из системы. А перепускной клапан нужен для того, чтобы при определенном перепаде давления в замкнутом пространстве начать перекачивать среду (жидкость или газ) для того чтобы разгрузить перепад давления в контурах. Перепускной клапан поддерживает давление в системе путём непрерывного отвода среды, чтобы стабилизировать перепад давления.

Чем отличается перепускной клапан от редуктора давления

Перепускной клапан поддерживает постоянное давление на входе в клапан («до себя»), а редукционный клапан (Редуктор давления) поддерживает постоянство давления на выходе («после себя»).

Конструктивно перепускной и предохранительный клапаны могут не отличаться друг от друга. И поэтому данное устройство маркируется одним техническим знаком. С той лишь разницей, что у предохранительного клапана выходной канал выходит из системы, а у перепускного используются выходной канал с целью перенаправления среды по замкнутому контуру. Также перепускные клапаны имеют точный регулятор перепада давления, что позволяет его настроить на заданную требуемую работу в системе.

Место установки

Монтаж термостатического клапана осуществляется методом его врезки в систему на небольшой дистанции от насоса, который осуществляет подачу жидкости. Этот участок находится между обраткой и контуром подачи. Благодаря режиму настройки максимально допустимой границы давления рабочей среды, владелец может самостоятельно выполнить настройку прибора.

Оперативная работа перепускного клапана снижает и давление в отопительном контуре и делают его более стабильным, что в разы снижает риски для водяных радиаторов.

Если речь идет о более сложных отопительных системах, где несколько контуров, то в таких случаях перепускной клапан монтируется за всеми циркуляционными насосами, которые присутствуют в системе. Если в подобных системах установлены перепускные клапаны, контуры отопления стабильно и без сбоев работают в нормальном режиме.

Разновидности клапанов

На сегодняшний день ассортимент изделий — обширный. Однако, все же лучше отдавать предпочтение известным, хорошо зарекомендовавшим себя торговым маркам: Mankenberg, Valtec, DANFOSS. Отзывы пользователей свидетельствуют о том, что устройства, выпускаемые данными производителями, отличаются высокой эффективностью, надежностью и длительным сроком службы.

Перепускные клапаны на отопительную систему делятся на следующие виды:

С сервоприводом. Для нормальной работы этот регулировочный элемент подсоединяется к термодатчику либо блоку управления. При получении определенных настроек благодаря сервомеханизму меняется расположение штока, в результате чего регулируется количество подачи теплового носителя.
С термоголовкой. Во время температурного действия на термический элемент начинает происходить его расширение и повышение напора на седло. Вследствие этого штуцер опускается, что ограничивает подачу воды.
С ручной подачей теплоносителя.

Эти виды регулировочных устройств дают возможность менять основной параметр — рабочий режим температуры. Монтаж производится в обвязке коллекторов теплого пола и батарей отопления. Установку клапана регулировки нужно производить так, чтобы исходящая тепловая энергия от радиаторов не действовала на термоэлемент.
