Циркуляционный насос для системы отопления – это устройство, которое используется для увеличения эффективности автономных систем обогрева частных домов. Такой аппарат воздействует на движение теплоносителя, которое происходит непрерывно. Сегодня существует множество разновидностей подобных циркуляционных насосов. Для выбора подходящего устройства необходимо ознакомиться с его принципом работы, а также техническими характеристиками. О них сегодня расскажет мастер сантехник.
Принцип действия и технические характеристики циркуляционных насосов для систем отопления
Насос подобного типа представляет собой устройство, внутри которого располагается двигатель и рабочий вал. Его основная функция заключается в перекачке рабочей жидкости. Популярность таких аппаратов в автономных конструкциях отопления обусловлена тем, что они позволяют более эффективно прогревать здание.
Принцип работы циркуляционного насоса довольно прост. При его запуске ротор начинает воздействовать на крыльчатку (вращать ее). Благодаря этому на входе создается пониженное давление, а на выходе, наоборот, повышенное. Скорость перемещения рабочей жидкости по коммуникациям увеличивается, что позволяет снизить финансовые затраты на обогрев частного дома.
Обратите внимание! Функционирует подобный прибор от обычной электрической сети, напряжение в которой составляет 220 В. Мощность устройства зависит от его разновидности, а также от того, какой именно режим используется при его работе. Этот показатель варьирует в пределах от 25 до 100 Вт/ч
Во многих моделях можно осуществлять выбор режима скорости, который подбирается индивидуально, в зависимости от технических характеристик автономной отопительной коммуникации. А также циркуляционные насосы для отопления оснащаются определенной маркировкой, в которой указываются основные характеристики прибора.
Достоинства циркуляционных насосов для систем отопления
Раньше монтаж отопительных коммуникаций в частных домах не предусматривал установки насосного оборудования. Рабочая среда в таких системах перемещалась по трубам самотеком. Сегодня некоторые дешевые котлы, работающие на твердом топливе, выполняются без интегрированных насосов. Это объясняется довольно просто – компания, выпускающая котлы, не знает параметров отопительного контура. Для таких конструкций рекомендуется приобретение циркуляционного насосного устройства.
Существует несколько преимуществ установки насоса в систему отопления частного дома. Например, снижается нагрузка на котел отопления благодаря выравниванию температур во входящей и исходящей трубе. Еще одно достоинство циркуляционного насоса заключается в том, что он обеспечивает равномерный прогрев комнат за счет одинаковой температуры рабочей среды в любой точке отопительного кольца.
А также при монтаже подобного устройства появляется возможность оперативной регуляции температуры теплоносителя в трубах отопления. А также стоит сказать, что при запуске автономной отопительной конструкции прогрев котла осуществляется гораздо быстрее, если в систему интегрирован такой насос.
Принцип работы циркуляционных насосов позволяет исключить необходимость расположения трубы под определенным уклоном к котлу. А также появляется возможность использовать в коммуникации менее толстые трубы. Это не только экономит пространство, но и снижает стоимость отопительной конструкции в целом.
Из минусов данного устройства можно выделить только один – зависимость от электрической сети. Если в сети происходят частые перебои, то тогда использование прибора будет затруднительно. Однако и с этой проблемой можно справиться довольно просто, установив бесперебойник (ИБП).

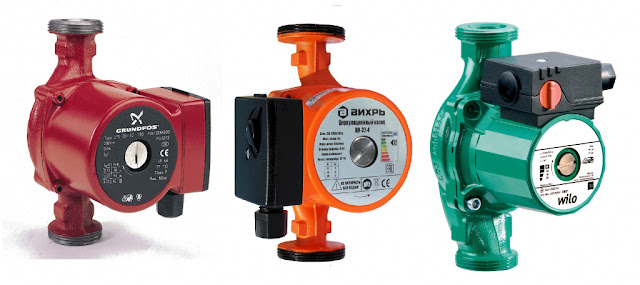

Разновидности циркуляционных насосов для отопления частных домов
На сегодняшний день все модели подобных устройств, классифицируются по принципу действия на два типа:
- «сухие»;
- «мокрые».
Многих людей интересует вопрос, какой выбрать циркуляционный насос для установки в частном доме. Устройства «сухого» типа отличаются более объемными размерами и включают в себя моторное отделение, выдвинутое в сторону. Такие модели нечасто монтируются в жилых домах. Это связано с тем, что при работе они издают довольно много шума. Однако такие устройства имеют высокий КПД – до 80%.
Обратите внимание! Устройства «сухого» типа нуждаются в тщательном уходе. Это связано с тем, что их уплотнительные элементы очень быстро изнашиваются и их необходимо вовремя заменять
Как правило, такие устройства монтируются в отдельных пристройках из-за своей шумности. Эксплуатационная сфера насосов «сухого» типа – тепловые пункты, которые отличаются высокой мощностью. А также их могут использовать в автономных отопительных коммуникациях, нуждающихся в максимальной производительности. В частных домах такие приборы практически не устанавливаются.
Особенности «мокрых» насосов для отопления в частном доме
Устройства «мокрого» типа являются гораздо более компактными и универсальными. Их монтаж выполняется путем врезки в трубопроводную конструкцию, в отличие от «сухих» аппаратов, которые требуют консольной установки. А также они не требуют организации дополнительной системы охлаждения, так как лишнее тепло отдается рабочей среде, которая через них проходит.
Производительность циркуляционных насосов «мокрого» типа ниже. Это связано с тем, что ротор функционирует в жидкой рабочей среде, которая оказывает определенное сопротивление. Поэтому КПД «мокрых» насосов колеблется в пределах от 50 до 60%. Тем не менее использование подобного оборудования считается наиболее оптимальным в условиях автономных отопительных систем.
Характеристики циркуляционных насосов такого типа позволяют монтировать их даже в жилых комнатах. Во время работы они практически не издают шума. А также стоит сказать о том, что низкая производительность этих устройств полностью окупается, так как для их работы требуется гораздо меньше электрической энергии.
Мощность небольших моделей, применяемых в частных домах, составляет приблизительно 25-50 Ватт, что сравнимо с энергией, которую потребляет обычная электрическая лампочка. А также стоит сказать, что для небольших частных домов отлично подойдут циркуляционные насосы для отопления (12 Вольт).
Эксплуатационный срок «мокрого» циркуляционного насоса может составлять несколько десятилетий (при нормальном использовании). Такие устройства отличаются неприхотливостью ухода и не требуют профилактического обслуживания.
Таким образом, для домашнего использования эти изделия подходят как нельзя лучше. Еще одно преимущество данных насосов заключается в их конструкции. Она включает в себя отдельные модули (узлы), которые в случае необходимости легко заменить.
Циркуляционные насосы для отопления Grundfos
Насосы от этого бренда являются самыми востребованными на современном рынке отопительного оборудования. В зависимости от возможностей управления и конструктивных особенностей, все изделия Грундфос подразделяются на:
- нерегулируемые (серия UPS);
- регулируемые (серия ALPHA).
Модели серии «UPS» являются самыми востребованными среди отечественных потребителей. Эксплуатационная сфера подобных устройств – открытая или закрытая автономная отопительная коммуникация частного дома.
Обратите внимание! В некоторых случаях насосы «Грундфос UPS» применяются в условиях небольших производственных помещений
Популярность циркуляционных насосов Грундфос обуславливается еще и тем, что они отличаются доступной стоимостью и высоким качеством. Сегодня они выпускаются в следующих странах: Германия, Дания, Китай.
При подборе насоса онлайн в интернет-магазине можно столкнуться с моделями, которые отличаются по своим техническим характеристикам. Рассмотрим разновидности устройств «Грундфос UPS», которые можно приобрести через интернет:
- UPS 25-40/60/80;
- UPS 32-40/60/80.
Цифры, которые указываются в названии модели, обозначают его монтажные характеристики. Первое число обозначает показатель сечения накидных гаек насоса, которые выполняются в большинстве случаев из чугунного материала. В некоторых случаях встречаются гайки с диаметром 40 мм, однако, чаще всего используются изделия с показателями сечения 25 и 32 мм.
Второе число соответствует высоте. В зависимости от разновидности устройства, высота столба рабочей среды может составлять 4, 6 или 8 м.
Эти цифры помогут ответить на вопрос, возникающий у многих хозяев частных домов: как подобрать циркуляционный насос для отопления. Поэтому игнорировать их ни в коем случае нельзя. Цена циркуляционных насосов «Грундфос UPS» колеблется в пределах от 4 000 до 40 000 рублей, в зависимости от модели и технической оснастки.
Какой лучше купить циркуляционный насос для отопления частного дома: серия ALPHA
Регулируемая линейка насосов от компании «Грундфос» представлена тремя основными моделями, которые относятся к одной серии (ALPHA). Рассмотрим разновидности этих устройств, в зависимости от функциональных возможностей:
- ALPHA2 L;
- ALPHA2;
- ALPHA3.
ALPHA2 L. Насосы Grundfos для отопления этой серии отличаются ограниченным функционалом и имеют 7 режимов работы. Стоит сказать, что ALPHA2 L можно использовать в таких отопительных конструкциях, как теплый пол. Он включает в себя систему, которая позволяет регулировать напор теплоносителя в коммуникации. Удаление воздуха из циркуляционного насоса ALPHA2 L производится посредством «выталкивания», что отличает его от приборов серии UPS. Подбор необходимого режима осуществляется довольно просто – нажатием кнопки на блоке управления.
ALPHA2. Насосы этого типа имеют 9 режимов работы и являются более универсальными, с эксплуатационной точки зрения. А также стоит сказать, что такие устройства включают в себя две дополнительные функции, которые позволяют настраивать устройство, в зависимости от сезона и времени суток. Благодаря этому появляется возможность дополнительной экономии финансов. Насосы ALPHA2 совместимы практически со всеми современными твердотопливными котлами.
Отдельно стоит сказать о том, что циркуляционный насос для отопления Грундфос ALPHA2 имеет еще один режим, который называется AUTOADAPT. Он позволяет автоматически изменять параметры работы прибора, в зависимости от смены времени года. Таким образом, давление в системе регулируется за счет сложного вычислительного процесса, происходящего непрерывно.

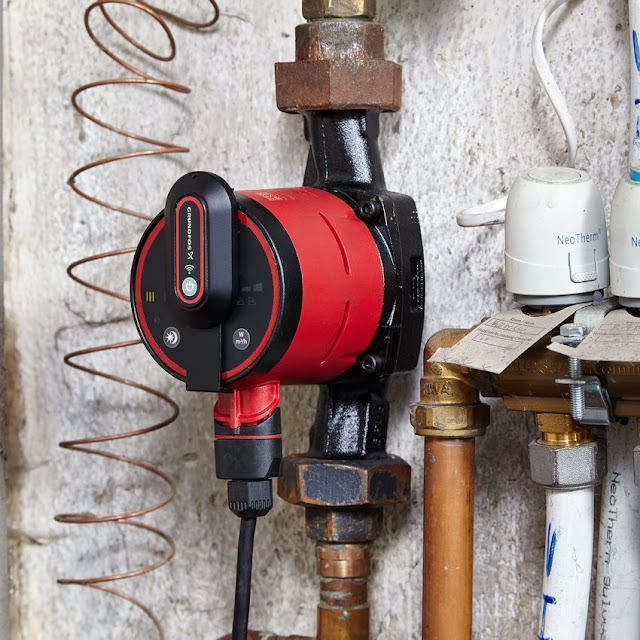

ALPHA3. Это устройство является усовершенствованной моделью предыдущего циркуляционного насоса. Основное отличие ALPHA3 от ALPHA2 заключается в том, что хозяева могут самостоятельно корректировать показатель давления в отопительной коммуникации.
При подборе насоса Грундфос рекомендуется обратить внимание на то, что модель ALPHA3 оснащается специальным блоком, который называется ALPHA Reader. Этот прибор позволяет передавать данные о работе циркуляционного устройства на смартфон. Для использования подобной функции потребуется загрузить на ваше мобильное устройство специальную программу (GRUNDFOS Go Balance).
Видео
Циркуляционные насосы для отопления Wilo
Насосы от бренда «Вило» также являются очень популярными среди потребителей. Производится данное оборудование в Германии и отличается высоким качеством и длительным эксплуатационным сроком. Конструктивное исполнение устройств «Вило» учитывает наличие «мокрого» ротора, а их принцип действия основан на непосредственном контакте крыльчатки с теплоносителем. Ценовой диапазон устройств Wilo довольно широк (от 4 000 до 55 000 рублей).
На сегодняшний день можно выделить 4 основных серии циркуляционных насосов Wilo:
- STAR;
- TOP;
- STRATOS;
- YONOS.
WILO STAR. Устройства этой серии, как правило, используются в автономных отопительных коммуникациях частных домов, имеющих небольшую площадь. Такие устройства являются очень популярными, так как отличаются демократической стоимостью. Существует две разновидности циркуляционных насосов «ВИЛО СТАР»: RS, RSD.
Что касается производительности прибора «ВИЛО СТАР», то он способен обеспечить необходимое давление в стандартной отопительной системе. Технические характеристики циркуляционного насоса для отопления WILO STAR позволяют поддерживать необходимое давление в коммуникации, которая имеет площадь до 750 м².
Габариты устройства серии «СТАР» отличаются компактностью, что также является немаловажным преимуществом. Установочная длина прибора составляет 18 см, а масса колеблется в пределах от 3 до 5 кг.
WILO TOP. Такие циркуляционные приборы используются для монтажа в отопительных конструкциях, которые имеют площадь до 1400 м². Особенностью данного оборудования считается то, что оно снабжено теплоизоляционным материалом. Таким образом, насосы «ВИЛО ТОП» можно устанавливать не только внутри помещения, но и за его пределами. Такие приборы рассчитаны для работы в коммуникациях, давление в которых составляет от 6 до 10 бар (атмосфер).
Отдельно стоит сказать, что устройства WILO TOP имеют фланцевую конструкцию. Существует несколько усовершенствованных моделей серии «ТОП», которые имеют следующую маркировку: RL, S, Z. Циркуляционные насосы WILO TOP зачастую используются на предприятиях и являются резистентными к агрессивным средам.
WILO STRATOS. Эта серия устройств появилась сравнительно недавно. Циркуляционные насосы «ВИЛО СТРАТОС» отличаются электронной системой контроля и используются в отопительных конструкциях, площадь которых превышает 1400 м². Они совместимы с современными котлами, показатель мощности которых составляет 25 кВт и больше.
Обратите внимание! Производительность устройств WILO STRATOS увеличена, в сравнении с предыдущими моделями, и достигает 16 бар. Они отлично подходят для отопительных коммуникаций энергосберегающего характера.
WILO YONOS. Одна из последних серий компании Wilo. Такие циркуляционные насосы включают в себя электронный блок управления, а также функцию устранения твердых частиц из рабочей среды отопительной коммуникации.
Как выбрать циркуляционный насос для отопления: советы
Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления. Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам.
Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.
Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C.
Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.
Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе. Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.
В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.
Как выбрать циркуляционный насос для отопления, в зависимости от производительности
Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.
В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.
Обратите внимание! При выборе необходимого устройства обязательно следует провести его расчет для конкретной системы отопления. Это позволит приобрести максимально подходящий циркуляционный прибор.
 |

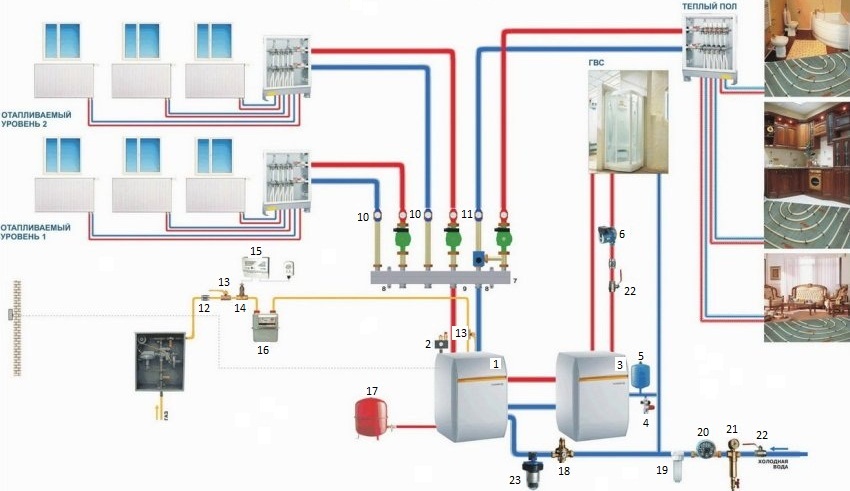

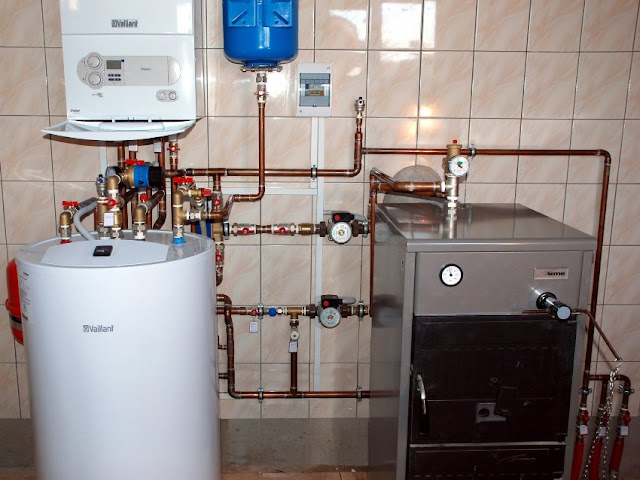

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером:
|
К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).
Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.
Особенности расчета циркуляционного насоса для системы отопления
Расчет мощности – очень важная операция, которая необходима при выборе водяного насоса. При покупке слишком мощного устройства вода в коммуникации будет шуметь, а если взять прибор с маленьким индексом производительности, то тогда дом будет прогреваться неравномерно.
Чтобы купить циркуляционный насос для системы отопления (конкретной), по сути, необходимо вычислить всего два параметра: производительность двигателя и величину подающего напора.
Рабочий показатель мощности циркуляционного насоса происходит из общей тепловой производительности отопительной конструкции. Из этого следует, что прибор обязан перекачивать объем теплоносителя в таком количестве, чтобы его хватило для отопления всех радиаторов в жилой постройке. Вычисление рабочей мощности устройства – индивидуальная процедура, так как каждый дом требует разного количества ресурсов.
Существует два популярных способов определения рабочей мощности водяного насоса:
- с помощью онлайн-калькулятора;
- посредством формул.
В первом случае необходимо найти соответствующий онлайн-калькулятор в интернете, воспользовавшись поисковой строкой вашего браузера. Второй метод позволяет выполнить вычисление мощности более точно. Рассмотрим формулу, по которой можно определить этот показатель:
Х = 3600У (A х B), где:
У – тепловые затраты, необходимые для обогрева определенной площади дома;
A – показатель теплопроводности воды, который составляет 4,187 кДж/кг;
B – температурная разница при подаче и в обратной магистрали. В большинстве случаев этот показатель составляет 10-20 °C.
Полезная информация! Для установки на отопительный контур в частных домах, которые имеют площадь 100 м², достаточно прибора с рабочей мощностью 10 кВт. Таким образом, на 10 м² требуется не менее 1 кВт мощности.
Характеристики циркуляционного насоса для отопления, указанные на его корпусе, также могут помочь при определении рабочей мощности.
Водяной насос для отопления: установка

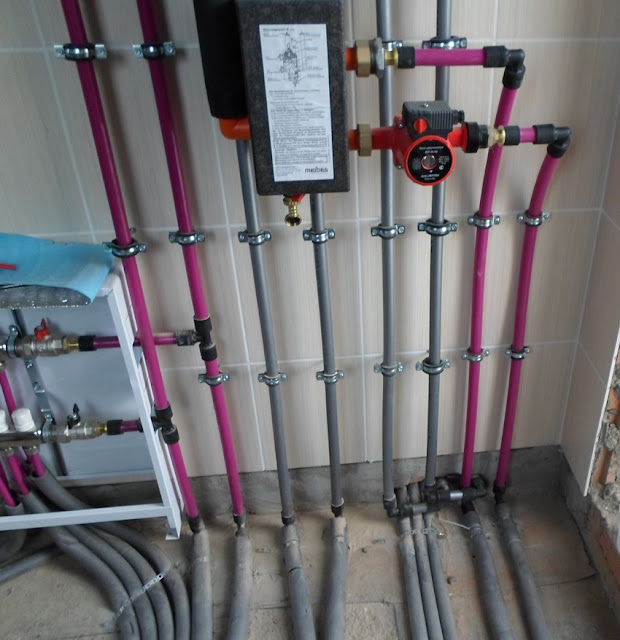

От правильного монтажа водяного насоса зависит, насколько хорошо он будет справляться со своими функциями, а также эффективность отопительной коммуникации в целом. Существует несколько основных рекомендаций, которых стоит придерживаться при проведении установочных работ.
Установка подобного оборудования на отопительный контур производится только после перекрытия в нем воды. Очень важно помнить, что ось ротора прибора должна располагаться горизонтально. Установка этого элемента в вертикальной плоскости категорически возбраняется. А также перед циркуляционным прибором рекомендуется установка фильтра, который необходим для того, чтобы отлавливать твердые инородные элементы рабочей среды.

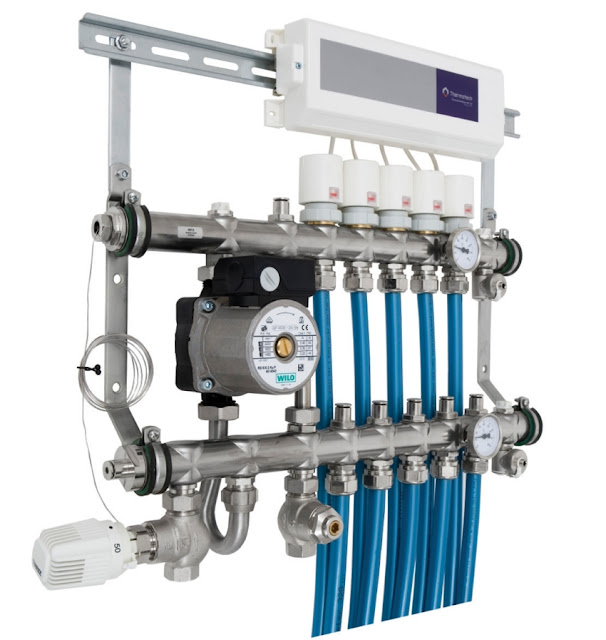

Если планируется установка циркуляционного насоса в систему отопления теплого пола, то тогда необходимо расположить его в правильной точке контура. Наиболее подходящий вариант – установка на подающей трубе. Это связано с тем, что в ней риск образования воздушных пробок сведен к минимуму.
Не стоит также забывать о герметизации соединений, которая производится посредством специальной ФУМ-ленты. После монтажа оборудования необходимо проверить его работоспособность. Для этого выполняется пробный запуск, однако, перед этим необходимо позаботится об удалении из системы воздуха.
Зная, как правильно установить насос на отопление, вы сможете значительно сэкономить, так как подобная работа стоит недешево у профессионалов. Но если у вас нет уверенности в собственных силах, то лучше воспользоваться услугами мастера.
Источник бесперебойного питания для циркуляционного насоса отопления
ИБП – это устройство аварийного питания, которое устанавливается в том случае, если существуют проблемы с отключением электроэнергии. Перебои электричества могут причинить вред отопительной коммуникации, связанный не только с остановкой отопления, но и выходом из строя ее отдельных составляющих.
Обратите внимание! На сегодняшний день существует огромный выбор ИБП для циркуляционных насосов отопления. Все они отличаются по своим характеристикам, поэтому при выборе необходимо обязательно проверить совместимость бесперебойника с насосным оборудованием.
Принцип действия ИБП довольно прост: во время работы отопительного оборудования от электросети прибор накапливает энергию и в случае возникновения сбоя отдает ее обратно. ИБП – это полностью автоматизированное устройство, поэтому он исключает человеческое вмешательство.
Купить ИБП для циркуляционного насоса отопления можно в профильном магазине или выполнив заказ через интернет. Стоимость бесперебойника колеблется в пределах от 2 000 до 30 000 рублей.
Циркуляционные насосы для отопительных коммуникаций являются эффективным способом повысить производительность в системе и сэкономите финансы. А также покупка подобного оборудования позволяет выполнять более точный контроль работы отопления в вашем доме.
Видео
В сюжете - Расчет напора и производительности циркуляционного насоса
В продолжение темы посмотрите также наш обзор Как заполнить систему отопления, от А до Я
