Проверка и ремонт якоря болгарки

Услуги сантехника в Москве и Московской области

Что хочет увидеть рачительный хозяин дома в своём «багаже» электроинструментов? На этот вопрос каждый, ни на секунду не задумываясь, ответит — дрель. И сразу же добавит — и, конечно, болгарку! Ведь именно она поможет разрезать металл, керамику, кирпич, бетон, асфальт, камень или дерево; выполнить работы по обустройству ниш, арочных и дверных проёмов. При помощи этого электроинструмента можно зачистить поверхности от ржавчины, паечных брызг и наплывов; избавиться от сварных швов или просто отполировать металл до блеска. Болгарка станет незаменимым помощником и в других видах домашнего ремонта.

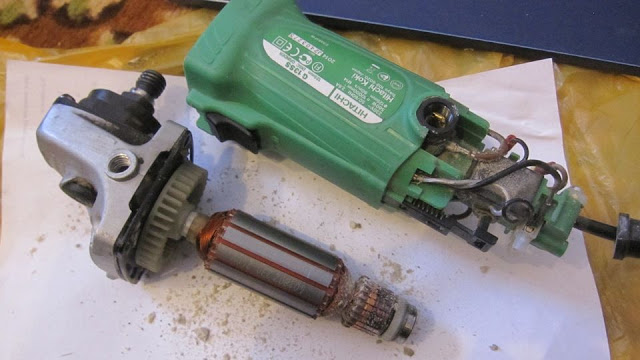

Какая бы не была у болгарки (УШМ) надежная конструкция, во время эксплуатации некоторые узлы и детали выходят из строя. Поломка якоря, работающего в достаточно жестких условиях, часто является причиной отсутствия нормального функционирования электропривода. В статье мастер сантехник рассмотрит, способы ремонта или замены якоря болгарки.

Устройство якоря болгарки

Услуги сантехника в Москве и Московской области

Якорь двигателя болгарки представляет собой токопроводящую обмотку и магнитопровод, в который запрессован вал вращения. Он имеет на одном конце ведущую шестерню, на другом коллектор с ламелями. Магнитопровод состоит из пазов и мягких пластин, покрытых лаком для изоляции друг от друга.

Услуги сантехника в Москве и Московской области

В пазы по специальной схеме уложены по два проводника якорной обмотки. Каждый проводник составляет половинку витка, концы которого попарно соединяются на ламелях. Начало первого витка и конец последнего находятся в одном пазу, поэтому они замкнуты на одну ламель.

Услуги сантехника в Москве и Московской области

Причины поломок

Приобретая электроинструмент, мало кто задумывается о том, что когда-нибудь он выйдет из строя. Поломки случаются с любым электрическим инструментом вне зависимости от цены и фирмы производителя.

Виды неисправностей якоря:

  • Обрыв токопроводников.
  • Межвитковое замыкание.
  • Пробой изоляции на массу — это замыкание обмотки на металлический корпус ротора. Происходит из-за разрушения изоляции.
  • Распайка коллекторных выводов.
  • Неравномерный износ коллектора.

Основными причинами поломок болгарок, в том числе и их якорей, можно считать:

  • Механический износ — чаще всего страдают щётки.
  • Несоблюдение эксплуатационного «паспортного» режима работы — якорь и статор.
  • Перегрузки и скачки напряжения в электросети — статор и ротор.
  • Выход из строя небольших деталей — подшипники, фиксаторы, гайки, шайбы и др.
  • Падение, удары и другое неосторожное отношение к УШМ — поломка корпуса.
  • Отсутствие профилактической чистки — неисправности редуктора или поломка кнопки вкл./выкл.

Если якорь неисправен, происходит перегрев двигателя, оплавляется изоляция обмотки, витки коротко замыкаются. Отпаиваются контакты, соединяющие обмотку якоря с пластинами коллектора. Прекращается подача тока и двигатель перестаёт работать.

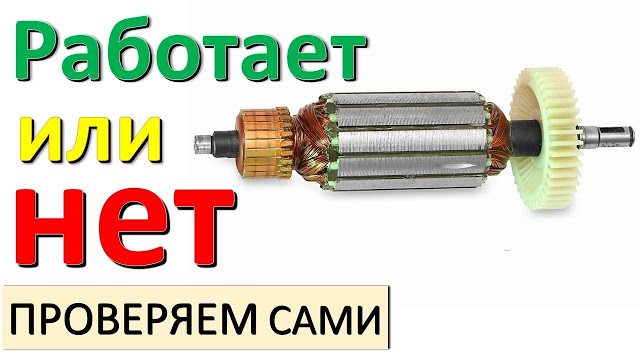

Как проверить ротор на исправность

Услуги сантехника в Москве и Московской области

Объем ремонтных работ позволяет определить грамотная диагностика повреждений ротора. Специфика образования дефектов, которые больше всего появляются при перегреве болгарки при длительной работе на повышенных нагрузках, позволяет определить их визуально.

Правила визуального осмотра

Услуги сантехника в Москве и Московской области

Стандартная диагностика предполагает зрительный анализ устройства. Нужно проанализировать целостность провода и подачу тока на коллектор мотора. При нормальной подаче питания следует осмотреть болгарку изнутри. Разобрать устройство не составит большого труда. Лучше всего при разборе сфотографировать расположение основных модулей устройства. После разборки провести зрительную проверку якоря на такие свойства:

  • Ход якоря должен быть свободным;
  • Отсутствие черных пятен и запаха, которые могут говорить об оплавлении обмотки, изоляционный лак которой оставляет следы;
  • Отсутствие скомканных витков и остатков припоя, что приводит к короткому замыканию;
  • На контактах ламели не должно быть выгорания, иначе следует проверить связывание петушка ламели и шинки обмотки;
  • Отсутствие изношенных или выгоревших пластинок;
  • Пространство между ламелями не должно содержать графитовые остатки от щеток.

Если при зрительном осмотре не выявлены недостатки, то необходимо провести проверку приборами. Якорь на болгарке можно проверить как при помощи тестера, так и воспользовавшись обычной лампочкой.

Как проверить с помощью мультиметра

Услуги сантехника в Москве и Московской области

Мультиметр выставляется в положение омметра. Задается сопротивление 200 Ом. Щупы подсоединяются к ламелям, находящимся рядом друг с другом. Если значение на приборе меньше 1 Ом, то присутствует короткое замыкание. При значении больше среднего возможно наличие обрыва витков. При высоком значении сопротивления или отсутствии какого-либо значения (в случае применения цифрового прибора) также можно судить об обрыве.

Бывают ситуации, когда обрыв не обнаруживается. Тогда делается пробой на массу. При максимальном сопротивлении один из щупов ставится на вал, а другой перемещается по пластинкам. Если значение нулевое, то повреждения нет. Потом мультиметром таким же образом проверяется ротор. Щуп в этом случае перемещается по ламелям. При невозможности выполнить проверку тестером применяется лампочка.

Видео

В сюжете - Как проверить якорь болгарки

В сюжете - Проверка якоря коллекторного двигателя Омметром

Контроль при помощи лампочки

При отсутствии под рукой прибора многих интересует вопрос, как проверить болгарку на возможные поломки якоря. Подающий питание провод разрывается, и в место разрыва одного провода помещается лампочка. Затем вращается вал. По смене яркости лампочки можно судить о замыкании между витками. В случае отсутствия горения, возможны такие выводы:

  • Расположение щеток не соответствует работающему положению, вследствие срабатывания подпорной пружины;
  • Разрыв питающего контура;
  • Замыкание либо разрыв в обмотке статора.

Можно прозвонить индикатором коротко замкнутых витков и прибором проверки якорей. Это может сделать опытный человек.

Видео

В сюжете - Проверяем якорь и статор лампочкой

Возможен ли ремонт якоря

Ремонт якоря болгарки не может быть выполнен, если имеется вибрация, так как нарушается баланс. Такая ситуация требует провести замену. Возможно устранение короткого замыкания и замена обмотки.

Услуги сантехника в Москве и Московской области

Сначала нужно разобрать двигатель и вынуть ротор. Но перед этим отключить клеммы питания и снять щетки. Ротор болгарки достается вместе с опорным подшипником и крыльчаткой для охлаждения.

Перемотка якоря

Якоря для болгарок (УШМ) поддаются перемотке в домашних условиях. Для этого нужно иметь определенные умения при работе с паяльником.

Услуги сантехника в Москве и Московской области

Чтобы осуществить перемотку якоря своими руками, потребуется:

  • Провод с медной жилой, которая соответствует предыдущему проводнику;
  • Диэлектрическая бумага, чтобы изолировать обмотку;
  • Лак для заливки катушек;
  • Паяльник.

Важно перед началом намотки якоря подсчитать число витков в старой намотке и выполнить столько же на новой катушке.

Услуги сантехника в Москве и Московской области

Схема перемотки:

  • Убирание предыдущих обмоток – стараться не испортить поверхность корпуса. При появлении повреждений произвести шлифовку наждаком или напильником;
  • Осмотр коллектора – значение сопротивления контактов ламели в сравнении с оболочкой не должно превышать 0,25 Мом;
  • Подчищение коллектора от старых проводов – разработка пазов для вставки концов новых проводов;
  • Постановка гильз – они изготавливаются из материала, не проводящего ток, например, электротехнический картон. Размер их равен 0,3 мм;
  • Перемотка катушек – окончание нового провода присоединяется к концу ламели. Перематываем по направлению против часовой стрелки. Вблизи коллектора закрепить провода хлопчатобумажной ниткой;
  • Контроль на отсутствие замыканий – замерить сопротивление тестером;
  • Нанесение лака или эпоксидки для закрепления намотки – произвести сушку в духовке или использовать средства, которые быстро высыхают.

Если выполнить подобные действия не удается, то можно произвести замену якоря болгарки.

Видео

В сюжете - Перемотка якоря болгарки

В сюжете - Починка якоря без перемотки

Замена якоря

Замена якоря на болгарке осуществляется одновременно с заменой опорных подшипников и крыльчатки охлаждения мотора.

Услуги сантехника в Москве и Московской области

Для выполнения потребуются такие приспособления:

  • Новый якорь для болгарки, подходящий именно вашему устройству;
  • Отвертка и ключ;
  • Щетка с мягкими щетинами и салфетка для протирания элементов.

Этапы разборки:

  • Извлечение щеток;
  • Выкручивание редуктора;
  • Снятие крышки редуктора;
  • Снятие кольца, которое фиксирует маленькую шестеренку на якоре;
  • Извлечение якоря совместно с шестеренкой и подшипником;
  • Снятие подшипника специальным съемным приспособлением;
  • Снятие шестерни и диска закрепления;
  • Протирание основных элементов салфеткой.

Постановка новой детали для шлифовальной машины осуществляется в обратном порядке:

  • Установка закрепляющего диска на вал;
  • Напрессовка подшипника;
  • Установка маленькой шестерни и ее крепление при помощи стопорного кольца;
  • Помещение якоря в редуктор со стыковкой отверстий;
  • Закрепление редуктора в корпусе болгарки;
  • Установка щеток;
  • Проверка устройства.

Таким образом, ремонт якоря своими руками можно выполнить быстро и легко. Но чтобы не допускать таких случаев, пользоваться устройством нужно бережно и не подвергать длительным высоким нагрузкам. Содержание инструмента в сухом месте и необходимый уход продлят срок его эксплуатации.

Видео

В сюжете - Как снять якорь с болгарки ничего не ломая

В сюжете - Замена якоря на болгарке Интерскол 125/900

В продолжение темы посмотрите также наш обзор Смазка для редуктора болгарки — выбор и нанесение смазки
