Как обойти круглую трубу прямоугольным профилем

Стальные трубы – широко распространенный строительный материал. Наиболее часто для создания неразъемных соединений профильных труб применяется сварка. В статье мастер сантехник расскажет, как разметить обход круглой трубы прямоугольным профилем.

Как сделать бумажное лекало для разметки трубы

Устанавливаем круглую трубу торцом на картон и обводим маркером ее наружный диаметр.

Вырезаем ножницами по разметке в картоне круг.

Складываем вырезанный картонный круг пополам. Делаем надрез по линии сгиба до центра круга. Сгибаем сектор (1/4 часть круга) по надрезу и отрезаем его от круга.

Делаем отметку на грани профильной трубы, и на нее устанавливаем начало дуги картонного сектора и обкатываем его по грани трубы. Там, где дуга заканчивается, также делаем отметку.

Замеряем расстояние между точками и находим между ними середину, которую также отмечаем. Из нее проводим по стороне профильной трубы две линии под 45 градусов.

Складываем 3/4 картонного круга так, чтобы линии отреза совпали по длине. Разрезаем полученную фигуру по линии сгиба.

Начало дуги 3/4 круга совмещаем с точкой на грани профильной трубы, обозначающей конец развертки 1/4 круга, а противоположный радиус – с линией, проведенной под 45 градусов. Не меняя положения сектора 3/4 круга, обводим его дугу маркером. То же самое выполняем из начала развертки 1/4 круга и соединяем линией точки начала и конца развертки.

Продолжаем выход линий, проведенных под 45 градусов, по узкой стороне профильной трубы. Из точек их выхода на широкую сторону проводим две линии под 45 градусов, от точки пересечения которых, на узкой стороне проводим вертикаль. Параллельно ей слева и справа проводим линии на расстоянии половины дуги окружности сектора 1/4 круга. Повторяем все построения, выполненные ранее на другой широкой стороне профильной трубы.

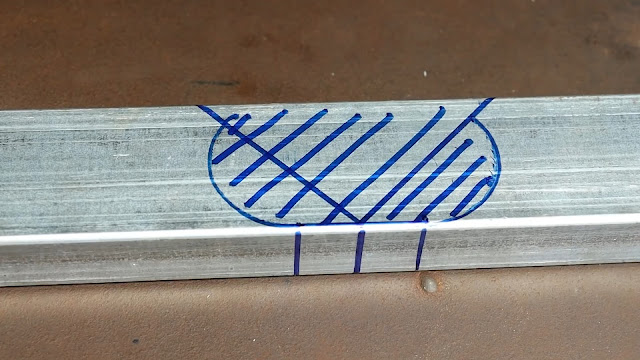

Вырезаем заштрихованный участок трубы болгаркой.

Обхватываем вырезом в профильной трубе круглую и сводим концы первой, чтобы вырез плотно обхватил круглую трубу, а стороны образовали прямой угол.
