Топографическая съемка — что это и для чего она нужна

Услуги сантехника в Москве и Московской области

Прежде чем начинать осуществление строительства дома, следует подумать о проведении топографической съемки земельного участка с целью сбора всей необходимой информации о рельефе того места, где будет производиться застройка. В статье мастер сантехник расскажет, что такое топографическая съемка участка и зачем она нужна.

Что собой представляет топосъемка

Услуги сантехника в Москве и Московской области

Топосъемка (топографическая съемка, геодезия, инженерно-геодезические изыскания) — это документ в виде чертежа участка с пояснениями, а также файл, на котором участок земли представлен в 3D формате.

Топосъемка дает информацию о границах участка, высотных отметках участка; об имеющихся коммуникациях, как наземных, так и подземных (где проходит газ, канализация, водопровод, электричество.

Для чего проводится

Услуги сантехника в Москве и Московской области

Цели съемки:

  • Создание проекта на межевание участка;
  • Получение разрешения на капитальное строительство;
  • Оформление документов по площади и границам земельного надела;
  • Получение разрешения на перепланировку самого участка и подземных коммуникационных систем.

Нежелательно выполнять топосъемку самостоятельно, так как для этого нужны профессиональные навыки и знания, а также соответствующее оборудование. Необходимо получить официальное разрешение на проведение подобных работ.

Правовые документы

Услуги сантехника в Москве и Московской области

В документах, полученных после проведения процедуры, обязательно указывают следующую информацию:

  • Водные ресурсы;
  • Тип грунта и наличие растительности на изучаемой территории;
  • Особенности рельефа и расположения коммуникаций;
  • Размещение транспортной развязки и узлов;
  • Границы надела;
  • Возведённые сооружения.

Человек, обратившись в компанию геодезистов, получает строительный паспорт, после чего может приступать к оформлению документов на капитальное строительство.

Классификация топографической съемки

Существует несколько видов топосъемок, у каждого из которых есть свои особенности.

По масштабу

Услуги сантехника в Москве и Московской области

По масштабу работ разделяют три основных типа съемки, в зависимости от того, с какого расстояния изучается территория:

  • Воздушная. Для оценки земельного участка не обязательно снимать местность с космоса. Достаточно выполнить аэрофотосъемку с помощью специализированных самолетов. Высокий уровень оборудования позволяет составить план или карту местности в больших масштабах.
  • Комбинированная аэрофотосъемка. Для планового обследования территории используют воздушное оборудование, а рельеф изучается наземными методами.
  • Наземная. Изобилует различными приборами, позволяющими получить точную информацию о местности. Применяется, если воздушные методы нецелесообразны.

По способу проведения

Топосъемка участка может выполняться разными приборами:

Теодолитная

Услуги сантехника в Москве и Московской области

Используется не часто, так как прибор теодолит способен измерять вертикальные и горизонтальные углы, но не может определить точное расстояние от объектов. Обычно его применяют с дальномерной насадкой, но скорость и точность замеров остаются на низком уровне. Геодезисту приходится работать одновременно с двумя приборами, а после вручную записывать показания.

Тахеометрическая

Услуги сантехника в Москве и Московской области

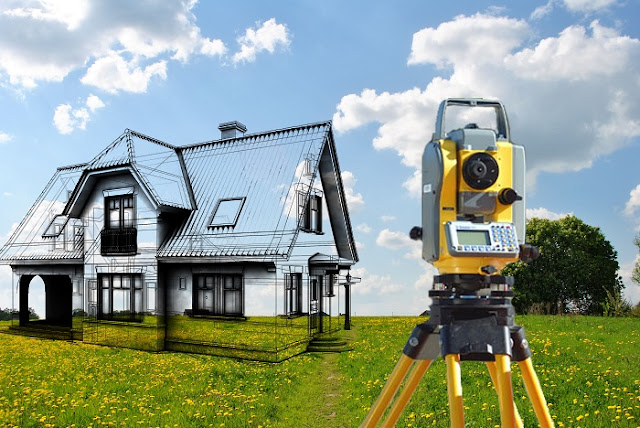

Считается основной разновидностью съемки, используемой для строительства. Прибор тахеометр является цифровым современным аналогом теодолита. Он способен измерять расстояния с точностью до миллиметра и десятых долей секунд. Устройство замеряет вертикальные и горизонтальные углы, сохраняя в памяти все полученные данные. С его помощью можно выполнять некоторые геодезические работы, например, вычислять объем объекта, расстояние между точками, найти координаты и пр.

Мензульная

Услуги сантехника в Москве и Московской области

С основами такой съемки знакомятся исключительно в высших учебных заведениях. Суть метода заключается в составлении карты местности с применением мензулы (стола с планом) и прибора, измеряющего расстояния. Сейчас к такому способу прибегают крайне редко, так как он устарел.

Нивелирование

Услуги сантехника в Москве и Московской области

Проводится нивелиром – прибором, измеряющим превышения между объектами. Может заменяться тахометром и зачастую применяется для изучения ровных поверхностей.

Лазерная

Услуги сантехника в Москве и Московской области

Считается наиболее технологичным видом топографических работ и выполняется лазерным сканером. Устройство фиксирует местность, измеряет координаты объектов, а также позволяет создать объемную модель. Полученные данные обрабатываются компьютерами. Однако из-за дороговизны прибора и программного обеспечения подобный метод применяют крайне редко.

Если в техническом задании указываются необычные задачи и требования, возможно проведение специальных видов съемки:

Фасадная

Услуги сантехника в Москве и Московской области

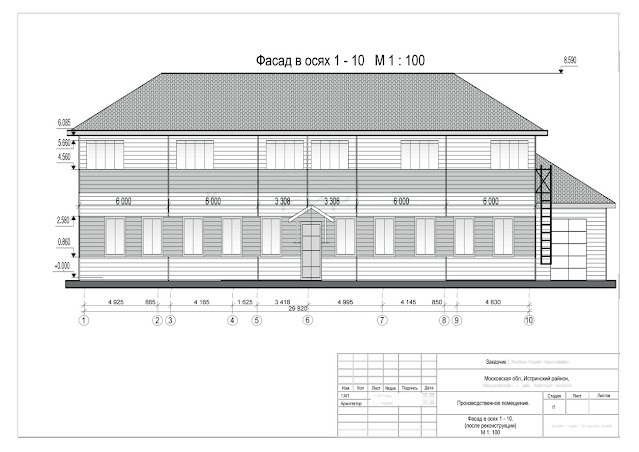

Позволяет составить план наружных стен возведенного сооружения. Используется при подготовке плана реконструкции сооружений. В этом случае применяют самые разные приборы, включая устаревший теодолит и лазерный сканер.

Подеревная

Услуги сантехника в Москве и Московской области

В этом случае при съемке указывают всю растительность на местности начиная от больших деревьев и заканчивая кустами. Часто заказывается ландшафтными дизайнерами, дендрологами.

Исполнительная

Услуги сантехника в Москве и Московской области

Предусматривает изучение части или всего объекта строительства, чтобы сопоставить полученные данные с данными проекта. В основном применяется для измерения готовых наземных и подземных коммуникационных сетей.

Этапы проведения съемки

Услуги сантехника в Москве и Московской области

Специалист использует при работе GPS-навигаторы, тахометры, летательные приборы, позволяющие выполнить съемку в больших масштабах, с воздуха. Также могут быть использованы спутниковые измерения. Весь процесс топографических работ разделяется на несколько этапов.

Подача заявки

Заказать топосъемку можно в любой фирме, имеющей разрешение на предоставление подобных услуг. Замеры снимают с учетом положения Градостроительного кодекса РФ, ФЗ 221, приказа 518, 582, СП 11-106-97.

Заявку подают в офисе выбранной компании либо дистанционно на официальном сайте. После между владельцем земельного участка и подрядчиком заключается договор, в котором указан весь объём работ, сроки и стоимость выполнения. Обязательно учитываются пожелания заказчика, данные архивной документации и уже имеющихся топографических карт. В дальнейшем определяется масштаб плана участка и приборы, необходимые для замеров.

Сбор данных

Услуги сантехника в Москве и Московской области

Как только технический план будет одобрен, начинается топографическая съемка участка. Кадастровый инженер приезжает на местность, чтобы непосредственно приступить к работе. На территории участка выполняется:

  • Определение координат территории;
  • Геодезические замеры и фиксация на местности координат;
  • Съемка коммуникаций.

В зависимости от целей, план может дополняться. Например, для капитального строительства кадастровый инженер обязан показать на плане особенности рельефа, распланировать вертикали и горизонтали планируемой строительной площадки и пр.

Процесс топосъемки

Услуги сантехника в Москве и Московской области

В ходе процесса съемки полученная информация записывается специалистом на электронный носитель. В конце данные передают в камеральный отдел, который составляет план изученной территории. Все выявленные на местности объекты, привязанные к координатам, отображают на карте в соответствии с масштабом, оговоренным ранее с заказчиком.

В итоге получается цифровая модель территории, которая в дальнейшем детально переносится на бумагу. Этот план вносят в техническую отчетность в графический раздел.

В дальнейшем формируется текст, содержащий информацию о земельном участке, а также данные об организации, выполнившей работы и заключение эксперта.

Обработка данных

Услуги сантехника в Москве и Московской области

Съемка с помощью теодолита, измеряющего вертикальные и горизонтальные углы, позволяет получить контурную карту местности. Обычно такой план необходим для создания ситуационного плана в крупных масштабах на равнинной местности.

Известно несколько способов, применяемых при проведении подобной съемки (например, полярные координаты, угловая засечка, створы). Выбор метода зависит от условий и характеристик исследуемой территории. Особенность теодолитной съемки заключается в необходимости измерения всех объектов, присутствующих на участке. При этом рельеф не берется во внимание. В случае необходимости дополнительно используют нивелир.

Результаты измерений, полученные в ходе теодолитной топосъмки, записывают в абрис. Это чертеж (схема), куда вносятся показатели угловых и линейных замеров.

На созданном плане отображаются все объекты территории: капитальные сооружения, заборы, колодцы, прочие объекты, имеющие границы. Намечаются они четкими контурами. Нечеткими контурами помечают границы пашен, леса, рек, дорог и тропинок.

Документы для собственника

Услуги сантехника в Москве и Московской области

Результаты топографических съемок действительны в течение 2 лет. Но если не происходило никаких существенных изменений, достаточно получить Акт о достоверности имеющихся сведений у геодезистов. Однако данные могут измениться в результате резкой смены рельефа, что потребует нового проведения съемок.

Строго соблюдать сроки действия чертежа необходимо при строительстве многоквартирных домов, промышленных зданий, особо сложных сооружений. Если речь идет о частных жилых помещениях, временные рамки позволяют застройщику пользоваться картой, составленной более трех лет назад.

Масштабное строительство многоэтажных сооружений (жилых или промышленных) ограничивает время действия съемки в соответствии с законодательными нормами. Застройщик не имеет права пользоваться устаревшим планом, иначе согласие экспертной комиссии он не получит.

Чтобы избежать отказа в разрешении на возведение здания, у владельца земельного участка должен быть план с актуальными данными о строительной площадке. Например, если планируется проведение работ на местности, подверженной смещению почвы, угол наклона поверхности через несколько лет может сильно измениться. Поэтому необходимо проводить геодезические съемки и оформлять карту с достоверной и актуальной информацией.

Необходимость в повторном изучении местности оговаривается в индивидуальном порядке. Сроки и стоимость услуг геодезистов указываются в договоре. В результате повторных измерений владелец получает обновленный план, позволяющий без проволочек согласовать проектную документацию.

Как сделать топосъемку самостоятельно

Услуги сантехника в Москве и Московской области

Оценить местность может исключительно специалист, у которого имеется соответствующее оборудование. Официальным документом может считаться только заверенный план, соответствующий всем нормам и требованиям законодательства. Однако для личных нужд допускается использование плана участка, составленного самостоятельно. С его помощью можно изменить территорию, например, обустроить водоем или проложить дорожки.

Какие инструменты потребуются

Услуги сантехника в Москве и Московской области

Чтобы провести топосъемку собственноручно, большой и дорогой набор инструментов не понадобится. Достаточно иметь:

С таким комплектом можно сделать приблизительные замеры, поэтому использовать их для капитального строительства не рекомендуется.

Проведение работ

Деревянные колья располагают в углах участках – основных точках. Между ними протягивают верёвки, которые не должны быть слишком натянутыми или провисающими. Точку крепления размещают в метре от земли. Рассчитать точное расстояние и место можно строительным уровнем.

Далее рулеткой измеряют расстояние от земли до верёвки и записывают полученные результаты на схему/чертеж участка. После сопоставляют полученные данные с действующим планом местности. При этом обязательно учитывают масштаб своего чертежа и официальной карты.

Видео

В сюжете - Что такое топографическая съёмка земельного участка и как она поможет увеличить срок эксплуатации вашего дома

В продолжение темы посмотрите также наш обзор Как поднять уровень земли на участке
