Как сделать дефлектор для дымохода

Для безотказной работы абсолютно любой печи нужен хороший приток воздуха и вывод газов, то есть тяга. Эти качества обеспечиваются грамотно сконструированными дымоходами. Такие факторы, как: ветер, атмосферные осадки, мусор забивающий дымоход, сильно ослабляют тягу и убавляют производительность печи. В такой ситуации самым простым и надёжным решением является установка дефлектора. В статье мастер сантехник расскажет,  как изготовить самодельный дефлектор для дымохода.

Что такое дефлектор

Дымовой дефлектор — препятствие воздушному потоку от ветра. Это простое, но довольно эффективное приспособление сможет оградить вашу дымовую трубу от ветра, атмосферных осадков, мелких птиц, падающей листвы и всяческого мусора. Ещё установленный дефлектор на оголовке дымохода значимо улучшает выброс дыма.

В зависимости от конструкции прибора определяются следующие его типы:

• Дефлектор Григоровича;
• Дефлектор ЦАГИ;
• Дефлектор круглый «Волпер»;
• Дефлектор в виде звезды «Шенард»;
• Н-образный дефлектор;
• Дефлектор открытого типа Astato.

Но смысл в установке подобного устройства возникает только когда дымоход грамотно сконструирован и смонтирован, нужной высоты в соответствии с проектом и верно подобранным сечением. Даже месторасположение дымовой трубы на кровле вносит свои корректировки.

Дефлекторы не рекомендуют ставить на выходы из газовых котлов. Причина в том, что зимой из-за низкой температуры выходящих потоков, на горизонтальных частях трубы скапливается конденсат и появляются сосульки, явно ухудшающие тягу. Дефлектор же этому ухудшению только способствует. Поэтому для газовых генераторов ставятся простые зонтики для предохранения от попадания мусора, листьев и осадков.

Конструкция и принцип работы

Обычно это изделие состоит из трех основных частей: цилиндра, диффузора и колпака. А также на него устанавливаются кольцевые отбои. Конструкции могут быть очень разными, существенно отличаться формой и размером, однако принцип действия всех модификаций всегда один.

Принцип действия любого дефлектора основан на законе Бернулли: чем больше скорость потока воздуха при изменении поперечного сечения, тем меньше статического давления в этом сечении. Как говорят, спецы в этом деле, дефлектор повышает КПД примерно от 15 до 20%.

Как функционирует дефлектор:

• Стенки верхнего цилиндра становятся на пути воздушных потоков, которые при ударе просто опоясывают его.
• Часть воздуха из общей струи поднимается по цилиндру вверх и подбирает выходящий из трубы дым.
• Интенсивность движения дыма, засасываемого внешним воздухом, становится более продуктивной для увеличения тяги.
• Независимо от того, с какой стороны направлены потоки ветра на дефлектор, в отопительном приборе всегда присутствует хорошая тяга. В верхнем цилиндре есть зазоры, через которые происходит подсасывание воздухом дыма.

В то же время при низовом ветре воздушные потоки образуют под колпаком дефлектора завихрения, замедляющие и препятствующие выходу дыма из трубы. Этот недостаток присущ всем подобным приспособлениям. Тем не менее для решения этого вопроса можно порекомендовать поставить под зонтом дефлектора перевернутый вверх конус. Такой нехитрый фокус будет способствовать отражению, рассечению и выводу наружу воздушных потоков, смешанных с дымом.

Самостоятельное изготовление

Прежде чем приступить к созданию дефлектора, нужно запастись следующими материалами и инструментами:

• Лист оцинкованной либо нержавеющей стали толщиной 0,5–1 мм.
• Ножницы по металлу или болгарка с отрезным кругом.
• Дрель.
• Молоток.
• Пассатижи.
• Заклёпочник с заклёпками (болты с гайками).
• Картон для шаблона.
• Чертёж.

Для расчёта параметров дефлектора, следует узнать внутренний диаметр трубы дымохода.

По этой таблице можно рассчитать точные размеры дефлектора исходя из диаметра дымовой трубы:

Если вашего диаметра нет в таблице, расчёты можно сделать по чертежу:

Последовательность производимых действий:

• Сначала рисуем детали на картоне в натуральный размер.

• Подгоняем детали друг к другу так, как если бы это был готовый дефлектор. Если все устраивает, начинаем переносить на металл.
• Элементы из картона кладём на металл и обводим маркером.
• Вырезаем детали. Кромку реза подгибаем пассатижами и простукиваем молотком чтобы выровнять.

• Диффузор сворачивается в форме конуса. Для соединения краёв просверливаем отверстия и соединяем заклёпками (можно также использовать сварку полуавтомат).

• По аналогии с диффузором изготавливается внешний корпус (сворачиваем цилиндром).

• Вырезаем три полоски металла шириной 5 см и длиною 20 см для лапок крепления зонта. По краям сверлим отверстия для крепежа. Загибаются лапки перпендикулярно большей стороне согласно чертежу.

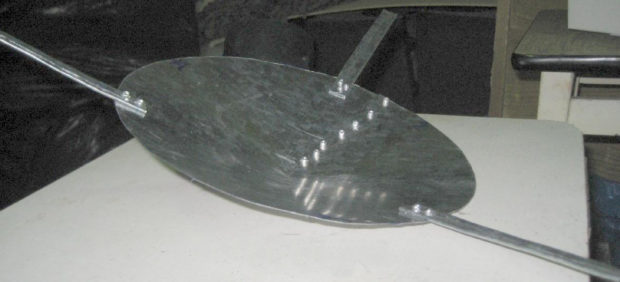

• В зонтике сверлятся отверстия для болтов 4–5 см от края. Лапки крепятся к зонтику болтами или заклёпками.

• Сверлим отверстия под крепёж в диффузоре, предварительно наметив их прикладывая зонтик с уже прикрученными лапками.
• Собираем воедино диффузор и зонтик.

• Вставляем конструкцию во внешний цилиндр, сверлим отверстия напротив лапок и соединяем болтами или заклёпками.

Особенности применения:

• Дефлекторы применимы к печам работающим с твёрдым топливом, за исключением вращающегося шарообразного.
• Применяются переходные патрубки для крепежа дефлектора для дымоходов, имеющих круглое сечение к квадратным или прямоугольным трубам.
• Дымоходы большого сечения (камин) крепятся дополнительными лапами из полосок стали для большей устойчивости.

Видео

В сюжете - Как сделать дефлектор для дымохода

Итог

Дефлектор будет работать на полную силу в том случае, если будет сконструирован по определённым пропорциональным размерам. Установка дефлектора связана с высотными работами, безопаснее и легче это делать вдвоём и обязательно со страховкой. Если вам не по силам самостоятельная установка, то лучше пригласит профессионалов, имеющих опыт по установке этих полезных устройств.

В продолжение темы посмотрите также наш обзор Дымник на трубу дымохода — назначение, виды, монтаж
