Сантехник ...: Коды ошибок газовых котлов Вайлант (Vaillant)

Хороший котел отличается от плохого тем, что его работу и текущее состояние легко контролировать. В этом смысле продукция компании Vaillant может служить образцом. Коды ошибок их котлов охватывают большую часть проблемных ситуаций, поэтому табличку с расшифровкой лучше держать рядом с отопительным оборудованием. В этой статье мастер сантехник расшифрует для вас коды ошибок котлов Вайлант (Vaillant).

Особенности диагностики

Коды ошибок газового котла Vaillant могут появляться не только при поломке. Некоторые значки высвечиваются в ходе работы техники, во время переключения режимов. Разобраться в периодичности появления помогут обозначения. Например, если код начинается с буквы «F» — это означает ошибку (неисправность). Если с буквы «S» — это состояние прибора.

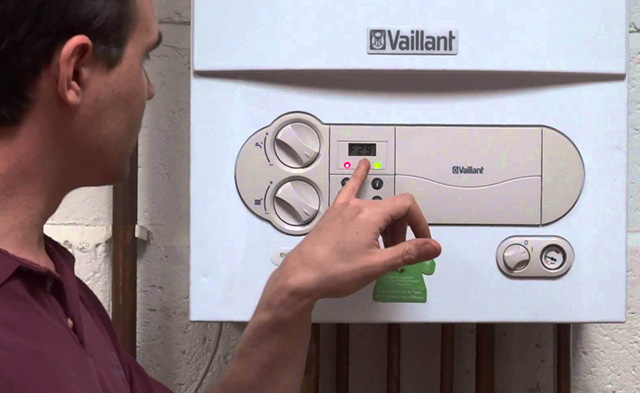

Если вы впервые увидели на дисплее символы, перезагрузите котел. Возможно, это системный сбой. Если код появился повторно, необходимо разобраться в проблеме и устранить неполадку.

Коды ошибок котлов Vaillant предыдущих поколений

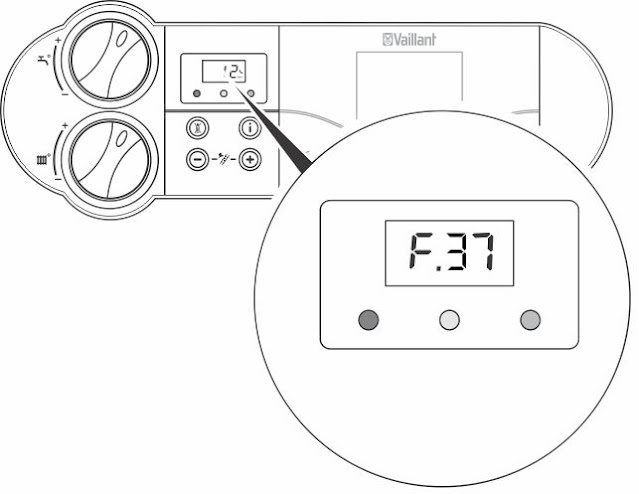

Газовые котлы Vaillant, как и отопительные установки многих других марок, отображают сообщения об ошибках на основном дисплее прибора. Когда происходит сбой или возникает неполадка, котел вместо основной информации (температуры в контуре или рабочего давления в системе) выдает на ЖК-экран условный код, означающий ту или иную проблему. Так как места на экране не так уж много, котлы Vaillant сообщают о сбоях и неисправностях в виде очень короткого кода, который состоит из буквы F и двух цифр.

Информация о кодах ошибок, приведенная в данном разделе, справедлива в отношении настенных газовых котлов традиционного типа Vaillant atmoTEC plus (с индексами VU и VUW) и Vaillant turboTEC plus (с индексами VU и VUW), конденсационных установок Vaillant ecoTEC pure (с индексом VUW), а также напольных конденсационных котлов Vaillant серий ecoVIT, ecoVIT exclusiv, auroCOMPACT и ecoCOMPACT. Поскольку таблица является «сборной солянкой» условных обозначений, использующихся в разных моделях отопительного оборудования, некоторые коды для определенных приборов могут быть «невидимыми».

Расшифровка кодов:

F.00 — Нет сигнала от датчика температуры линии подачи.
F.01 — Нет сигнала от датчика температуры обратной линии.
F.02 — Нет сигнала от датчика температуры горячей воды.
F.03 — Нет сигнала от датчика температуры бака.
F.05 — Нет сигнала от наружного датчика температуры дымовых газов.
F.06 — Нет сигнала от внутреннего датчика температуры дымовых газов.
F.10 — Короткое замыкание датчика температуры линии подачи.
F.11 — Короткое замыкание датчика температуры обратной линии.
F.12 — Короткое замыкание датчика температуры горячей воды.
F.13 — Короткое замыкание датчика температуры бака.
F.15 — Короткое замыкание наружного датчика температуры дымовых газов.
F.16 — Короткое замыкание внутреннего датчика температуры дымовых газов.
F.20 — Блокировка работы защитой от перегрева. Термистор неисправен, поэтому система не реагирует на перегрев. Поставьте рабочий элемент.
F.22 — Недостаточное количество воды. Давление воды в системе ниже нормы. Ошибка появляется вследствие неисправности датчика или циркуляционного насоса, а также из-за протечек. В большинстве случаев проблему можно решить, долив воду в систему.
F.23 — Мало воды в котле. Убедитесь, что сенсоры подающей и обратной линии правильно подключены. Прочистите насос, может, он блокирован посторонним предметом. Либо его производительности недостаточно для обслуживания системы.
F.24 — Низкий уровень теплоносителя. При этом температура резко повышается. Падает давление. Удалите лишний воздух. Смотрите решения для F23.
F.26 — Проблемы с работой газовой арматуры. Неправильное подключение серводвигателя. Подтяните штекер, замените поврежденные провода.
F.27 — Обнаружение пламени при закрытом топливном клапане. Проведите диагностику системы защиты, магнитного клапана.
F.28 — Пламя не обнаружено. Котлу не удается разжечь пламя. Ошибка может заключаться в проблемах с газом (если перекрыт кран, неисправен газовый клапан или давление в магистрали ниже нормы), попадании воздуха в систему, неисправностях газовой арматуры, а также быть последствием неполадок в системе розжига или электронном блоке управления.
F.29 — Пламя погасло. Горелка тухнет во время работы котла из-за скачков давления газа в магистрали, забитой системы отвода дымовых газов или проблем с внутренней проводкой, электродом розжига, трансформатором или электроникой.
F.32 — Вентилятор вращается слишком быстро или слишком медленно. Обороты вентилятора находятся за пределами допустимого диапазона. Он может быть заблокирован или неисправен.
F.33 — Ошибка реле давления. Причины неполадок обычно заключаются в неисправностях реле и вентилятора. Иногда ошибка появляется из-за повреждения кабелей, а также неисправностей электроники или датчика Холла.
F.35 — Нехватка воздуха. Котел не получает нужного количества воздуха из-за неисправности вентилятора или обрыва его проводов. Возможны проблемы с приточными и вытяжными воздуховодами. Сигнал бывает ошибочным (из-за неисправности датчика Холла или электроники).
F.36 — Утечка дымовых газов. К появлению данной ошибки приводят неполадки в системах подачи воздуха и отвода дымовых газов. Проверка подлежат все воздуховоды и дымоходы, а также вентиляторы с их кабелями.
F.37 — Вентилятор работает в аварийном режиме. Из-за проблем с притоком воздуха или вследствие забитой системы дымоудаления вентилятор работает с повышенной скоростью.
F.42 — Ошибка кодирующего резистора. Резисторы, с помощью которых кодируются мощность котла и тип газового топлива, повреждены или отсутствуют. Необходимо проверить соответствующий участок электронной платы. Ошибка часто появляется в паре с F.70.
F.45,F.48 — Отсутствие сигналов или замыкание датчиков горячей воды.
F.49 — Ошибка шины eBUS. Из-за обрыва проводов, короткого замыкания или перегрузки напряжение на клеммах шины eBUS выходит за пределы нормы.
F.50 — Ошибка датчика давления дымовых газов. Система дымоудаления забита или повреждена.
F.51 — Возможна утечка дымовых газов. Датчик показывает, что температура дымовых газов выше нормы. Возможна утечка. Необходимо проверить дымовую трубу и обеспечить свободный приток свежего воздуха к котлу.
F.52 — Нет сигнала от датчика массового потока.
F.53 — Ошибка датчика массового потока. Ошибка появляется, если давление газа ниже нормы или фильтр в трубке Вентури забит грязью или заполнен водой.
F.61 — Сбой привода газового клапана. Клапан-отсекатель не работает должным образом из-за замыкания, обрыва проводов или неисправностей электроники.
F.62 — Нет соединения с газовым клапаном. Возникла задержка с выключением газовой арматуры из-за неисправности привода, обрыва кабелей или дефекта электронной платы.
F.63 — Ошибка EEPROM. Электронная плата блока управления неисправна.
F.64 — Ошибка электроники или терморезистора. Короткое замыкание терморезистора на одном из контуров или сбой электроники.
F.65 — Перегрев электроники. Электронная плата имеет слишком высокую температуру из-за собственных неисправностей или внешнего нагрева (например, при размещении котла слишком близко к включенной газовой плите).
F.67 — Недостоверный сигнал пламени. Распознается нереалистичный сигнал от датчика ионизации, возможны неполадки в электронном блоке управления.
F.68 — Пламя нестабильное. Не удается обеспечить стабильное горение. Причины могут заключаться в попадании воздуха в газопровод, низком давлении газа, засорении системы отвода дымовых газов или обрыве проводов в системе розжига.
F.70 — Недействительный код аппарата. Настройка котла (при вводе в эксплуатацию или после замены электронной платы) выполнена неправильно.
F.71 — Ошибка температурного датчика в подающей линии.
F.72 — Ошибка температурного датчика в подающей и (или) обратной линии.
F.73, F.74 — Ошибки датчиков воды (отсутствие сигналов, короткие замыкания или недостоверные сигналы).
F.75 — Ошибка датчика давления при включении насоса.
F.77 — Сбой клапана дымовых газов или насоса для конденсата.
F.80 — Ошибка датчика actoSTOR.
F.81 — Ошибка насоса.
F.83, F.85 — Ошибки, недостоверные значения или неправильный монтаж температурных датчиков, установленных на трубах подающего и обратного контуров.
F.86 — Срабатывание тепловой защиты в контуре подогрева пола.
F.90 — Нет связи с модулем накопителя.
F.91 — Ошибка датчика на модуле накопителя.

Данный список не являются исчерпывающим. В него не включены коды особо редких ошибок, а также неисправности, которые проявляются исключительно при эксплуатации котла в паре с каким-либо специфическим оборудованием, вроде солнечного коллектора или теплового насоса.

Коды ошибок самых современных котлов Vaillant

Самое новое (по состоянию на 2022 год) поколение газовых котлов Vaillant оснащается увеличенными дисплеями, способными отображать больше символов, и более современными блоками управления. Электронные «мозги» этих приборов могут анализировать больше информации и обрабатывать данные от значительно большего количества датчиков, чтобы обеспечить как можно более точную работу котла и максимальный КПД. Поэтому и система диагностики у котлов Vaillant последнего поколения сложнее, чем у предыдущих. Она использует модифицированную систему кодирования ошибок. Теперь коды состоят из буквы F и трех цифр.

Данная таблица является компиляцией кодов ошибок, которые появляются на дисплеях одноконтурных и двухконтурных конденсационных настенных котлов Vaillant ecoTEC plus, выпускающихся с 2021 года. К некоторым кодам прилагаются краткие объяснения или алгоритмы поиска неисправностей. Если же они не указаны, то проблемы следует искать в работе датчиков, штекеров или кабелей.

Расшифровка кодов:

F.000 — Нет сигнала от датчика температуры линии подачи.
F.001 — Нет сигнала от датчика температуры обратной линии.
F.002 — Нет сигнала от датчика температуры горячей воды.
F.003 — Нет сигнала от датчика температуры бака.
F.010 — Короткое замыкание датчика температуры линии подачи.
F.011 — Короткое замыкание датчика температуры обратной линии.
F.012 — Короткое замыкание датчика температуры горячей воды.
F.013 — Короткое замыкание датчика температуры бака.
F.020 — Срабатывание ограничителя температуры. Ограничитель перекрыл газовый клапан из-за перегрева теплоносителя в линии подачи или обратном контуре. Ошибка может быть связана с неисправностью датчика, но чаще возникаете из-за того, что циркуляционный насос заблокирован или работает с производительностью ниже требуемой.
F.022 — Давление воды ниже нормы. Датчик давления определил падение давления воды ниже допустимого предела. Необходимо убедиться в отсутствии протечек и исправности датчика, после чего долить в систему воду.
F.023 — Слишком большой перепад температур. Чрезмерно большая разница между показателями датчика в подающем и обратном контурах. Ошибка возникает, когда насос неисправен или работает с пониженной производительностью из-за загрязнения.
F.024 — Слишком быстрое нарастание температуры. Температура в контуре отопления растет быстрее, чем следует. Появление данного кода ошибки обычно означает, что насос плохо работает или неправильно настроен.
F.025 — Температура дымовых газов выше нормы. Ошибка, сообщающая о перегреве в системе дымоудаления. Чаще всего она появляется, если котел неправильно настроен (например, работает на пропане, а настроен на работу на бытовом газе). Причинами перегрева также могут быть неправильный монтаж (слишком близко к газовой плите) или избыточная мощность котла для данного отопительного контура.
F.027 — Горелка выключена, но распознается пламя. Датчик ионизации «видит» пламя, несмотря на перекрытый газ и выключенную горелку. Проблемы могут таиться в неисправности самого датчика, неполадках газовой арматуры (например, клапан пропускает газ) или попадании влаги на электронную плату.
F.028 — Пламя не обнаруживается. Не удается разжечь горелку. У данной неполадки может быть множество причин: перекрытый газ или низкое давление газа в магистрали, неисправности реле или электромагнитного клапана, блокировка подачи воздуха или засорение системы удаления дымовых газов, обрывы в контуре розжига или сбои в работе электроники.
F.029 — Пламя погасло. Горелка погасла, повторный розжиг не удался. Ошибка может заключаться в проблемах с подачей газа, неисправностью электрода или трансформатора, засорении трубы для стока конденсата или блокировке дымохода.
F.032 — Вентилятор вращается слишком медленно. Скорость вращения вентилятора может быть ниже нормы, если он заблокирован частицами грязи или инородными предметами. При полной остановке вентилятора проблемы могут заключаться в плохих контактах на штекере, повреждении питающего кабеля, неисправности датчика Холла или дефекте электронной платы.
F.035 — Блокировка подвода воздуха или отвода дымовых газов. Котлу не удается поддерживать нормальную работу из-за нехватки свежего воздуха. Либо воздух не попадает к топке в должном объеме, либо дымовые газы не уходят из камеры сгорания. Требуется полная проверка обеих систем, а также электродов с их кабелями и трубы для стока конденсата.
F.040 — Коэффициент избытка воздуха ниже нормы. Котлу не удается поддерживать оптимальное соотношение воздуха и газового топлива. Следует проверить настройки котла, состояние газовой арматуры и системы отвода дымовых газов, работу вентилятора и давление газа в магистрали. Иногда данная ошибка появляется из-за забитой трубы для стока конденсата.
F.042 — Ошибка кодирующего резистора. Настройки котла, заданные с помощью кодирующих резисторов, неправильные или не считываются. Следует проверить плату управления и жгут ведущих к ней проводов.
F.044 — Неправильный сигнал ионизации управляющего электрода. К появлению ошибки приводят: неисправности электрода или обрыв проводов, неполадки электроники или газовой арматуры, засоры в дымоходе или трубе для стока конденсата, а также проблемы с давлением или качеством газа.
F.047 — Недостоверный сигнал датчика температуры на выходе из внутреннего бака.
F.049 — Ошибка шины eBUS. Из-за повреждения, перегрузки, неправильного монтажа или скачков напряжения в сети нарушены работа шины eBUS.
F.057 — Сбой в регулировке сжигания. Произошел сбой в работе котла. Причинами могут быть: блокировка дымового тракта, неисправность газового клапана, засор в сифоне для конденсата, повреждение вентилятора или проблемы с электроникой.
F.061 — Сбой привода газовой арматуры. При управлении газовым клапаном происходят задержки или отказы. Неполадки могут заключаться в самом клапане, а также быть следствием короткого замыкания или неисправности электронного блока управления котлом.
F.062 — Проблемы с выключением пламени. Ошибка может появиться вследствие неисправности газового клапана, электронной платы или электрода розжига.
F.063 — Ошибка EEPROM. Плата неисправна, требуется замена.
F.064 — Сигнал не удается интерпретировать. Не удается получить или обработать сигнал от одного из температурных датчиков (на линии подачи или в обратном контуре). Причина может заключаться в неисправности датчика или неполадках, связанных с электроникой котла.
F.065 — Перегрев электроники. Температура электронной платы критически высокая. Ошибка может быть результатом неисправности платы управления или следствием внешнего нагрева.
F.067 — Неисправность датчика ионизации. Система контроля пламени показывает наличие проблем. Они могут заключаться в неисправности электрода, кабелей или управляющей электроники. Иногда данная ошибка появляется из-за некорректной работы системы отвода дымовых газов.
F.068 — Нестабильное пламя. Горелка работает нестабильно. Причины могут крыться в скачках давления газа, неисправном газовом клапане, наличии воздуха в газопроводе, неверном соотношении воздуха к газу, неисправности управляющего электрода. Данная неполадка также проявляет себя, если заблокирован дымоход или засорена труба для стока конденсата.
F.070 — Недействительный код устройства. Котел настроен неправильно, в блоке управление «прошито» неверное значение мощности прибора. Требуется перенастройка.
F.071 — Ошибка датчика температуры в линии подачи.
F.072 — Неправильная разница показаний датчиков температуры в линии подачи и обратном контуре.
F.073 — Короткое замыкание датчика давления воды.
F.074 — Нет сигнала от датчика давления воды.
F.075 — Ошибка датчика давления при запуске насоса.
F.076 — Неисправность предохранителя первичного теплообменника.
F.077 — Ошибка внешнего оборудования (клапана дымовых газов или насоса для отвода конденсата).
F.078 — Внешний регулятор температуры не совместим с данным котлом.
F.080 — Ошибка датчика температуры холодной воды на входе в накопитель.
F.081 — Сбой в заполнении накопителя водой. К появлению данной ошибки могут привести неисправность насоса или его блокировка, обрыв проводов, неработоспособность трехходового клапана или отложения на вторичном теплообменнике.
F.083 — Медленный нагрев. Электроника фиксирует слишком медленный рост температуры, если давление в системе ниже нормы или неисправны температурные датчики.
F.084, F.085 — Датчики, фиксирующие температуру в линии подачи и обратном контуре, установлены неправильно или перепутаны местами.
F.087 — Нет соединения с трансформатором розжига.
F.088 — Нет соединения с электромагнитным газовым клапаном.
F.089 — Насос подключен неправильно или не совместим с данным котлом.
F.090 — Нет соединения с внутренним накопителем.
F.092 — Переналадка котла для работы на другом виде газа выполнена неправильно.
F.095, F.096 — Неисправности привода газового клапана.
F.194 — Блок питания электронной платы неисправен.
F.195 — Напряжение в сети значительно ниже нормы.
F.196 — Напряжение в сети значительно выше нормы.
F.317 — Ошибка датчика объемного расхода воды в контуре горячего водоснабжения.
F.318 — Неисправность привода трехходового клапана.
F.320 — Отопительный насос заблокирован, попытки разблокировать его не удались.
F.321 — Электроника насоса неисправна.
F.322 — Перегрев отопительного насоса.
F.323 — Отопительный насос работает «насухо».
F.324 — Отопительный насос не имеет питания.
F.325 — Блокировка или неисправность отопительного насоса.
F.326 — Ошибка гидравлического датчика или исполнительного устройства.
F.344 — Управляющие электроды подлежат замене.
F.346 — Сложный розжиг. Электроника определила, что розжиг горелки производится со значительными трудностями. Проверке подлежат практически все узлы и агрегаты котла
F.707 — Нет связи между дисплеем и электронным блоком управления.
F.905 — Интерфейс обмена данными не работает.

В данной таблице приведены не все коды ошибок, вызывающих сбои в работе котлов Vaillant, а лишь часть их. Полную версию таблицы, описывающую все возможные неисправности и неполадки, можно найти в «Руководстве по монтажу и сервисному обслуживанию» для определенной модели оборудования.

Коды сообщений о состоянии котлов Vaillant

Режим отопления:

S30 — наружный термостат блокирует отопление.
S31 — блокировка отопления. Работает летний режим.
S33 — включена функция «Антизамерзание». Блокировка в течение 20 минут.
S36 — на регуляторе установлено 20 градусов. Режим отопления не срабатывает.
S41 — превышено номинальное давление (2,8–4,5 Бар).
S42 — не включается горелка. Причины: сработал клапан отвода, сломался насос конденсации.
S51 — продукты сгорания попали в помещение.
S53 — ожидание 2,5 минуты. Мало воды.
S54 — ожидание 20 минут.
S96, S97, S98 — тестовый режим.

Что делать, если котел Vaillant постоянно выбивает ошибки

Отопительное оборудование Vaillant считается качественным и надежным. Но и оно не застраховано от ошибок и неполадок. В руководствах по эксплуатации котлов производитель настойчиво советует пользователям не вмешиваться в работу оборудования (кроме выполнения базовых настроек и регулировок, а также доливания воды в систему). Во всех остальных случаях рекомендуется позвонить в сервисный центр, занимающийся обслуживанием котлов данной марки, и вызвать специалиста. Поэтому данную статью следует рассматривать исключительно в качестве источника информации о неполадках в котлах Vaillant, а не как руководство по ремонту.

Тем не менее, у владельцев отопительного оборудования есть возможность существенно сократить количество сообщений об ошибках. Для этого нужно подключать котел не напрямую в сеть, а через стабилизатор или ИБП. Электронные модули, управляющие работой котлов, и датчики, регистрирующие основные рабочие параметры, очень чувствительны к скачкам и просадкам напряжения. А стабилизатор или бесперебойник могут обеспечить более «комфортные» условия для работы отопительного оборудования.
