Внутреннее строение газовой колонки довольно сложное и представлено множеством деталей. Одной из них является водяной блок, который также называют водяным редуктором, водяным узлом, водяным регулятором или «лягушкой». В статье мастер сантехник расскажет о его устройстве, принципе работы и возможных неисправностях.

Принцип работы водяного блока колонки

Проточные водонагреватели включаются сразу после открытия крана водоснабжения и выключаются после его закрытия. Рабочий процесс регулирует водяной блок газовой колонки.

Водяной редуктор состоит из:

Основания и крышки с винтами.
Диафрагмы (мембраны) с закрепленным на штоке диском (тарелкой).
Регулятора расхода.
Сопла Вентури.
Регулятора потока.
Селектора температуры.
Фильтра для горячей воды.

В зависимости от материала изготовления водяной блок бывает:

Латунным, то есть сделанным из сплава меди с цинком. Латунь часто применяется в создании сантехнических приборов.
Пластиковым. Такой узел весьма практичен и отличается длительной службой.
Полиамидным. Дополнительную долговечность такому блоку обеспечивает присутствующее в его составе стекловолокно.

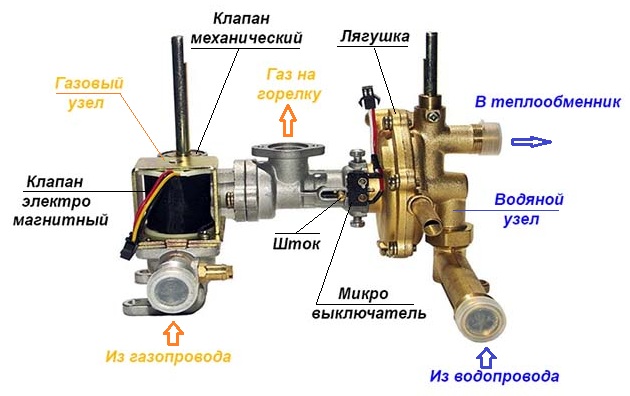

Полое устройство «лягушки» разделено на две части при помощи резиновой мембраны. Одна половина редуктора подключена к ХВС, во второй расположен шток, подсоединенный к газовому клапану. На металлическом стержне автоматических водонагревателей расположены «крылья», подключенные к блоку электророзжига.

Принцип работы газоводяного узла газовой колонки следующий:

При открытии крана ГВС одна из полостей заполняется водой;
Под напором воды оказывается давление на мембрану водяного узла;
Диафрагма под давлением выгибается и надавливает на шток, расположенный во второй полости;
Металлический стержень давит на клапан открывая подачу газа;
В автоматических колонках на штоке расположены ушки, соединенные с блоком розжига;
На горелку подается искра, поджигающая пламя;
Носле закрытия крана ГВС, конструкция и внутренние детали узла приходят в обратное движение;
Шток возвращается в первоначальное положение благодаря пружине и закрывает подачу газа.

Устройство редуктора газового водонагревателя может отличаться в зависимости от модели газовой колонки, но общий принцип работы узла остается неизменным. Любые неисправности отражаются на сбоях в работе оборудования. Определить поломку можно по нескольким характерным признакам.

Возможные неисправности

Поломка водяного блока считается одной из наиболее распространенных неисправностей в газовых водонагревателях. Наиболее частая причина выхода блока из строя заключается в деформации или загрязнении мембраны. На ней могут откладываться соли, а также возможно образование трещин. При таких повреждениях узел перестает функционировать, что мешает доступу газа в колонку.

Также довольно частой проблемой является засорение фильтров водяного редуктора, а вследствие частого включения и отключения прибора узел изнашивается, что приводит к течи в местах расположения уплотнителей.

Вам обязательно нужно проверить водяной узел, если:

Напор воды нормальный, а колонка не включается (повреждена мембрана или загрязнился шток).
Напор холодной воды нормальный, а горячая поступает с очень слабым напором (образовался засор).
Кран горячей воды открыт, а колонка начала работать лишь через некоторое время (проблема с регулятором потока).
Кран горячей воды закрыт, но колонка еще некоторое время работает (проблема с регулятором потока).
Колонка отключается во время работы или не набирает нужную мощность (повредилась мембрана).

Ремонт и обслуживание

Чтобы газовая колонка функционировала исправно, водяной узел стоит периодически разбирать и прочищать, а также осматривать для своевременного обнаружения участков деформации и мелких трещин. Замена мембраны в водяном редукторе рекомендуется даже при малейшей деформации данной детали.

Отключив колонку от водо- и газоснабжения, нужно открыть кран горячей воды, чтобы сбросить давление. После этого необходимо снять кожух аппарата и отыскать на трубе холодной воды водяной редуктор. Открутив фиксирующие деталь к трубам гайки и крепящие редуктор к газовому узлу винты, регулятор можно снять.

Чтобы его открыть, раскручиваются расположенные по кругу болты, которые удерживают его две части (обычно их восемь). Осмотрев мембрану и корпус, выполняют требуемые манипуляции (очистка, замена), после чего узел собирается и монтируется на свое место внутри колонки. При этом важно не перепутать подключение патрубков (диаметр входного должен быть больше). Также следует убедиться в достаточной герметизации всех соединений.
