Зачем нужна накопительная ёмкость

В ряде случаев владельцу загородного участка приходится устанавливать незамысловатое, но очень нужное устройство — накопительный бак для водоснабжения дачи. В сущности, это простейшее изделие и устройством-то назвать нельзя, но в организации автономного водопровода оно может сыграть весьма заметную роль. Из чего делаются такие баки, как их монтировать и применять расскажет мастер сантехник.

Когда нужен бак-накопитель

Жителям городских квартир стабильное водоснабжение с постоянным напором представляется чем-то само собой разумеющимся, о чем не стоит и задумываться.

Но для обитателей коттеджных и дачных поселков данный вопрос далеко не всегда решается просто.

Хорошо, если есть надежный и доступный источник воды – подключай к нему насосную станцию и пользуйся вволю.

Но довольно часто условия водоснабжения не являются столь идеальными.

Приведем типичные ситуации:

• Дом подключен к централизованному водопроводу, но вода подается не все время, а только несколько раз в сутки;
• На участке организовано автономное водоснабжение, но скважина или колодец имеет недостаточную производительность и быстро пустеет;
• Вода подается в дом насосом, но электричество часто отключают.

Пользоваться при таких обстоятельствах водопроводом – сущее мучение: когда вода не нужна – она есть; как только в ней возникает необходимость – не выжмешь ни капли. Вот тут-то и пригодится накопительный бак, который будет играть роль аккумулятора. Функция его довольно проста: в период минимального водопотребления он будет потихонечку запасаться водой, а в часы максимального расхода – поставлять ее в водопроводную сеть.

Схема система водоснабжения частного дома с накопительным баком

Практикуют два способа подключения накопительной емкости к водопроводной системе – с верхним и нижним положением.

С верхним расположением

Бак устанавливается на втором этаже дома или в чердачном помещении. По тому же принципу работают водонапорные башни в деревнях и небольших поселках. Такой вариант имеет следующие преимущества:

• Вода поступает к точкам водоразбора самотеком без применения насоса, при этом система водоснабжения является энергонезависимой (может работать без электричества)
• Емкость легко устанавливать и обслуживать.

Следует сделать оговорку: хотя вода и поступает самотеком, ожидать сильного напора не приходится. Как известно, перепад высот в 10 м создает напор в 1 атм. Таким образом, если разместить бак-накопитель на чердаке двухэтажного дома с потолками высотой 3 м, то давление воды в кране на первом этаже составит приблизительно 0,6 атм., и это без поправки на гидравлическое сопротивление трубопровода. На втором этаже напор будет вполовину меньше.

Душ Шарко при такой системе водоснабжения устанавливать бессмысленно, но для дачного домика она вполне сгодится.

Существенный недостаток данной схемы состоит в том, что накопительная емкость занимает полезное пространство. Ведь чердак можно было бы превратить в мансарду или использовать для хранения каких-нибудь вещей или сезонного оборудования. В качестве альтернативного решения можно предложить установку бака на специальной эстакаде вне дома, но это чисто летний вариант.

Обратите внимание! Для пользования водой зимой придется сооружать электрообогрев и утепление не только самого бака, но и ведущих к нему и от него трубопроводов.

С нижним расположением

Этот вариант выбирают те, кто стремится все доступное пространство использовать с максимальной эффективностью.

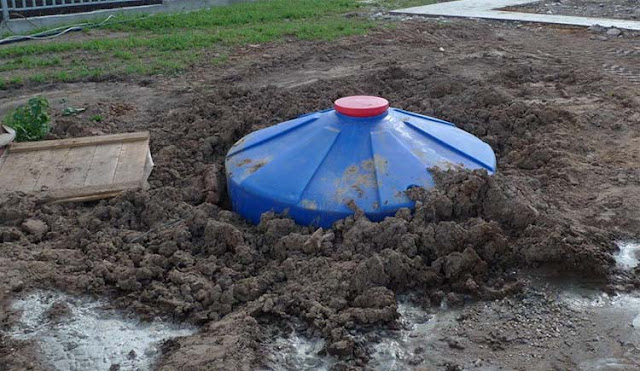

При данной схеме накопительный бак закапывают в землю. При этом размеры бака ничем не ограничиваются.

Очевидно, данный вариант также не является безупречным. Прежде всего в схему водоснабжения придется вводить насосную станцию, без которой вода в кран или стиральную машину не попадет. Второй момент, расположенную под землей емкость трудно ремонтировать и чистить. И последнее, чтобы минимизировать воздействие сил морозного пучения, поверхность над баком придется утеплять.

Особенности подземной установки:

• Пластмассовый бак должен иметь круглую форму или ребра жесткости, в противном случае вокруг него необходимо будет соорудить бетонную оболочку.
• В верхней части необходимо предусмотреть отверстия для ревизии и чистки.

Бак следует устанавливать с уклоном до 15 градусов, так чтобы осадочные массы скапливались с одной стороны как раз под люком.

Объем накопительного бака

При расчете объема накопительной емкости учитывают два фактора:

• Расход воды в доме или на участке: потребление воды у всех разное, поэтому рекомендовать что-либо однозначно в данном случае нельзя. Для приблизительного расчета можно воспользоваться среднестатистическими данными. Так, в доме со всеми удобствами (кроме кухонной мойки, туалета и ванной учитывают посудомоечная и стиральная машины) за сутки на одного человека расходуется примерно 170 – 200 л воды. При более скромном режиме – только для умывания, питья и приготовления пищи (например, в дачном домике) – потребности сокращаются до 60 – 80 л/сут на человека.
• «График работы» и производительность источника водоснабжения: как бы мы ни считали свои потребности, хоть двести, хоть триста литров на человека – многое зависит от того, сколько воды поступает из источника. Нет никакого резона тащить на чердак кубовую емкость, если за сутки в нее можно накачать не более 500 л. Без большого бака можно обойтись и в том случае, если перебои с водоснабжением имеют кратковременный характер и существенная доля потребностей в воде покрывается напрямую, без «услуг» накопителя.

Обратите внимание! Часто бак-накопитель путают с гидроаккумулятором насосных станций (НС). Это не совсем правильно. Оба устройства выполняют схожую функцию, но объем гидроаккумулятора НС, имеющего внутри резиновую грушу или мембрану, составляет не более 100 л (чаще всего 25 – 50 л). Он нужен только для того, чтобы предотвратить частые включения насоса, и не может компенсировать длительные перебои с водой.

Конструкция

Накопители для водоснабжения изготавливают из пищевой «нержавейки» (марка стали – 12Х18Н10Т) либо из пищевой пластмассы.

Материал обязательно должен быть качественным, иначе в воду будут попадать нежелательные химические соединения, что вредно для здоровья людей, потребляющих данную воду.

Особенности конструкции:

• На входной трубе устанавливают поплавковый кран из тех, какие применяют в бачках унитазов. Если вода в бак закачивается из собственной скважины или колодца, вместо крана устанавливают поплавковый выключатель для насоса.
• На случай поломки поплавкового механизма ниже входного отверстия врезают переливную трубу, подсоединенную к канализации.
• Также на входе необходимо поставить фильтр. Существует несколько разновидностей: сетчатые (грязевики), циклоны и центробежные фильтры-насосы. Первая группа применяется при относительно чистой воде, остальные две – при высокой загрязненности. Сетчатый фильтр следует установить и на выходной трубе. Лучше, если он будет расположен на вводе главной трубы в дом непосредственно перед разводкой.
• В бак с непрозрачными стенками врезают уровень. Он поможет определить, хватит ли воды, к примеру, для стиральной машины.
• Необходимо обеспечить возможность удаления осадка. Подземные емкости, как уже было сказано, чистятся через расположенный сверху люк. Баки, предназначенные для установки наверху, оснащаются дренажной трубой, которая врезается у самого днища.
• Заполнение бака следует осуществлять чрез рассеиватель — насадку для душа или садовой лейки. Это предотвратит перемешивание воды с придонным слоем, содержащим осадок.
• Сверху в емкость врезается вентиляционная труба (дыхало). Она должна быть изогнута так, чтобы входное отверстие было направлено вниз. На входе в вентиляционную трубу следует закрепить сеточку, предотвращающую попадание внутрь бака мусора и насекомых.

Обратите внимание! Труба для вентиляции должна иметь достаточно большой диаметр. Также необходимо следить, чтобы ее фильтр не был забит всевозможным мусором, например, тополиным пухом. Если слить воду из бака без доступа воздуха, атмосферное давление может сплющить его, как консервную банку.

Монтаж водопровода

Устройство водопроводной сети выполняется поэтапно.

Если вода добывается из скважины, на ней устанавливается насос.

Его тип зависит от глубины источника:

• до 8 м – поверхностный насос;
• от 8 до 20 м – поверхностный насос с выносным эжектором;
• свыше 20 м – погружной насос.

Всасывающий трубопровод поверхностного насоса должен оснащаться обратным клапаном. Если применяется погружной насос, обратный клапан устанавливают на ведущем к дому трубопроводе.

В автоматическом режиме включение и отключение насоса осуществляется согласованными сигналами трех элементов:

• датчика уровня, установленного в скважине;
• реле защиты от сухого хода;
• поплавкового выключателя, установленного в накопителе.

Гибким армированным шлангом диаметром в 1» насос подключается к полиэтиленовому трубопроводу (наружный диаметр – 32 мм), проложенному до накопителя.

Если бак имеет большой объем и устанавливается на междуэтажном перекрытии, под него следует уложить настил из толстых досок, который распределит весовую нагрузку на большую поверхность.

Монтаж поплавкового крана выполняют в следующем порядке:

• На хвостовик клапана надевается шайба, после чего он вставляется во входное отверстие.
• Затем с внутренней стороны на хвостовик одеваются: пластина жесткости, вторая шайба и фиксирующая гайка.
• Теперь с наружной стороны к хвостовику необходимо прикрутить переходник, к которому будет подсоединяться подающий трубопровод.
• Аналогично устанавливается поплавковый выключатель для насоса.

При верхней установке бак остается подключить к канализации и водопроводной сети. Если бак расположен под землей, необходимо установить и подключить насосную станцию с мембранным гидроаккумулятором. Как и скважинный насос, станция должна иметь защиту от сухого хода, которая отключит ее как только бак опустеет.
