Таунхаус — престижное жильё, представляющее собой секцию с отдельным входом и участком в двух- или трехэтажном строении. Как правило, вопросы электро- и газоснабжения, централизованной подачи воды и отвода стоков в таких домовладениях решены. Что касается отопления, то оно в каждой из секций индивидуальное. В большинстве случаев застройщик оснащает таунхаусы простейшей отопительной системой, устанавливая недорогой котел и выполняя элементарную разводку, чтобы обеспечить здание теплом. Собственник жилья может удовольствоваться предложенным вариантом отопления либо заменить его. В этой статье мастер сантехник рассмотрит возможные варианты.
Теплотехнический расчет системы отопления
Теплотехнический расчет определяет рабочие параметры системы отопления — общую величину потерь тепла в здании, мощность оборудования, количество отопительных приборов и т.д.
Мощность теплогенератора рассчитывают по сумме теплопотерь дома, которая учитывает:
- Площадь отапливаемых помещений;
- Климатические условия местности;
- Наличие и состояние, в котором находится термоизоляция помещений;
- Материал и толщину наружных (несущих) стен, полов и перекрытий;
- Конструкцию кровли, наличие технического этажа;
- Герметичность и размер окон, уличных (балконных) дверей.
Составляющие системы отопления частного дома
Котел — генератор тепла в системе отопления и горячего водоснабжения. Усредненный норматив мощности 100 Вт на 1 м2 площади при условии, что высота утепленного помещения не более 3 метров. Предусматривают запас до 20% от производительности котла на неучтенные потери. Горячее водоснабжение требует увеличения резерва мощности от 50%.
Сводная таблица, с вариантами типовых теплотехнических расчетов мощности котла, позволяет сравнить ориентировочные результаты подбора и существующие модели теплогенераторов.
Котлы могут работать на дизельном топливе, коксе, угле, дровах, торфе, пеллетах, природном газе или электричестве. Выбор вида топлива зависит от его доступности. Более 70% потребителей используют газовые котлы. Электрический котел (конвектор) рассматривают как резервный или комбинированный вариант.
Чугунные или стальные генераторы тепловой энергии производят в напольном и настенном исполнении. Стационарные напольные котлы устанавливают в отдельном помещении, которое оборудуют бойлером, расширительным баком, дымоходом и системой принудительной вентиляции (согласно нормам и требованиям газовой службы).
Настенным газовым котлам дымоход и отдельное помещение не требуются. Кислород для сжигания газа поступает по гибкой гофрированной трубе.
Способы передачи тепловой энергии котла в систему: принудительный оборот теплоносителя и естественная циркуляция (энергонезависимый способ отопления). Конструкция котла с двумя контурами содержит встроенный циркуляционный насос и закрытый расширительный бак.
Носители тепловой энергии в системе отопления: вода, антифриз или электролитный теплоноситель для электродных котлов проточного типа.
Вода имеет высокую теплоемкость и плотность, но требует соблюдения постоянного температурного режима помещения зимой. Собственники жилья, которые пользуются домом нерегулярно, предпочитают в качестве теплоносителя антифриз.
Выбор типа разводки отопления и вида теплоносителя производят на стадии разработки проекта. Вязкость, коэффициент расширения и теплоемкость антифриза замедляют теплообменный процесс и снижают теплосъем радиаторов. Для теплоносителя «незамерзайка» требуется увеличить мощность насосов и проходное сечение системы.
Обратите внимание! Присутствие в антифризе этиленгликоля ограничивает его применение в котлах двухконтурного типа. Некоторые присадки разрушают детали из полипропилена, чугуна, цветных металлов, резины
Обогревательный прибор — стальной, алюминиевый, комбинированный, чугунный или анодированный радиатор (батарея), который отдает свое тепло и обеспечивает в помещении благоприятный микроклимат.
Теплоотдача и инерционность зависят от материала и размеров прибора. Длину конструкций батарей изменяют, регулируя необходимое количество секций. Воздухоотводчик (кран Маевского) и вентиль-терморегулятор, установленный на входе теплоносителя в отопительный прибор, обеспечивают равномерный расчетный теплосъем. Запорный вентиль на отводящем патрубке необходим для технического обслуживания при эксплуатации.
Места установки отопительных приборов обозначены в нормативной технической документации: по периметру отапливаемого помещения, под оконными проемами, возле входной двери. Тепловая завеса, установленная при входной двери, не позволит проникнуть холодному воздуху с улицы в жилой дом.
Способы соединения радиаторов со стояками и трубопроводом: односторонний, диагональный и нижняя подводка.
Количество радиаторов (I) вычисляют по формуле:
I=S*k1*k2*k3*k4*100/P (шт)
Где:
- S — площадь помещения, (м2);
- P — паспортное значение мощности одной секции, (Вт);
- k1 — повышающий коэффициент на стеклопакеты;
- k2 — понижающий коэффициент потерь, который зависит от площади наружных стен;
- k3 — зависимый коэффициент от конструкции и утепления кровли (с чердаком или без);
- k4 — зависимый коэффициент от высоты потолка (k4 = 1, при h = 2,5 м), чем выше межэтажное пространство, тем большее значение поправки.
Обратите внимание! Производитель указывает в паспорте изделия расчетные параметры: внутренний объем, и мощность радиатора. Расход теплоносителя в батарее мощностью 7 кВт — 7 литров в минуту.
Трубопровод передает, распределяет и возвращает теплоноситель в котел. Направленное движение потока тормозит шероховатая внутренняя поверхность труб, изменение диаметров проходного сечения, повороты. Величина гидравлического сопротивления определяет способ циркуляции (естественная или принудительная).
Трубная обвязка (замкнутый контур) обеспечивает герметичность системы. Мощность котла прямо пропорциональна расходу теплоносителя, который определяет внутренний радиаторный объем, емкость теплообменника котла и наполнение участков трубопровода.
В системах отопления частных домов применяют стальные бесшовные и полипропиленовые трубы с минимальным коэффициентом внутреннего сопротивления (шероховатости).
Расширительный бачок для отопления закрытого типа или открытого присутствует во всех схемах системы отопления двухэтажного частного дома. Давление, которое создает в напорном трубопроводе циркуляционный насос или силы гравитации, изменяет температуру кипения теплоносителя. Резкое вскипание воды может спровоцировать самопроизвольный скачок напора, выделение растворенных газов и многократное увеличение объема (температурное расширение), что приводит к разрушению составляющих системы отопления. Расширительный бачок помогает избежать подобных проблем.
Мембрана разделяет герметичный расширительный бак закрытого типа на водяную и воздушную камеры. В системах закрытого типа бак устанавливают на патрубок обратного трубопровода, перед всасывающим патрубком циркуляционного насоса. Зависимая компоновка подразумевает подъем бака на высоту не менее одного метра.
Открытый расширительный бачок устанавливают в верхней точке разгонного (главного) стояка на чердаке. В корпус врезают переливную трубу и питательный напорный трубопровод. Конструкция нуждается в тщательной термоизоляции, так как при низких температурах неутепленный бак и перелив могут «разморозиться». Расчетный объем емкости (10% от общего объема заполнения сети) обеспечивает экономию нагретого теплоносителя при переливе и удаление воздуха. Недостаток расширительного бака открытого типа — испарение теплоносителя.
Обратите внимание! В системах отопления с антифризом в качестве теплоносителя устанавливают расширительные баки закрытого типа, которые обеспечивают герметичность, сохранение первоначального объема и свойств теплоносителя.
Установка запорной арматуры в системе отопления предоставляет возможность отключить участок сети или оборудование для проведения профилактики, ремонта или замены. Шаровые вентили устанавливают на стояки, до и после приборов отопления, насосов, коллекторов, котла, бойлера.
Предохранительная арматура — обратный и предохранительный клапан, автоматический воздухоотводчик, балансировочный вентиль. Защищают трубопровод от дросселирующих потоков и гидравлических ударов систему отопления (насос, радиатор, котел). Клапан-отсекатель прекращает подачу топлива при срабатывании датчиков-газоанализаторов, отключении электричества и прекращении циркуляции через теплообменник.
Регулирующая арматура (электронный или электромеханический регулировочный вентиль, кран-терморегулятор) выравнивают показатели в системе отопления.
Основное условие для арматуры и соединительных деталей в системе теплоснабжения — фитинг должен обеспечивать должную проходимость с меньшими потерями напора и герметичность разветвлений, поворотов, переходов диаметра в трубопроводе.
Гидрострелка и распределительный коллектор разделяют гидравлические контуры, снижают потери, увеличивают проходимость, распределяют тепловую нагрузку. Дополнительно служат местом установки измерительных приборов группы безопасности (тепловых датчиков, расходомеров, манометра, термометра). Термодинамическая стрелка обеспечивает удаление растворенных газов и взвешенных частиц из теплоносителя.
Циркуляционный насос в системе отопления двигает поток нагретой воды по замкнутому контуру, поэтому высота дома не оказывает существенного влияния на мощность насоса. В «мокрых» циркуляционных насосах ротор с рабочим колесом находится в отопительном трубопроводе. Рабочая среда смазывает детали и охлаждает двигатель. Принцип работы и функциональные особенности насосов зависят от мощности, напора (м), подачи и КПД
Формула расчета производительности насоса:
Q=P/ ΔT* 1,16 (м/с, л/с, м3/час)
Формула расчета напора:
H=R*L*Zƒ (паскаль)
Циркуляционный насос устанавливают традиционно на обратный трубопровод перед котлом или выносят нагнетатель давления на байпас. Руководство по установке и эксплуатации прибора разрабатывает производитель.
Разновидности систем отопления
Принцип устройства однотрубной системы отопления (схема приведена ниже) — последовательное подключение радиаторов в разводке контура отопления. Термодинамика процесса основана на увеличенном диаметре трубопровода (не менее 32 мм), уклоне прямых участков (0,5% длины) и превышении оси радиатора над центральной линией котла (Н).
Саморегуляция в контуре происходит благодаря разнице температур между первым/последним радиатором и силе гравитации. Поток проходит поочередно через каждый отопительный прибор (обратка предыдущего является подачей следующего радиатора). Температура снижается по мере удаления от источника тепла, а плотность воды наоборот, возрастает.
На рисунке отображена принципиальная схема отопления с естественной циркуляцией:
Обратите внимание! Однотрубную схему с естественной циркуляцией применяют для отопления домов площадью менее 100 м2. Схема исключает возможность устройства теплых полов и горячего водоснабжения.
Однотрубный контур подключения отопительных приборов известен, как система отопления «Ленинградка». Для увеличения эффективности системы схема «Ленинградка» может быть дополнена насосом, клапанами, термостатами и вентилями, обеспечивающими балансировку, между патрубками подачи/обратки устанавливают байпас.
Двухтрубная система отопления разделяет подающую магистраль и обратный трубопровод. Разводка повышает КПД системы, снижает тепловые потери и гидравлическое сопротивление.
Двухтрубный контур определяет параллельное подключение входного и выходного патрубков отопительного прибора. Температура теплоносителя в радиаторах выравнивается, нагрев не зависит от удаленности источника тепла.
 |
Система водяного отопления с двухтрубной нижней разводкой и естественной циркуляцией:
|
Установка вентилей и кранов-терморегуляторов позволяет производить ремонт и замену батареи без отключения системы. Дополнив двухтрубную разводку гидравлическим модулем (стрелка с компланарным коллектором), можно разделить контуры радиаторов (высоконапорный), теплых полов (низконапорный) и горячего водоснабжения. Технических недостатков при правильном теплотехническом расчете в системе нет.
 |
Система водяного отопления с двухтрубной верхней разводкой и естественной циркуляцией:
|
Коллектор в схеме отопление с принудительной циркуляцией теплоносителя
Радиальный способ прокладки трубопровода и подключение независимых цепей в центральной части этажа. Одинаковая длина и диаметр лучей контура, обеспечивает гидравлический баланс, снижает сопротивление и улучшает теплообмен. Расчетного объема подачи в независимых звеньях цепи добиваются установкой регулирующей арматуры (балансировочный клапан) и циркуляционных насосов внутри контуров.
Увеличение расхода материалов и сложный монтаж окупает высокий уровень точности регулировки и удобство эксплуатации.
Распределение теплоносителя по высоте
Нижняя подача в схеме разводки отопления двухэтажного дома подразумевает врезку стояков отопления в кольцо первого этажа (подвала или технического подполья). При двухтрубной нижней разводке разводящая цепь (подача) прокладывается параллельно с кольцом отводящего трубопровода (обратка). Теплоноситель поднимается вверх, проходит через радиаторы, опускается по стоякам обратки в собирающий трубопровод, по которому возвращается в котел.
Подающие стояки поднимают выше радиаторов второго этажа и объединяют воздушной линией, с автоматическим клапаном для удаления воздуха из системы. На каждый отопительный прибор дополнительно устанавливают вентиль-воздухоотводчик (кран Маевского).
Верхнюю разводку отличает направление движения рабочего потока (сверху вниз). Главный стояк (труба, которая поднимается от котла, через межэтажные перекрытия в центральный расширительный бак) подает теплоноситель в кольцо или тупиковые участки верхней разводки. Подающие стояки опускаются с чердака, подают горячую воду в батареи. Вертикальные стояки собирают теплоноситель в обратный трубопровод, по которому поток возвращается в котел.
Верхнюю разводку применяют в южных областях России. В центральных и северных регионах способ подачи и распределения теплоносителя сверху требует обустройства теплого чердака.

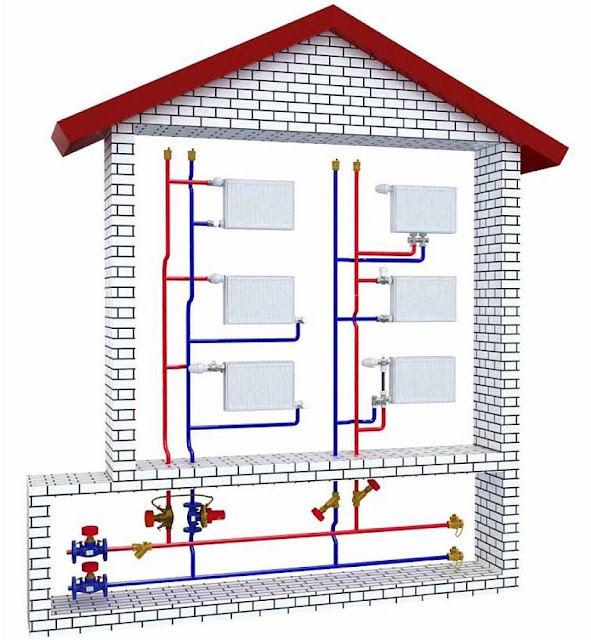

Двухтрубная вертикальная система отопления (с верхним и нижним способами подачи воды) требует проведения постоянной балансировки. Обладает гидравлической и температурной стабильностью при выполнении условий наладки.
Горизонтальные виды систем отопления
Горизонтальная двухтрубная распределительная система основана на коллекторном подключении радиаторов отопления. Гребенку располагают в специальном шкафу заводского изготовления. Элементы системы из полипропилена укомплектованы производителем.
Фирменная запорная арматура и фитинги ускоряют монтаж, улучшают качество сборки двухтрубной системы отопления с нижней разводкой из пропилена. Устройство индивидуальных врезок обеспечивает независимую работу элементов, повышает стабильность системы.
Напольное отопление — тип водяного отопления, в котором греющие элементы, змеевики из полимерных труб, уложены в напольные конструкции. Каждое звено подключено к распределительной гребенке по независимой схеме отопления из пропиленовых труб. В частном доме, который оборудован теплыми полами, требуется балансировка независимых циркуляционных контуров.
Обратите внимание! Автоматика регулировки должна поддерживать температуру рабочей среды напольного отопления не более 55 °C.
Видео
В сюжете - Один из способов решить задачу отопления и водоснабжения таунхаусе самым рациональным путем
В сюжете - Бюджетный вариант котельной
В сюжете - Особенности системы отопления таунхаусах
В сюжете - Отопление в большом таунхаусе
Разобраться в устройстве системы отопления частного дома самостоятельно совсем несложно. Но для качественного обеспечения комфортного микроклимата в холодную пору лучше обратиться к специалистам.
