Датчик протока воды газового котла

Автоматическое управление газовым котлом осуществляется несколькими модулями, которые отвечают за различные этапы работы отопительного оборудования. Один из таких модулей — датчик протока. В статье мастер сантехник расскажет о принципе его действия и о популярных видах.

Назначение

У этого элемента автоматики две задачи:

• Реагировать на открытие крана горячей воды в системе ГВС.
• Сигнализировать о необходимости включить нагрев бытовой воды.

Прибор, который находится на трубопроводе подачи горячей воды при открытии крана, подает сигнал на плату управления котла и вода в теплообменнике начинает нагреваться. Когда кран закрывается, датчик оповещает о том, что подача воды приостановлена.

Конструкция и принцип работы

Независимо от того, какой принцип действия положен в основу устройства, работает ли оно только в режиме сигнализатора или параллельно выполняет функции сторожа, автомата или управляющего механизма, конструкция прибора всегда состоит из трех основных узлов:

• Чувствительного элемента, способного реагировать на характеристики водяного потока. Например, фактическое наличие воды, высота столба или уровень в баке, факт движения водяного потока в трубе или магистрали;
• Балластного элемента, уравновешивающего сенсорную часть датчика. Без балласта чувствительный сенсор срабатывал бы при малейшем толчке или случайной капле воды;
• Передающая или исполнительная часть, преобразующая сигнал сенсора, вмонтированного в датчик воды, в конкретный сигнал или действие.

Виды датчиков

Принципов работы может быть несколько: герконовый (два провода подключения), датчик холла (три провода) или гидравлический. Разберём работу каждого из возможных.

Герконовый датчик протока

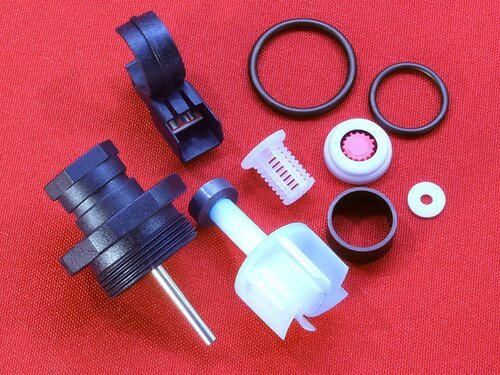

Герконовый обычно называют реле протока. Такое название он получил в связи с замыканием контактов проводов при протоке воды. Намагниченный поплавок поднимается усилием протекающей в трубе воды, перемещаясь в другое положение, магнит попадает в поле действия геркона, который при этом замыкает контакт. После прекращения разбора воды поплавок возвращается в исходное положение ожидания следующей команды.

Датчик Холла

Турбина протока получил название датчик Холла из-за своей конструкции. Вода протоком вращает небольшую турбину внутри которой вмонтирован магнит. Датчик протока считывает количество импульсов при каждом обороте турбины. Получается, чем больше скорость вращения, тем выше частота импульсов передаваемых датчиком. Определение количества пропускаемой воды влияет на алгоритм модуляции горелки. При протоке меньше 5 л/минуту горелка затухает при достижении температуры выше 75° C и включится для продолжения подогрева при 65° C. На протоке больше 5 л/минуту возможность перегрева воды уменьшается, поэтому затухание горели произойдёт при превышении заданной температуры на 3°C. Почему в датчике протока три провода? Для работы датчика холла с платы подается питание 5 вольт, второй провод масса и по третьему электронная плата котла считает импульсы.

Микровыключатель

Гидравлический датчик протока основан на механическом смещении мембраны протоком воды. Мембрана нажимает на шток, который надавливает на кнопку включения оборудования. После прекращения протока мембрана возвращается в исходное положение усилием пружины изготовленной из нержавеющей стали.

Установка

Учитывая то, что большинство датчиков протока воды конструктивно входят в состав приборов, установка их требуется только в случае замены при выходе из строя. Однако, встречаются ситуации, когда датчик протока воды необходимо устанавливать отдельно, например, когда возникает необходимость увеличить напор подачи воды.

В данном случае датчик устанавливается после насоса, таким образом, при начале движения воды датчик включает насос.

Видео

В сюжете - Виды и устройство датчика (реле) протока воды газового котла

В продолжение темы посмотрите также наш обзор Водяной узел газовой колонки — устройство, принцип работы, ремонт и настройка
