Владельцам частных домов знакома ситуация, когда при включении горячей воды в душе или умывальнике приходится долго ждать ее нагрева. Десятки раз включая кран в течение дня, мы впустую тратим сотни литров воды и напрасно сжигаем топливо. В статье мастер сантехник расскажет, для чего необходима рециркуляции горячей воды и как её правильно смонтировать.
Как сделать, чтобы вода в кране всегда была горячей
Достаточно широко распространены ситуации, когда в частных домах вся система водоподготовки объединяется в одном техническом помещении, максимально удалённом от обитаемой зоны. Также часто можно встретить проекты домов, имеющих несколько санузлов, в том числе на разных этажах. Для таких ситуаций характерна значительная протяжённость трубопроводов горячего водоснабжения, что сулит жильцам некоторые неудобства.
Например, при открытии горячей точки водоразбора требуется время, порой немалое, пока вода, проследовав по каналам и отдав им часть собственного тепла, начнёт поступать из крана при номинальной температуре. Это не только вызывает определённые неудобства при каждом использовании санузла, но также приводит к перерасходу воды, которая на многих объектах частного строительства служит стратегическим ресурсом.
Инженеры успешно решили эту проблему. Вода в контуре горячего водоснабжения всегда будет горячей лишь при условии ее непрерывной циркуляции от бойлера к кранам.
Как известно, существуют три варианта организации горячего автономного водоснабжения в частном доме:
- С помощью двухконтурного котла.
- С использованием бойлера прямого нагрева.
- Через систему «двухконтурный котел + бойлер косвенного нагрева».
Первый способ для организации рециркуляции не подходит, да и с точки зрения экономичности он наименее эффективный. Котел в этом случае греет жидкость в контуре водоснабжения, а насос подает ее к точкам разбора. При небольшой протяженности линии (до 10 метров) потери воды относительно невелики. Если же ванная комната находится на втором этаже и значительно удалена от котельной установки, ждать горячую воду в кране приходится долго. Как мы уже говорили, остывшая вода в этом случае должна быть полностью вытеснена горячей.

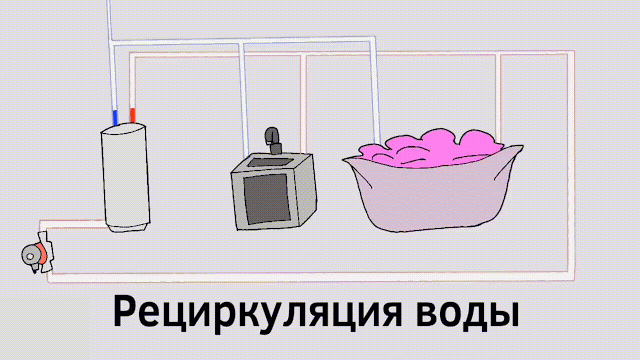

Второй и третий варианты горячего водоснабжения допускают установку рециркуляционного контура. Если мы греем воду бойлером, то обеспечить постоянное наличие горячей жидкости в кранах на протяженных магистралях несложно. Для этого труба, подающая воду к точкам разбора, «закольцовывается». Выйдя из теплообменника бойлера, горячая жидкость идет к кранам и, если они закрыты, возвращается в бак. Вода в этом случае не стоит неподвижно в трубах. Она непрерывно движется по ним и подогревается в бойлере. Поэтому ее температура всегда остается высокой.
Система «двухконтурный котел + бойлер косвенного нагрева» оптимально подходит для рециркуляции. Она работает по такой схеме: котел греет воду в контуре горячего водоснабжения и подает ее в теплообменник бойлера. Жидкость в его баке нагревается, и насос гонит ее к точкам разбора. Врезав в трубу обратную магистраль, мы получаем нужный результат. Горячая жидкость начинает циркулировать по кругу. В любой момент она доступна для пользователей.
Следует отметить, что не только двухконтурный, но и одноконтурный котел, оснащенный бойлером косвенного нагрева, можно оборудовать петлей рециркуляции. Разница между ними состоит в том, что в одноконтурном агрегате вода из теплообменника бойлера поступает в радиаторы отопления. В двухконтурном котле магистрали отопления и горячего водоснабжения работают независимо друг от друга.
Насосный узел и обвязка
Схема компоновки узла рециркуляции может отличаться в зависимости от используемого водогрейного и насосного оборудования. Например, конструкцией некоторых бойлеров косвенного нагрева предусмотрен третий отвод из верхней трети ёмкости для подключения возвратной трубы рециркуляции. Если такого отвода нет, обратный поток подключается через тройник к патрубку подачи холодной воды.
 |
Пример схемы обвязки бойлера косвенного нагрева с рециркуляцией горячей воды:
|
Если взять в качестве примера стандартный электрический водонагреватель с двумя отводами, то на патрубке подачи холодной воды сначала устанавливается разъёмное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, другой — для обратной трубы петли рециркуляции.
 |
Схема рециркуляции горячей воды с накопительным бойлером:
|
Таким образом, подача холодной воды в систему происходит только при снижении давления от открытия водоразбора, в остальных случаях горячая вода циркулирует по замкнутой петле, включающей весь объём бойлера. Это главный недостаток водонагревательных приборов, конструкция которых не предусматривает их использование в системах с рециркуляцией горячей воды. При такой схеме подключения бойлер не будет как положено отдавать 2/3 своего объёма с неизменно высокой температурой, ведь при подпитке весь объём жидкости будет равномерно охлаждаться.
Циркуляционный насос для горячего водоснабжения

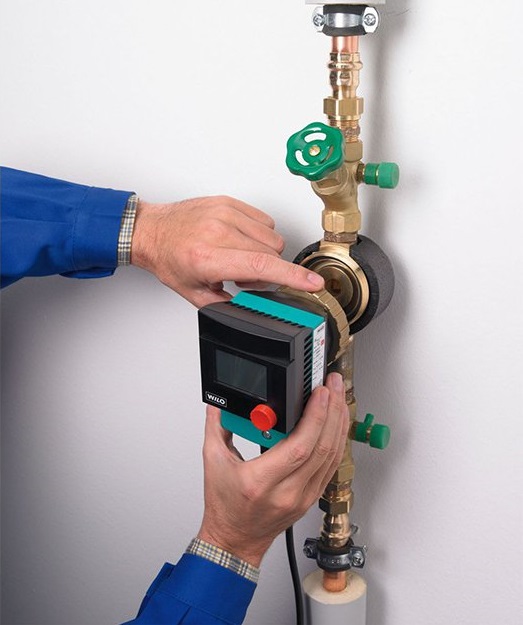

Что касается насоса для рециркуляции горячей воды, ведущими производителями сантехнического оборудования (Wilo, Grundfos) разработаны целые серии приборов. Их основное отличие от стандартных циркуляционных насосов — резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения — под резьбу 1/2" или 1/4".
В остальном такие насосы практически полностью идентичны оборудованию, которое используется в системах отопления с принудительной циркуляцией теплоносителя. Из дополнительных функций могут иметься в наличии регулировка производительности, суточно-недельный таймер и термостат.
Для системы рециркуляции ГВС частного дома нет смысла использовать насос слишком большой производительности. Должный комфорт вполне можно обеспечить и насосом с меньшими показателями. Для среднестатистического дома вполне достаточно центробежного насоса с мокрым ротором, мощностью не более 25 Вт.
Система трубопроводов
Один из главных недостатков систем с рециркуляцией горячей воды заключён в их повышенной материалоёмкости. Помимо того что водопроводный контур состоит из двух труб, замкнутых в петлю, дополнительно требуется обеспечить теплоизоляцию каналов, дабы сдерживать в пределах нормы паразитные утечки тепла. Но обе эти проблемы решаются относительно легко.
Лучший вариант материала для обустройства системы с рециркуляцией — полиэтиленовые трубы (PEX) с надвижными пресс-фитингами. Да, монтаж таких систем требует использования специального дорогостоящего оборудования, однако вполне можно обойтись комплектом ручного инструмента для опрессовки, взятым в аренду. При этом в пересчёте на погонаж сами трубы обходятся значительно дешевле полипропиленовых и металлопластиковых, а срок их службы несопоставимо выше.
В любом случае, схема прокладки трубопровода достаточно проста. Первая её часть, подающая воду к сантехническому оборудованию, монтируется непрерывной линией от теплового узла последовательно к каждой точке водоразбора. На последней точке в цепи трубопровод не заканчивается, он возвращается обратно к тепловому узлу. Это обстоятельство нужно учитывать при рассмотрении различных схем прокладки, чтобы минимизировать расход материалов на организацию петли.
Перед прокладкой каждый отдельный сегмент трубопровода облачается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Последний материал более предпочтителен для тех участков труб, которые впоследствии будут замурованы. Теплоизоляция должна размещаться вплотную к фитингам, все стыки между оболочкой нужно обязательно проклеить металлизированным скотчем.
Эксплуатация и режимы работы
Мнение, что система рециркуляции послужит причиной дополнительных энергозатрат, не лишено оснований, однако во многом преувеличено. Дело в том, что в отопительный период, когда в горячей воде есть самая насущная необходимость, паразитные теплопотери так или иначе остаются внутри теплового контура здания, а потому не могут считаться бесцельной тратой. Летом же, когда в обогреве помещений надобности нет, рециркуляцию можно попросту отключить, обесточив насос и перекрыв кран на обратной стороне петли. Правда, для этого устройство принудительной циркуляции должно размещаться по схеме после всех точек водоразбора.
Рециркуляция горячей воды может быть относительно легко автоматизирована. Даже если насос не снабжён встроенным программируемым таймером, ничто не мешает установить отдельное управляющее устройство и отключить работу системы ночью или в отсутствие хозяев. Если же жильё снабжено системой бытовой автоматизации, можно наладить работу системы рециркуляции на основе алгоритмов «Умного дома» или охранной сигнализации.
Видео
В сюжете - Схема рециркуляции горячего водоснабжения
В сюжете - Схемы подключения линии рециркуляции к бойлеру
В сюжете - Как правильно организовать рециркуляцию горячего водоснабжения из бойлера косвенного нагрева с использованием трехходового термостатического смесительного клапана
В продолжение темы посмотрите также наш обзор Бойлер косвенного нагрева или электрический бойлер — что лучше
