Газ является экономичным и доступным видом топлива, что широко применяется для отопления частных загородных домов, больших коттеджей и маленьких дачных домиков. Однако при использовании газовой отопительной установки необходимо особое внимание уделить безопасности. Пренебрегать установленными СНиП требованиями нельзя, это ставит под угрозу здоровье и жизнь проживающих в доме людей. Кроме установки газового котла, очень важным моментом является расчёт диаметра трубы дымохода для газового котла. Правильно подобранные размеры дымоходной конструкции обеспечивают качественный отвод продуктов сгорания за пределы дома. В статье мастер сантехник расскажет, как рассчитать диаметр дымохода для газового котла.

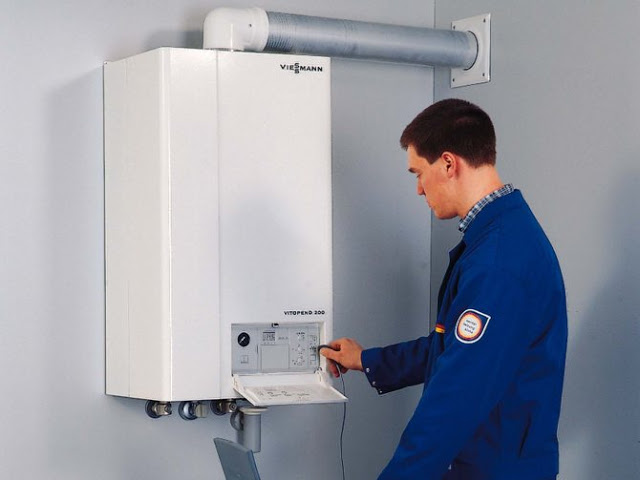

Как работает дымоотвод

Основой цикл включает в себя выброс в атмосферу массы сгоревших продуктов и поставку порций свежего воздуха, способствующих процессу сгорания. Физический принцип в данном случае основан на оседании холодных воздушных масс с одновременным поднятием теплых – это формируемая из-за температурной разницы тяга и заставляет правильно работать любой дымоход.

Нормы и требования

Основной набор требований обозначен в ряде документов – это СНиП 2.04.05, СНиП-91. СП 7.13130.2013 и п.5.1.1.ВДПО. Они имеют некоторые различия для одноканальных и коаксиальных дымоходов, но основные их положения перечисляют требования, обязательные к выполнению при организации газоходов. Это высота труб по отношению к кровле, их уклон, герметичность, расположение, конструкция и конечно сечение. Оно должно соответствовать выходному отверстию теплового источника и обеспечивать свободный отвод оставшихся продуктов горения. В качестве дополнения стоит обращать внимание на рекомендации компаний, изготавливающей оборудование.

Основные виды сборки двустенных вертикальных дымоходов. Их устройство:

1 — оголовок;
2 — сэндвич-труба;
3 — проход кровли стальной;
4 — декоративный потолочно-проходной узел;
5 — старт-сэндвич;
6 — труба модульная;
7 — шибер поворотный;
8 — котел с вертикальным дымоходом;
9 — адаптер;
10 — тройник 90 градусов модульный;
11 — монтажная площадка;
12 — опора напольная под монтажную площадку;
13 — шибер-задвижка;
14 — отвод 90 градусов модульный;
15 — проход стеновой;
16 — кронштейн стеновой;
17 — сэндвич-тройник 90 градусов;
18 — заглушка с конденсатоотводом;
19 — опора стеновая под монтажную площадку;
20 — проход кровельный Мастер Flash;
21 — кронштейн телескопический;
22 — отвод 135 градусов модульный;
23 — труба 0,25 м (1,0 мм);
24 — короб из минерита (базальтовый картон 10 мм);
25 — фланец.

Согласно СНиП проходной диаметр дымоходного канала на всем его протяжении не может быть меньше размеров выходной трубы котла. Также он находится в прямой зависимости от мощности подключаемого оборудования.

Расчёт сечения дымохода для газового котла

Существуют два способа определить диаметр дымохода для газового котла. Первый способ – заглянуть в паспорт котла и уточнить размеры выходного патрубка.

В зависимости от мощности отопительного прибора, диаметр варьируется от 120 до 300 мм.

Усредненные показатели сечения дымохода для газовых котлов такие:

до 32 кВт – 150 мм;
32-55 кВт – 170 мм;
45-95 кВт – 190 мм;
85-100 кВт – 230 мм.

Второй способ – рассчитать диаметр самостоятельно. Этот способ используется в том случае, если котёл ещё не куплен, но этап строительства уже требует решения вопроса о размерах дымохода.

Расчёт необходимого показателя сечения канала производится по правилу, что 1 кВт мощности отопительного прибора равен не меньше, чем 5,5 см².

Предположим, что площадь обогреваемых помещения составляет 150 квадратных метров – это размер небольшого двухэтажного домика.

Высчитываем требуемую мощность котла – она составляет 1/10 от площади помещений, в нашем случае это 15 кВт. Добавим запас размером 20% и получим 18 кВт.

На каждый кВт тепловой мощности потребуется сечение как минимум 5,5 см². Умножаем 5,5*18 и получаем сечение площадью 99 кв. см. Далее используется простая формула D=2√S/π.

Делим площадь на число Пи (3,14159 – точнее не нужно), выделяем из полученного значения квадратный корень, умножаем на 2 и получаем требуемый диаметр в сантиметрах.

В случае с нашими 99 кв. см. получаем дымоход с минимальным диаметром 11,22 см. Так как размер дымоходов принято измерять в миллиметрах, получаем, что нам нужна труба диаметром не менее 112 мм.

Ближайшие стандартные размеры – 110 и 120 мм. Расчёты завершены – приступайте к монтажу.

Строительные нормы и правила не запрещают отвод продуктов сгорания от двух отопительных приборов, функционирующих на газу, в одну дымоходную трубу. Однако в этой ситуации показатель сечения дымохода вычисляется по суммарной мощности агрегатов.

Почему стоит обратиться к профессионалам

Для максимального КПД котла важно, чтобы присутствовала хорошая тяга, внутренняя поверхность дымовой трубы была гладкой, а ее монтаж осуществлялся с соблюдением правил: по расположению, уклону, высоте, количеству поворотов и т.д.

Хорошее качество используемых материалов, строгое следование технологическим правилам и инструкциям при проектировании и обустройстве дымоотводящей системы обеспечит эффективную, безопасную и длительную работу котельного оборудования.

Грамотный подход очень важен, так как допущенные при проектировании и монтажных работах ошибки могут иметь опасные последствия: в жилые помещения могут попасть отработанные газы, возможно возникновение пожара. Поэтому все работы должны выполнять специалисты, имеющие соответствующий доступ и лицензии.
