Разновидности обратных клапанов для трубопроводов

Услуги сантехника в Москве и Московской области

Обратный клапан — разновидность защитной трубопроводной арматуры, функциональной задачей которой является предотвращение обратного движения циркулирующей по трубопроводу среды. Данная конструкция, установленная в системах отопления, водоснабжения либо канализации, в автоматическом режиме пропускает воду в одном направлении  и препятствует ее движению в противоположном.

В этой статье мастер сантехник расскажет, для чего нужен обратный клапан и какие разновидности защитной арматуры существуют. Рассмотрит их конструкцию на примере схем, изучит технические характеристики и технологию монтажа.

Сфера применения обратных клапанов

Услуги сантехника в Москве и Московской области

Обратный клапан выполняет две функциональные задачи. Он ограничивает обратное движение транспортируемой среды в нормальном режиме эксплуатации трубопровода, что требуется при монтаже системы из нескольких линий, каждая из которых подключена к отдельному циркуляционному насосу.

Если же в таком трубопроводе произойдет аварийная ситуация и один из насосов выйдет из строя, но при этом сохранится давление на смежных линиях, клапан защитит систему от гидравлического удара, который может стать причиной поломок функционирующего оборудования.

Услуги сантехника в Москве и Московской области

Данный вид защитной арматуры используется в следующих случаях:
  • При монтаже трубопроводов с замкнутой циркуляцией рабочей среды (системы отопления);
  • При комплектации трубопровода несколькими циркуляционными насосами, с целью предотвращения их воздействий друг на друга при одновременной работе;
  • В системах фильтрации на производственных реверсных трубопроводах, чтобы обеспечить движение жидкости через фильтр в заданном направлении;
  • В трубопроводах любых разновидностей (канализация, системы водоснабжения), где необходимо одностороннее движение потока.
  • Расположение обратного клапана на трубопроводеРасположение обратного клапана на трубопроводе
Все разновидности защитной арматуры классифицируются на две основные группы:
  • Обратные клапаны;
  • Обратные затворы.
Отличия между ними заключаются в конструкции запорного механизма — в клапанах он представлен золотником, тогда как в затворах используется круглый (одно либо двухстворчатый) диск, именуемый «захлопкой».  Клапаны предназначены для установки на горизонтальных участках трубопроводов, затворы — на вертикальных.

В зависимости от конструктивного исполнения клапан может быть параллельным (проходным) либо угловым, изменяющим направление магистрали на 900. Затворы выполняются исключительно в параллельной конфигурации.

Маркировка изделий

Согласно положениям ЦКБА (Центральное конструкторское бюро арматуростроения), обратные клапана имеют маркировку типа 19с53нж, в которой:
  • 19 — обратный клапан поворотного типа;
  • С — изготовленный из углеродистой стали;
  • 5 — механический привод;
  • 3 — номер модели;
  • НЖ — с уплотнительными поверхностями из нержавеющей стали.

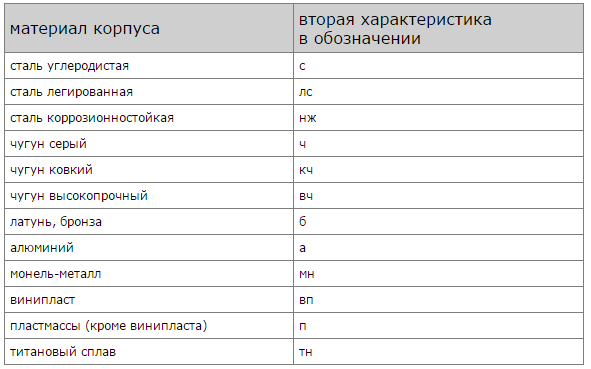

В данной маркировка первая цифра (19) указывает на тип арматуры, следующая за ней цифра — обозначение материала изготовления согласно таблице:

Услуги сантехника в Москве и Московской области

Идущая за номенклатурой материала корпуса цифра обозначает на тип привода.

Услуги сантехника в Москве и Московской области

Последнее обозначение из букв указывает на материал изготовления уплотнительных элементов.

Услуги сантехника в Москве и Московской области

Разновидности обратных клапанов

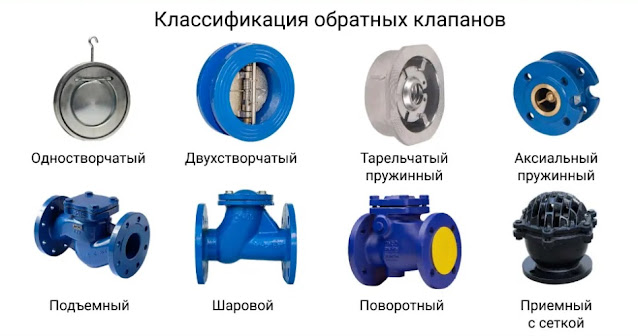

В зависимости от конструктивного исполнения, обратные клапаны классифицируются на:
  • Шаровые;
  • Золотниковые;
  • Дисковые;
  • Воздушные и вакуумные.

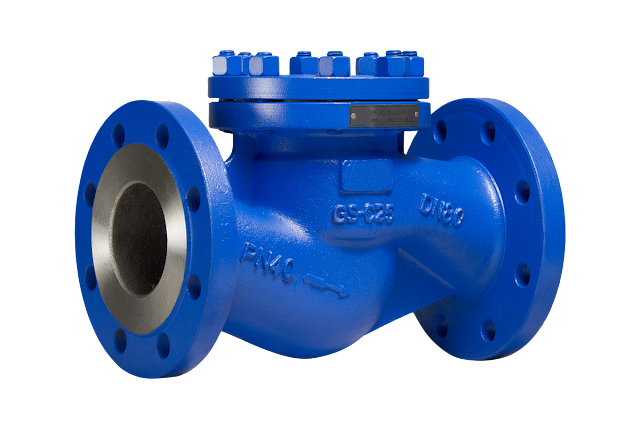

Наиболее распространенным вариантом являются конструкции, в которых в качестве запорного элемента используется золотник. Запорный узел установлен в вертикальном положении, его открытие выполняется за счет давления потока циркулирующей воды, тогда как опускается золотник под своим весом, что позволяет устанавливать такие изделия исключительно на горизонтальных участках трубопроводов.

Услуги сантехника в Москве и Московской области

При необходимости монтажа вертикальных систем используются шаровые клапаны с дополнительным прижимным элементом — пружиной. Такие изделия применяются  в основном на сантехнических трубах малого диаметра (до 50 мм).

Услуги сантехника в Москве и Московской области

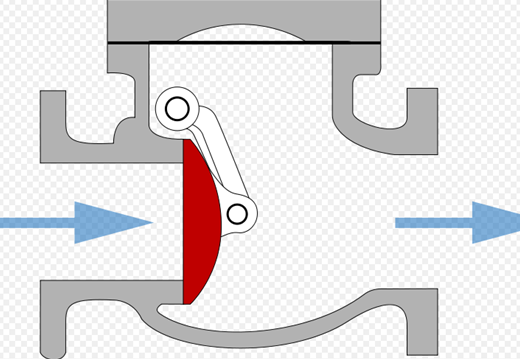

Дисковые клапаны, в зависимости от типа конструкции, бывают откидными либо пружинными. В откидных изделиях запорных механизм представлен створкой, ось которой совпадает с направлением движением циркулирующего по трубам потока. Под давлением рабочей среды створка перемещается на определенный угол, тем самым открывая проход для воды, а при остановке циркуляции створка под своим весом возвращается в исходное положение.

Услуги сантехника в Москве и Московской области

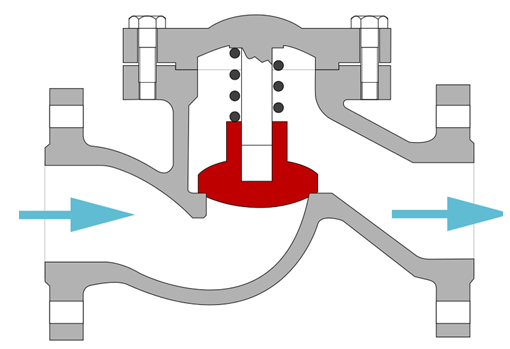

В дисковых клапанах пружинного типа запорный диск, перемещающийся в седле под воздействием потока, сдавливает пружину, тем самым открывая проходное отверстие для циркуляции. При ослабевании давления рабочей среды пружина разжимается и возвращает диск обратно. Такие изделия могут устанавливаться как на вертикальных, так и на горизонтальных трубопроводах. Они предназначены для установки на трубы большого диаметра — от 110 мм.

Услуги сантехника в Москве и Московской области

Двухстворчатый клапан имеет запорный механизм, который складывается при давлении потока и раскрывается при обратном движении циркулирующей среды. Диаметр таких изделий варьируется в диапазоне 50-700 мм. В бытовой двухстворчатый клапан не используются.

Услуги сантехника в Москве и Московской области

Воздушные обратные клапаны

Услуги сантехника в Москве и Московской области

Существует отдельный класс изделий, предназначенных для установки в системы фановой канализации. Они монтируются на стояк и предотвращают выброс канализационных газов внутрь помещения через сливное отверстие унитаза.

В зависимости от конструктивного исполнения клапан для воздуха может быть:
  • Мембранный;
  • Вакуумный.
Мембранные конструкции ограничивают движение воздуха за счет резиновой мембраны, имеющей одностороннее открытие. При сливе воды она открывается под давлением потока, а упоры ограничители не позволяют ей перемещаться в обратном направлении и пропускать канализационные газы.

Вакуумный клапан, выполняющий функцию стабилизации давления, устанавливается в системах канализации не оборудованных вентиляционной трубой. Его конструкция состоит из трех элементов — воздухоприемной камеры, штока и двухсторонней мембраны.

При повышении в стояке давления шток поднимает резиновую мембрану, тем самым из системы выпускается излишек воздуха. В случае образования пониженного давления мембрана открывается во внутрь, тем самым пропуская нужное для стабилизации системы количество воздуха.

Отдельно отметим пневматический клапан, используемый в сферах химической, нефтегазовой и автомобилестроительной промышленности. Пневматический клапан имеет маркировочное обозначение КПО, он выпускаются в диаметрах 7, 10, 16 и 20 мм.

Технические характеристики клапанов КПО:
  • Номинальное давление: 1-10 кгс/см2;
  • Давление на открытие запорного механизма — 0.2 кгс/см2;
  • Температурный режим эксплуатации — 40 +80 градусов.
Технологические особенности монтажа

Услуги сантехника в Москве и Московской области

В зависимости от способа установки на трубопровод, клапан может быть:
  • Муфтовый — монтируется посредством резьбового соединения на трубы диаметром не более 50 мм;
  • Фланцевый — устанавливается с помощью болтов и фиксирующих гаек, продетых в посадочные гнезда — фланцы (для технических трубопроводов большого диаметра — 110 мм и более);
  • Межфланцевый — зажимается между соединительными фланцами трубоврода;
  • Сварной — устанавливается посредством дуговой сварки.
В бытовой эксплуатации чаще всего применяется муфтовый клапан, его монтаж может быть выполнен своими руками, без применения специального оборудования — потребуется лишь разводной ключ и резьборез (в случае отсутствия на трубе заводской резьбы).

В системах водоснабжения, оборудованных циркуляционными насосами, фланцевая либо муфтовая арматура всегда устанавливается перед насосной станцией либо за храповиком всасывающей трубы. Если используется вибрационный насос, арматура должна устанавливаться до ресивера.

В отопительных системах защитная арматура устанавливается в случае комплектации трубопровода байпасом, который необходим при монтаже принудительной циркуляции. Клапан монтируется между всасывающей и нагнетающей трубой байпаса, он предотвращает циркуляцию теплоносителя по малому кругу и направляет жидкость к циркуляционному насосу.

Как установить муфтовый клапан Данфосс. Первоначально перекройте циркуляцию воды в системе и слейте жидкость из трубопровода. Далее обрежьте трубу в месте установки арматуры и с помощью резьбореза сформируйте резьбу под соединительную муфту. Полученную резьбу обмотайте паклей либо фум лентой (слой уплотнителя не более 1 мм), накрутите арматуру вручную и затяните с помощью разводного ключа. Клапан должен быть накручен на трубу не менее чем на 5 полных витков.

Видео

В сюжете - Обзор обратных клапанов для трубопроводов.
