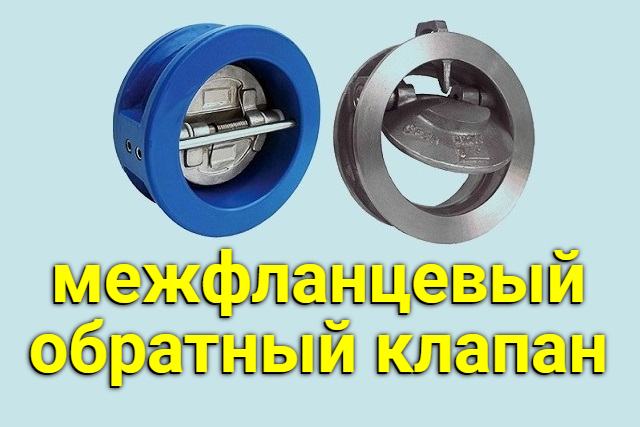

Межфланцевый обратный клапан — конструктивные особенности

Услуги сантехника в Москве и Московской области

Межфланцевый обратный клапан одинаково эффективно работает как на горизонтальных, так и на вертикальных участках трубопровода. Данную запорную арматуру используют, как в бытовых коммуникациях, так и на производстве, при транспортировке агрессивных, опасных жидкостей и газов в промышленных масштабах. В этой статье мастер сантехник рассмотрит конструктивные особенности межфланцевого обратного клапана.

Конструктивные особенности и характеристики

Услуги сантехника в Москве и Московской области

Межфланцевый клапан, как и все обратные клапаны, используется для того, чтобы блокировать поток газовой или жидкой среды, если он начнет двигаться не в том направлении. Другими словами, это своего рода запорное устройство. Обратные межфланцевые клапаны, в отличие от многих других, могут устанавливаться как в горизонтальном, так и в вертикальном положении. В зависимости от особенностей своей конструкции они могут быть:
  • Пружинными;
  • Пневматическими, изготовленными из нержавеющей стали;
  • Двухстворчатыми муфтовыми, сделанными из чугуна;
  • Поворотного типа, выполненными из нержавейки.
Процесс монтажа для межфланцевых затворов всех вышеперечисленных категорий одинаков и не вызывает особых сложностей.

Среди достоинств, которыми обладают клапаны обратные, относящиеся к межфланцевому типу, следует отметить и компактные габариты, что дает возможность использовать их в стесненных условиях, где применить другие клапанные изделия не представляется возможным. Благодаря использованию таких компактных клапанов можно уменьшить длину и другие параметры монтируемой системы, что актуально во многих ситуациях.

Услуги сантехника в Москве и Московской области

Существует несколько наиболее распространенных модификаций межфланцевых обратных клапанов, каждая из которых отличается определенными техническими характеристиками. Так, если говорить о моделях таких устройств, то среди них следует выделить:
  • 19С53НЖ – устройства, которые отличаются простотой в эксплуатации и обслуживании;
  • 16Ч42Р – межфланцевые клапаны обратного типа, которые изготавливаются из особо прочных материалов;
  • РУ16 – модели, которые характеризуются высокой надежностью создаваемого с их помощью соединения.
Основные разновидности

Услуги сантехника в Москве и Московской области

Если делать обзор наиболее популярных клапанных устройств обратного типа, то начать его следует с поворотных моделей, в частности с межфланцевого клапана ДУ150. ДУ150, как и другие модели, пропускает через себя поток рабочей среды только в одном направлении. Если же направление движения потока рабочей среды изменяется, то клапан автоматически блокируется, а его затвор закрывается.

Среди обратных клапанов, относящихся к классу поворотных, выделяют:
  • Простые;
  • Безударные.
Запорным элементом обратных клапанов поворотного типа является золотник, что позволяет использовать их даже при работе с сильно загрязненной рабочей средой. Кроме того, конструктивные особенности таких клапанных устройств дают возможность применять их для трубопроводов даже значительного диаметра (от пятидесяти до ста пятидесяти миллиметров).

Услуги сантехника в Москве и Московской области

Поворотные обратные клапаны, элементы конструкции которых изготовлены из латуни, используются для оснащения отопительных систем, а также систем водо- и теплоснабжения. В конструкцию таких клапанов, работающих преимущественно с жидкой рабочей средой, включена сетка, выполняющая функцию фильтрующего элемента.

В зависимости от своего конструктивного исполнения поворотные обратные клапаны могут относиться к одному из трех видов:
Межфланцевые устройства, в свою очередь, подразделяются на обратные клапаны следующих видов:
  • Обратный межфланцевый затвор, изготовленный из нержавеющей стали;
  • Межфланцевый обратный клапан двухстворчатого типа;
  • Обратные межфланцевые затворы, сделанные из чугуна.
Популярными моделями обратных клапанных межфланцевых устройств, для изготовления которых используются стальные сплавы, также являются ДУ25, 32, 50, 80, 110. Наиболее значимые достоинства данных клапанных устройств – компактные размеры и доступная стоимость. Между тем при использовании межфланцевых затворов в трубопроводе происходит существенная потеря давления транспортируемой рабочей среды.

Среди множества обратных клапанов, предлагаемых современными производителями, следует выделить подъемный фланцевый клапан ДУ150 и модель ДУ100, которые устанавливаются и успешно используются на трубопроводах различного назначения. Следует упомянуть и латунный обратный клапан межфланцевый с двумя створками, закрепленными на одной оси. Клапанные устройства данного типа, отличающиеся неприхотливостью в установке, используются для оснащения трубопроводов, диаметр которых находится в интервале 50–80 мм.

Фланцевые клапанные устройства по материалу изготовления делятся на изделия следующих видов:

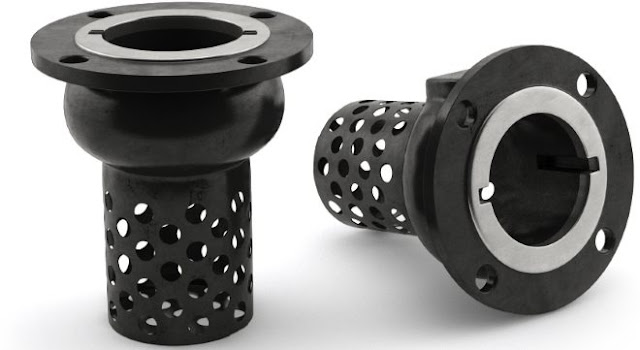

  • Обратный межфланцевый стальной клапан с защитной сеткой;
  • Чугунный обратный клапан, также оснащенный сеткой, выполняющей роль фильтрующего элемента.
Клапаны из чугуна или стального сплава отличаются большими размерами и массой, что несколько ограничивает сферу их применения.

Услуги сантехника в Москве и Московской области

Чтобы не сильно терять в давлении рабочей среды, транспортируемой по трубопроводу, для его оснащения можно использовать обратные муфтовые затворы пружинного типа, которые могут быть выполнены как из чугуна, так и из латунного сплава. Пружиной также оснащаются и фланцевые обратные клапаны, к наиболее популярным моделям которых относятся ДУ50, 80, 110. Их большим преимуществом является то, что устанавливаться они могут как в горизонтальном, так и в вертикальном положении. Кроме того, межфланцевые пружинные обратные клапаны способны успешно противостоять такому явлению, как гидроудар.

Закрытие затвора в обратных клапанах, не оснащенных пружиной, обеспечивается за счет силы тяжести, которой обладает сам затвор. Их установка может осуществляться как в горизонтальном, так и в вертикальном положении, но только в том случае, если поток рабочей среды, транспортируемой по вертикальному трубопроводу, направлен снизу вверх.

Обратными воздушными затворами сегодня оснащаются и вентиляционные системы, что необходимо для того, чтобы не допустить попадания загрязненного воздуха назад в вентилируемое помещение. Такие устройства можно встретить в вентиляционных системах, обслуживающих не только производственные, но также офисные и бытовые помещения (кухни, санитарные узлы и др.). Кроме того, обратными клапанами оснащаются вентиляционные системы, устанавливаемые в общественных зданиях – торговых и развлекательных центрах, торговых комплексах и др.

Услуги сантехника в Москве и Московской области

Конструкцию обратных клапанов, устанавливаемых в вентиляционных системах, образует вращающаяся ось, на которой фиксируются специальные лопасти. Эти лопасти могут обеспечивать отсекание воздушного потока за счет специальной пружины или силы тяжести.

Еще одним видом подобных устройств является клапан обратный тарельчатый (или дисковый), запорным элементом в котором выступает диск, располагающийся в посадочном седле с уплотнительным элементом. Запорный элемент в дисковом обратном клапане фиксируется на штоке, имеющем возможность свободно перемещаться в корпусе устройства. Клапан обратный дискового типа может быть межфланцевым и муфтовым. Используется он для оснащения как трубопроводов, по которым транспортируются газовые рабочие среды, так и вентиляционных систем.

Модификации обратных клапанов и производители

Услуги сантехника в Москве и Московской области

Среди популярных производителей клапанных устройств обратного типа можно выделить следующие компании:
  • Tecofi (Франция);
  • FAF (Турция);
  • FERRO (Польша);
  • Вестшинторг (Республика Беларусь).
Если говорить о наиболее популярных моделях, то ими являются клапаны ДУ32, 50, 80, производимые французской компанией Tecofi. Данные модели, для изготовления которых используется нержавеющая сталь, отличаются практичностью, высокой надежностью и длительным сроком службы, что и делает их столь популярными среди отечественных потребителей.

Услуги сантехника в Москве и Московской области

Основными параметрами, которые оказывают влияние на стоимость клапанных устройств обратного типа, являются:
  • Назначение;
  • Конструктивное исполнение;
  • Материал изготовления;
  • Размеры клапана и поперечное сечение его посадочных отверстий.
Краткий обзор основных технических характеристик наиболее популярных моделей клапанов обратного типа даст возможность составить представление о данных устройствах.

ДУ50

Услуги сантехника в Москве и Московской области

Корпус обратного клапана данной модели (16Ч42Р) выполнен из чугуна, а его затворная часть – из латуни. Благодаря изготовлению затворной части ДУ50 из нержавеющего материала использовать его можно для оснащения трубопроводов, по которым транспортируются вода и пар. Работать обратный затвор данной модели может при температуре рабочей среды, превышающей 225°, и при давлении, составляющем 1,6 МПа.

Устанавливают такой обратный клапан как на горизонтальные, так и на вертикальные трубопроводы. При этом на вертикальных трубопроводах он располагается входным патрубком вниз, а на горизонтальных ось вращения его захлопков должна находиться в горизонтальной плоскости.

ДУ80

Клапан обратный межфланцевого типа ДУ80, корпус которого выполнен из оцинкованной стали или чугуна, а уплотнительный элемент изготовлен из резины, может использоваться для установки на трубопроводах, по которым транспортируется горячая и холодная вода. Максимальная температура рабочей среды, которую выдерживает ДУ80, составляет +90°, а максимальное давление – 1,6 Мпа.

ДУ100

Этот обратный клапан дискового типа имеет элементы, изготовленные из стали с гальванопокрытием. ДУ100 может использоваться в трубопроводах, по которым транспортируются холодная и горячая вода и пар, способен выдерживать давление 1,6 МПа и температуру, составляющую +130°.

ДУ150

Корпус межфланцевого обратного клапана данной модели, применяемого для оснащения трубопроводов различного назначения, выполнен из чугуна, а запорные элементы, представляющие собой две подпружиненные створки, – из нержавеющей стали. ДУ150 используется также для оснащения трубопроводов, по которым транспортируются нефтепродукты, и может устанавливаться как в горизонтальном, так и в вертикальном положении. Рабочее давление, при котором может эксплуатироваться обратный клапан данной модели, равно 1,6 МПа.

Рекомендации по монтажу обратных клапанных устройств

Услуги сантехника в Москве и Московской области

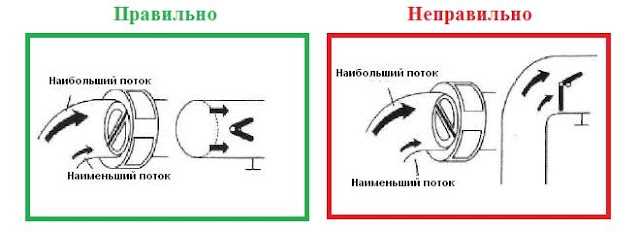

Как уже говорилось выше, обратные клапаны в зависимости от своего конструктивного исполнения могут устанавливаться как на горизонтальных, так и на вертикальных участках трубопроводов. Так, обратные клапаны муфтового типа используют на горизонтальных участках трубопроводов, а запорные устройства, крепежным элементом которых является фланец, – на вертикальных.

Услуги сантехника в Москве и Московской области

Сам процесс установки клапана обратного типа (например, в канализационной системе) происходит в следующей последовательности:
  • Выполняется выбор участка трубы, на котором будет установлен обратный клапан. Такой участок должен быть открыт для дальнейшего обслуживания и обычно располагается до канализационного стояка.
  • При установке обратного клапана в уже существующую канализационную систему следует обращать внимание на то, чтобы размеры труб не превышали габариты клапанного устройства.
  • Устанавливая затвор, необходимо обращать внимание на стрелку на его корпусе, которая указывает направление движения потока транспортируемой среды.
  • Способ фиксации выбирается в зависимости от конструктивного исполнения изделия.
  • После установки обратного клапана следует проверить герметичность всех выполненных соединений.
От того, насколько правильно будут выполнены все вышеописанные действия, зависят корректность работы, надежность и долговечность всей трубопроводной системы.

Видео

В сюжете - Устройство межфланцевого обратного клапана 19ч21бр


В продолжение темы посмотрите также наш обзор Схемы разводки водопровода в частном доме
