среда, 28 марта 2018 г.

Учимся различать вентили и задвижки

Услуги сантехника в Москве и Московской области

Вентиля и задвижки – два основных элемента, чаще всего используемых на промышленных трубопроводах. Без них сложно себе представить любую систему снабжения более-менее крупных размеров. Задача такого оборудования проста – дать человеку возможность контроля над движением и состоянием транспортируемой жидкости внутри труб.

Многие люди несознательно путают вентиля и задвижки. Одни говорят, что между ними нет разницы, другие же наоборот, приписывают каждому инструменту несуществующие свойства. Правда, как всегда, находится посередине. Вентиля и задвижки действительно отличаются друг от друга, но есть у них и сходства. В данной статье мастер сантехник рассмотрит их конструктивные различия.

Особенности и назначение

Услуги сантехника в Москве и Московской области

Вентиль или задвижка – это запорные элементы трубопроводной системы. По стандарту называются запорной арматурой.

Услуги сантехника в Москве и Московской области

С запорной арматурой вы наверняка уже сталкивались. К примеру, на любой бытовой системе водоснабжения наверняка стоят краны, позволяющие ограничить поток жидкости в том или ином направлении. Полное перекрытие крана в считаные секунды блокирует движение носителя, отрезая конкретный участок ветки. В итоге одним движением руки вы получаете возможность изолировать часть трубопровода, а затем выполнять над ней какие-то операции.

Услуги сантехника в Москве и Московской области

В бытовых условиях чаще всего используют клапана. Стандартный клапан размещают на трубы диаметром до 100 мм.

Услуги сантехника в Москве и Московской области

Вентили и задвижки – это тоже запорная арматура, только более крупного образца. Их допустимо монтировать на трубы, диаметр которых только начинается от 100 мм (хотя есть и исключения).

Услуги сантехника в Москве и Московской области

Преимущественно подразумевается монтаж на магистральные ветки систем водоснабжения, отопления, газопроводы, маслопроводы, нефтепроводы и т.д.

Услуги сантехника в Москве и Московской области

Что интересно, конструкция вентиля или задвижки спроектирована так, чтобы каждый элемент смог выдержать огромное давление в условиях постоянного движения носителя. Из-за этого конструкция получается дороже, но куда эффективнее обычной клапанной арматуры.

Тип подсоединения

Услуги сантехника в Москве и Московской области

Мы уже отметили что, вентиль, как и задвижка, обладают схожей структурой и применяются для схожих задач. Чтобы сравнить их друг с другом, а также иметь в голове полноценную картину, чем же вентиль отличается от задвижки, нужно разобрать принцип действия каждого образца. Понять, как он работает, и из чего состоит.

Но перед этим обратим внимание на способы их подсоединения к трубопроводу. Они у них общие.

Элементы такого типа могут быть:
Имеется в виду тип подсоединения к трубопроводу. Здесь различий практически нет. Что вентиль, что задвижка выполнены во всех вариациях.

Фланцевый тип подсоединения подразумевает монтаж на фланцы. Своего рода соединительные кольца, наваренные на края, как запорной арматуры, так и трубопровода. Это хороший вариант, когда нужна надежность в комбинации с практичностью.

Услуги сантехника в Москве и Московской области

Фланцы наваривают на выходы, затем уплотняют резиновыми кольцами. Соединение происходит за счет стягивания болтами ответных фланцев на трубе и задвижке. Количество болтов, их размер, диаметр фланца и множество других параметров зависит от условий в каждом конкретном случае.

Услуги сантехника в Москве и Московской области

Фланцы удобнее всего применять в промышленности, но и в бытовых условиях, а также в гражданском строительстве от них есть толк.

Про сварные соединения, думается, вы уже и так знаете достаточно. Сварная запорная арматура не пользуется такой же популярностью, как фланцевая или муфтовая, но она тоже довольно широко представлена на рынке, а значит, не упомянуть ее было бы решением ошибочным.

Услуги сантехника в Москве и Московской области

Сварные фитинги монтируют на трубопроводы с помощью приваривания газовой или электрической сваркой. Плюсы подобных соединений в их прочности. Минусы – в отсутствии возможности снять запорную арматуру. А такая необходимость может появиться в любой момент. Запорная арматура не вечна. В ней постоянно происходят динамические процессы. Изнашиваются уплотнители, расшатывается клин, стачиваются детали. Рано или поздно задвижка выйдет из строя. И вот что делать тогда, вопрос открытый.

Услуги сантехника в Москве и Московской области

Муфтовые образцы монтируют преимущественно на резьбовые соединения.

Услуги сантехника в Москве и Московской области

Это промежуточный вариант между сваркой и фланцами. С ним нужно больше возиться, зато можно обойтись вообще без сварочного аппарата. Задействуются в большей степени на средних размеров гражданских системах.

Конструкция и принцип работы вентиля

Услуги сантехника в Москве и Московской области

Вентиль – запорная арматура регулирующего типа. Это крупный элемент трубопровода, немного утолщенный и с большим регулирующим кольцом, которое собственно вентилем и называют. Задача вентиля заключается в перекрытии и регулировании потока жидкости внутри трубы.

Услуги сантехника в Москве и Московской области

Этим он отличается от задвижки. Дело в том, что фиксируемая деталь может находиться сразу в нескольких положениях.

Если закрутить его на несколько оборотов, то поток блокируется только частично. Запорный элемент искусственно уменьшит диаметр проходного отверстия внутри, что скажется на количестве доставляемой жидкости.

Полное закрытие вентиля блокирует всю систему, точно так же, как это делает задвижка. Эта возможность выбирать положение для запорного элемента внутри вентиля – и есть основное его преимущество.

Очень часто в промышленных трубопроводах возникае необходимость не просто полностью перекрыть поток жидкости, а только умерить его до определенных значений. Сделать это проще всего именно через монтаж вентилей в потенциально подходящих местах. Более удобного и простого способа человечество еще не придумало.

Разбор внутренностей вентеля

Услуги сантехника в Москве и Московской области

Состоит вентиль из нескольких основных деталей.

Услуги сантехника в Москве и Московской области

Корпус преимущественно литой, а не разборный. Но бывают разные модели, каждая конкретная схема претерпевает некоторые изменения, в соответствии с ожиданиями и желаниями производителя.

Внутри корпуса есть отверстие для прохода жидкости. Отверстие это может быть как полноразмерным, так и уменьшенным.

Полноразмерный проход дает возможность транспортировать жидкость в полной мере, а также снижает нагрузку на внутренности вентиля. Жидкость течет без проблем, не встречая сопротивления.

Другое дело – миниатюрные вентили. Они в своем базовом состоянии не способны пропускать номинальное количество носителя за один и тот же промежуток времени.

В центральной части корпуса находится клапанный блокиратор или просто клапан со шпинделем. К нему подсоединена резьба с направляющими, а резьбой управляют за счет вращения ручки вентиля.

Система проста и неприхотлива, от того и столь эффективна. Вращая ручку, мы передаем усилие на винтовую резьбу. Та влияет на положение клапана внутри вентиля. Закручивание ручки опускает клапан, откручивание наоборот, поднимает. Соответственно вы можете регулировать движение носителя в трубе так, как сами того пожелаете.

Важная особенность состоит в том, что в вентиле течение жидкости блокируется за счет параллельного перекрытия потока. Это сказывается на стоимости всей конструкции, а также его цене его разновидностей. Именно поэтому полнопроходный образец вентиля гораздо дороже стандартного суженного.

Конструкция и действие задвижки

Услуги сантехника в Москве и Московской области

Отличие задвижки от вентиля состоит в нескольких небольших, но все же крайне важных конструктивных особенностях. Разобравшись с ними, вы точно поймете, что здесь и как работает.

Задвижка выполняет те же задачи, что и вентиль. Она тоже способна заблокировать или открыть систему в любой момент.

Только вот задвижка существует в двух положениях:
  • Открытом;
  • Закрытом.
Третьего варианта не дано. Сама ее конструкция просто не позволяет эффективно перекрывать поток частичным образом. Запорный элемент внутри спроектирован по такой схеме не просто так.

В задвижке запорный элемент или клин находится в перпендикулярном к носителю положении. Закрывается он точно так же, перемещаясь всего на несколько десятков сантиметров вниз.

Это упрощает конструкцию, делает ее более неприхотливой и дешевой. Но также и повышает давление на все составляющие детали. Особенно, если речь идет о запорной арматуре, монтируемой на трубопроводах высокого давления.

Разбор внутренностей задвижки

Услуги сантехника в Москве и Московской области

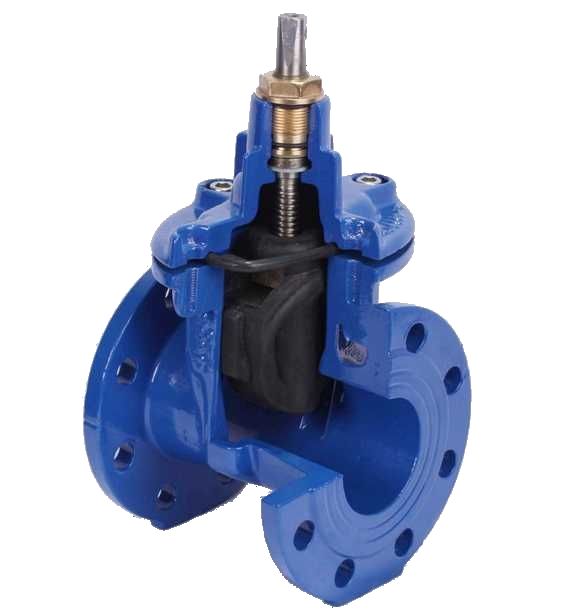

Во многом задвижка повторяет конструкцию вентиля. Она тоже состоит из цельного литого корпуса. Она тоже может быть как полнопроходной, так и стандартной, с суженным диаметром.

Основные различия касаются самого запорного элемента. В задвижках поток блокируют клином. Закрытое положение клина прячет его в верхней седельной части. Клин никак не препятствует движению жидкости в системе.

Услуги сантехника в Москве и Московской области

К его направляющим подсоединена резьба, а ту контролируют вращением ручки. В общем, система та же, что и с вентилем. Различие кроется в деталях.

При вращении ручки клин просто освобождается, в один момент перекрывая всю трубу. Нижняя часть клина заходит во внутренние седла, уплотненные резиной.

Видео

В сюжете - Принцип работы вентиля


В сюжете - Принцип работы задвижки


В сюжете - Все виды трубопроводной арматуры


Основные отличия

Перечислим все отличия вентилей и задвижек. Так вам будет проще ориентироваться и делать свой выбор.

Список отличий:
  • Вентилем можно регулировать поток в системе, задвижка же находится в двух состояниях: открытом и закрытом.
  • В вентиле идет параллельное блокирование системы, задвижка блокируется перпендикулярно потоку.
  • Задвижка быстрее изнашивается.
  • Вентиль стоит дороже, особенно его полнопроходный вариант.
В продолжение темы посмотрите также наш обзор Особенности конструкции и применения запорного вентиля 15кч18п2

Комментариев нет:

Отправить комментарий
