Как заземлить водонагреватель

Услуги сантехника в Москве и Московской области

Многие люди не заземляют водонагреватели — а зря. Часто причинами пробивания тока на корпус водонагревателя, бьющейся воды из крана, является именно не заземленный корпус водонагревателя. В этой статье мастер сантехник расскажет, как заземлить водонагреватель в доме, квартире, на даче.

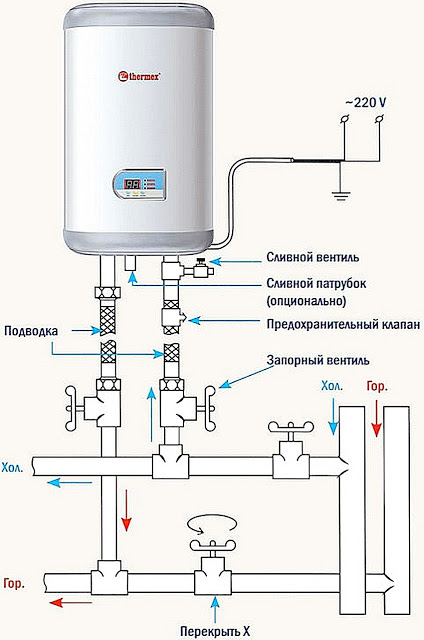

Для чего заземляют водонагреватель

Услуги сантехника в Москве и Московской области

Вода, поступающая в систему водоснабжения, является хорошим проводником, а электронагревательные приборы в квартирах и частных домах работают от электричества. Вне зависимости от типа электроприбора (проточный или накопительный) жидкость соприкасается с нагревательным элементом.

В случае отгорания проводников, разрушения корпуса нагревателя, попадания фазного корпуса на корпус, контакта между водой и оголенным проводом не избежать. Жидкость становится проводником для тока утечки.

В случаях, когда пользователь прикасается к незаземленному металлическому корпусу прибора или подставляет части тела под поток воды, электрический ток потечёт по пути: фаза 220 В – вода водонагревателя – тело человека – земля (через воду). Ощутимый удар, часто приводящий к летальным случаям, неизбежен.

В другом случае возможно возникновение разности потенциалов между двумя электроприборами (часто можно встретить не совсем верное название «блуждающие токи»), находящимися в одном помещении. В этом случае одновременное прикосновение к устройствам также приводит к ощутимым «пощипываниям». Заземление в таких случаях служит для выравнивания потенциалов контуров. Кроме того, наличие «лишних» потенциалов на приборах ускоряет их разрушение.

Способы и принципы заземления

Услуги сантехника в Москве и Московской области

Существует два различных способа защиты от поражения электрическим током – защитные заземления и зануление. По незнанию авторы часто их называют одним словом заземление.

Услуги сантехника в Москве и Московской области

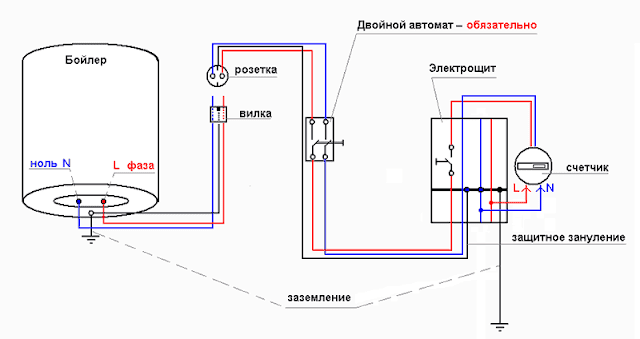

В чем различие? В случае «настоящего» заземления металлический корпус электроприбора соединяется отдельным проводником со специальным контуром.

В этом случае попавшее на прибор рабочее напряжение отводится по пути: корпус электроустановки – проводник – шина заземления – земля. Сопротивление такого контура согласно правилам устройства электроустановок не должно превышать 4 ОМ, что намного меньше сопротивления кожи человека. Таким образом, весь ток уйдёт в землю. Если значения силы тока велики, то сработает автомат защиты – электропитание электроустановки потребителя (так правильно называют электроприборы) будет отключено.

В случае зануления в розетке присутствует дополнительный провод (окрашен в жёлто-зелёный цвет) и называется РЕ-проводником. Провод зануления в нагревателе подключен к опасным частям электроприбора, которые могут стать источником утечки тока. При нарушении целостности нагревательного элемента, попадания фазы на корпус ток потечет по пути: фазный провод – корпус прибора (нагреватель) – защитный провод зануления – распределительный щиток квартиры. При превышении номинального тока сработает устройство защиты.

Выбор типа заземления любого вида водонагревателей в квартире зависит от организованной схемы электропитания жилого дома.

Как нельзя заземлять электроприборы

Существует несколько простых, на первый взгляд, способов организовать защиту в своей квартире, но пользоваться которыми категорически запрещено:
  • Соединение третьего провода в розетке с трубами водопровода или отопления, проходящими по кухне или в ванной комнате;
  • В случае пробоя фазы на корпус нагревателя или стиральной машины весь опасный потенциал попадёт на стояк подъезда. Сосед, открывший воду, обречён на электрический удар. Тем более такой способ не действует в случае замены части металлических труб пластиковыми аналогами – «заземление» не выполнит своей функции;
  • Объединение в розетке нулевого и заземляющего контактов. Обрыв нуля в таких случаях приводит к появлению опасного напряжения на корпусах всех включенных в сеть квартиры потребителей;
  • Заземление нескольких приборов последовательно друг за другом. При возникновении неисправности в одном устройстве все остальные окажутся под опасным напряжением;
  • Соединение нескольких проводов на одну клемму шины. Для каждого устройства должен быть предусмотрен отдельный контакт;
  • Самостоятельное изготовление заземляющих устройств и подключение к ним шины. Такие устройства могут нарушить работу всей системы энергоснабжения дома и не выполнить своего предназначения вовсе.
Схема электропроводки многоквартирного дома

До 1998 года согласно действующим тогда нормативам большинство домов было запитано по так называемой схеме TN-С или схема с глухозаземлённой нейтралью.

В дому подводился четырёхжильный кабель, в котором было 3 фазы и один нулевой проводник. В квартире такую систему опознать просто – все розетки не имеют защитного контакта, они двухконтактные.

В домах современной постройки электропитание подводится пятижильным кабелем (TN-S проводка), в котором рабочий и защитный нулевые провода разделены. Розетки имеют защитный контакт, также, как и при использовании схемы TN-C-S. Существуют и другие схемы заземлений.

Услуги сантехника в Москве и Московской области

«На рисунке показаны возможные варианты схем организации электропитания и заземления. Если нет точной информации, какая схема организована в вашем доме, обратитесь к энергетику управляющей компании».

Как заземлить водонагреватель в старом доме

Услуги сантехника в Москве и Московской области

В домах старой постройки для организации заземления придётся выполнить ряд работ и потратиться на приобретение материалов.

Приобретают медный одножильный провод с сечением не менее 4 мм2, который с одной стороны подключается к контакту заземления на электроприборе. Другой конец провода присоединяют к шине в межэтажном щитке. Желательно провод проложить в штробе, для исключения повреждения. Для подключения на концы провода припаивают контакт для затяжки под болт.

Использование УЗО

Услуги сантехника в Москве и Московской области

Другой способ обезопасить себя от поражения электрическим током установить устройство защитного отключения (УЗО) или дифференциальный автомат. Прибор ставится отдельно на водонагреватель или на общий ввод электропроводки.

Суть работы устройств, если говорить кратко, заключается в следующем. Прибор устанавливается в разрыв обоих проводников (фазы и нуля), по которым осуществляется электропитание помещений. При нормальных условиях эксплуатации токи, протекающие по фазному и нулевому проводнику равны. Питание остаётся подключенным.

При возникновении тока утечки через один из проводов значения протекающих токов станут различными. Устройство защитного отключения или дифференциальный автомат отключат оба проводника от потребителя.

Услуги сантехника в Москве и Московской области

Для монтажа в жилых помещениях предусмотрена установка таких приборов отключения, которые срабатывают на ток утечки 30 мА. Время срабатывания приборов не позволяет получить электрический удар опасный для здоровья.

Что делать в частных домах

Обустроить индивидуальную систему заземления в частном доме или на даче по силам любому владельцу недвижимости.

Если недостаточно специальных знаний настойчиво рекомендуем обратиться к специалисту-электрику управляющей компании посёлка (правления дачного общества). Это поможет избежать ошибок при строительных работах и при подключении.

В любом случае выполнить общестроительную часть лучше самостоятельно – это сбережет значительную сумму денежных средств.

Порядок изготовления:
  • Отступив от фундамента дома 1,5 – 2 метра роют траншею по форме равностороннего треугольника со стороной 2 – 2,5 м. Глубина углубления 60 см, ширина – 40 – 50 см. Между треугольником и стеной дома также роют углубление для подводки шины к распределительному щитку;
  • По углам треугольника в землю вбивают штыри из металлической арматуры диаметром 12 – 14 мм, оставляя над дном траншеи 5-10 см;
  • Вбитые штыри соединяют между собой, приваривая металлическую полосу толщиной 4 мм и шириной от 40 мм. Такую же полосу, приварив к штырям, выводят на стену здания;
  • Траншею зарывают;
  • К полосе, выведенной на стену, приваривают болты с диаметром резьбы 8-10 мм – к ним будут подключаться провода заземления от бытовых электроприборов (бойлеры, стиральные и посудомоечные машины, различные станки);
  • Клемму заземления нагревателя одножильным медным проводом сечением 4 мм2 или алюминиевым сечением 6 мм2 соединяют с болтом, приваренным на шину. Подключение проводят «под болт».
Видео

В сюжете - Электрическая схема подключения бойлера


Итог

Подключение бытовых водонагревателей и других энергоёмких приборов к системе защитного заземления вызвано необходимостью соблюдения правил техники безопасности.

Устройство спасает жизни пользователей при неисправностях электроприборов и сводит к минимуму вероятность возникновения пожаров. Несложная в выполнении система заземления поможет избежать трагедий при пользовании электроприборами.

В продолжение темы посмотрите также наш обзор Схема подключения водонагревателя к водопроводу
