Для каких случаев монтажа трубопроводов применяется термоусадочная муфта

Термоусадочные муфты – это манжеты из полиэтилена, которыми мастера сантехники изолируют стыки стальных труб для обеспечения герметичности, гидроизоляции и защиты от коррозии. Для решения всех вопросов герметичности, трубопроводы изолируют полиуретаном, который, на сегодняшний день, является самым эффективным гидростойким и диэлектрическим изоляционным материалом.

Особенности применения

Часто для прокладки различных трубопроводов используют стальные трубы, однако такое решение влечет за собой ряд проблем:

• Сталь неустойчива к коррозии, механическим воздействиям и химически активным веществам;
• Она является прекрасным проводником для блуждающих токов;
• Сталь стыкуется с помощью сварных швов, которые достаточно быстро могут прийти в негодность, особенно в условиях подземной прокладки.

Если говорить о самом устройстве труб, то они покрываются полиуретановой изоляцией изначально не по всей длине. Края труб оставляют открытыми, чтобы в дальнейшем возможно было производить сварные работы для их монтажа. Не изолированные участки называют технологическими отступами.

Длина такого отступа напрямую зависит от диаметра трубы: для труб диаметром до 219 мм – 150 мм, от 220 – 210 мм. Такие изделия условно называют трубы ППУ (пенополиуритановые).

Именно для изоляции сварных стыков труб ППУ используют термоусаживаемые муфты (ТУМ), которые изготавливается из того же материала (полиэтилена), что и изоляция самих элементов трубопровода.

Преимущества

Способ гидроизоляции сварных стыков с помощью ТУМ имеет множество преимуществ перед другими средствами изоляции, такими как стальной кожух или термолента:

• Данная технология не требует особых знаний или навыков, а так же специального оборудования. Все, что вам понадобится для работы – газовая горелка.
• Сам процесс монтажа с использованием ТУМ довольно прост и занимает гораздо меньше времени, чем аналогичные процессы с использованием других технологий.
• Данное изделие может использоваться для изоляции стыков трубопроводов канализации, холодной и горячей воды, поскольку не чувствительно к разным температурам. Так же ТУМ используют для монтажа трубопроводов с давлением до 16 атмосфер.
• Пенополиуретан универсален. Его используют для восстановления целостности изоляционного кожуха ППУ на теплотрассах, паропроводах и криогенных системах.
• Термоусаживаемая муфта обладает прекрасными диэлектрическими свойствами
• Это изделие устойчиво к коррозии и химическому воздействию.
• Термоусаживаемые муфты обеспечивают высокую герметичность сварных стыков труб ППУ.
• Данная технология монтажа позволяет значительно продлить срок службы трубопровода, а так же сократить затраты и время на ремонтные работы в будущем.

Термоусаживающаяся манжета выпускается в широком диапазоне величин – от 110 до 1200 мм в диаметре. Это позволяет использовать ее при обустройстве как бытовых, так и промышленных трубопроводов.

ТУМ поставляются на строительный рынок в комплекте с двумя вспомогательными изоляционными жидкими компонентами. Они нужны для герметичного заполнения пространств между стыкуемыми элементами.

Монтаж

Чтобы получить ожидаемый высокий результат, необходимо придерживаться технологии монтажных работ.

• Перед началом монтажных работ нужно распаковать муфту и очистить ее от возможных загрязнений на внутренней поверхности.
• Надеваем манжету на середину стыка, согласно инструкции, и отмечаем на трубах ППУ, где будут находиться ее края.
• Надеваем ТУМ на одну из труб, которые планируется стыковать и сдвигаем в сторону от края на 500-600 мм.
• Теперь можно приступать к сварным работам. Трубы ППУ нужно установить в одной плоскости в сварную трубницу так, чтобы между элементами остался зазор для сварочного шва.
• Далее, с помощью сварочного аппарата, производится сам процесс сварки.
• По окончанию шву нужно дать время остыть.
• После этого нужно обязательно произвести проверку герметичности системы с помощью системы ОДК.
• Если контроль герметичности дал абсолютно положительный результат и никакие дополнительные доработки не требуются, можно приступать к изоляционным работам.
• Термоусаживающаяся манжета сдвигается на сварной шов так, чтобы она полностью закрывала неизолированную область.

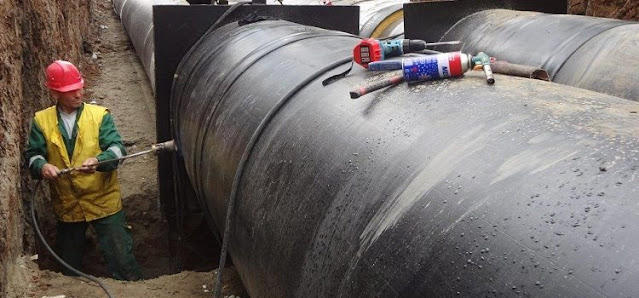

• Далее производится нагрев ТУМ с помощью газовой горелки. Этот процесс нужно начинать с нижней части трубы так, чтобы температура распределялась постепенно от середины к краям муфты. Термоусадка манжеты производится при температуре от 90º до 110º.
• Внимание, категорически запрещается перегревать термоусаживаемые муфты выше указанной температуры. Перегрев можно определить визуально по появлению сизоватого налета на ней
• После того, как муфта приобретет свою окончательную форму и плотно обожмет трубы ППУ, пустоту внутри муфты нужно заполнить полиуретановой пеной через специальное отверстие в ней. Через другое отверстие должен выйти весь воздух.
• По прошествии 30 минут отверстия запаиваются коническими пробками, верхняя часть которых не должна выступать над самой муфтой более чем на 2 мм.

Проверка правильности монтажа

Любое устройство может работать долго и качественно лишь в том случае, когда оно правильно установлено. Термоусадочные манжеты – не исключение.

Поэтому, после проведения всех монтажных работ, нужно обязательно провести, так сказать, контроль качества.

Проводим тщательно визуальный контроль термоусадки ТУМ по всему периметру изделия. Качественно выполненная работа характеризуется выступлением расплавленного клея по всей окружности манжеты относительно труб.

Так же должен полностью отсутствовать зазор между манжетой и изоляционной оболочкой труб ППУ на расстоянии 200 мм от края.

Термоусаживаемая муфта не терпит халатности при работе с ней. Чтобы она служила вам долгие годы, в процессе монтажа учитывайте следующие правила:

• Категорически запрещается проводить монтажные работы при температуре ниже минус 15º;
• Нельзя использовать муфту для изоляции стыков труб разных диаметров. допускается скос между элементами не более 5º;
• Если на время монтажных работ есть опасность осадков, необходимо сделать временное укрытие над местом, где будут производиться работы;
• Перед началом термоусадки муфты необходимо убедиться в том, что трубы ППУ идеально сухие. Попадание влаги под манжету категорически запрещено.

Видео

В сюжете - Монтаж термоусадочной манжты на сварные стыки трубопровода.
