Как установить терморегулятор на радиатор отопления и правильно его настроить

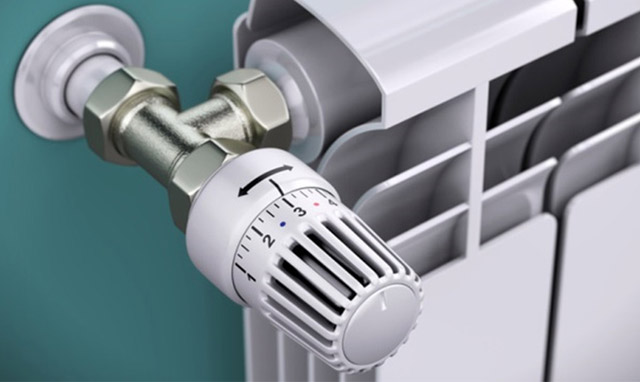

Терморегулятор установленный на радиатор позволяет контролировать поступление теплоносителя в отопительное устройство. Таким образом, обеспечиваются комфортные температурные условия для жильцов, а также защищенность от аварийных случаев, когда необходимо отключение участков трубы от отопительной системы. В этой статье мастер сантехник расскажет, как выбрать терморегулятор, установить его на радиатор отопления и правильно настроить.

Выбор запорно-регулирующей арматуры

Для управления движения теплоносителя по системе отопления используется один их трех видов регулирующей арматуры:

• Конусный вентиль;
• Шаровой кран;
• Автоматический регулятор.

Шаровые краны плохо справляются с регулировкой температурного режима, так как они работают в двух позициях: открыты или перекрыты. Если установить краник в промежуточное положение, утратится его герметичность, поскольку теплоноситель будет разрушать шаровой элемент.

Конусный вентиль является более эффективным способом контроля температурного режима. Он может находиться в полуоткрытом положении. При этом нельзя забывать о необходимости возврата его на стартовую позицию. Такой способ регулирование температуры неудобный и трудозатратный.

Оптимальным вариантом контроля температурного режима является использование автоматических термостатов, монтируемых рядом с батареями. Другое название этих устройств — терморегуляторы.

Принцип работы терморегулятора

Терморегулятор является герметичной камерой (так называемый сильфон), который заполнен рабочей средой. Когда температура повышается, происходит расширение теплоносителя, и сильфон распрямляется. Затем запорный клапан перекрывает движение теплоносителя в батарею, снижая, таким образом, температуру в помещении. Если снижается температура, наступает обратный эффект: сжатие термоголовки, которая отворяет клапан, в результате чего поступление теплоносителя в батарею растет.

Конструкция терморегулятора

Терморегуляторы могут предназначаться для работы в однотрубных или двухтрубных системах.

Термостат включает в себя термическую головку и особый клапан. Данные механизмы работают не потребляя энергию и поддерживая между собой связь.

Термоголовка имеет привод, регулятор и жидкостный компонент, который можно сменить на газовый, либо упругий.

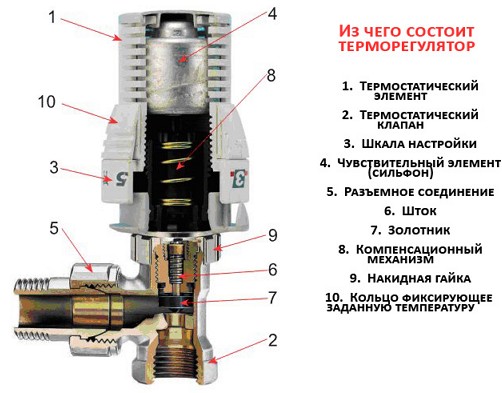

Компоненты термостата:

• Термический клапан;
• Термический элемент;
• Чувствительный элемент;
• Золотниковый клапан;
• Разъем;
• Передающий шток;
• Накидная гайка;
• Компенсаторный механизм;
• Кольцо фиксатора;
• Шкала.

Видео

В сюжете - Принцип работы термоголовки и термоклапана для радиаторного отопления

Преимущества  терморегуляторов

В продаже имеются термостаты двух видов: жидкостные и газовые. Все они должны быть сертифицированы. Средний период службы таких устройств составляет примерно 20 лет.

• Продуманный дизайн, удачно вписывающийся в любой интерьер;
• Комфортное управление температурным режимом;
• Простота в монтаже;
• Возможность эксплуатации на протяжении всего периода службы без проведения профилактики и техобслуживания;
• После установки термостата на батарею нет нужды открывать окна, чтобы понизить слишком высокую температуру в помещении;
• Термостаты работают при выбранной пользователем температуре — от 5 до 27 градусов;
• Устройства позволяют равномерно распределять носитель тепла по системе отопления;
• Терморегуляторы позволяют избежать чрезмерного прогревания воздуха, если помещение обогревается солнечными лучами или электроприборами;
• Термостат позволяет экономить до четверти расхода топлива;
• Установка устройства позволяет улучшить микроклимат в доме;
• Использование термостатов оптимально в частных домах, где они обычно окупаются на протяжении одного года.

Видео

В сюжете - Виды и преимущества терморегулятора

Жидкостные или газонаполненные терморегуляторы

Газонаполненные или жидкостные термостаты активнее откликаются на колебания температуры в помещении. Жидкостные термостаты точнее отзываются на изменения внутреннего давления в гофрированном цилиндре и эффективнее направляют его на исполнительную часть механизма.

Конструкции терморегуляторов, наполняемых газом, характеризуются рядов существенных плюсов:

• Газовая конденсация осуществляется в самой холодной секции устройства, которая находится дальше всего от корпуса клапана. В результате этого реакция наступает быстро, поскольку процесс не зависит от водной температуры.
• Термостат данного вида быстро реагирует на температурную динамику в здании, что обеспечивает эффективное поступление тепла.

Видео

В сюжете - Эксперимент, который позволяет выяснить, термоголовка с чувствительным элементом какого типа – твердотельного, жидкостного или газового – наиболее оперативно реагирует на изменение температуры окружающей среды.

Место для установки терморегулятора

На функционирование регулятора влияют такие обстоятельства:

• Наличие прямых солнечных лучей;
• Циркуляция воздуха в комнате;
• Температурный режим вне здания;
• Посторонние источники холода или тепла в комнате.

В частных строения термостаты, прежде всего, устанавливаются на верхних этажах, поскольку разогретый воздух идет к верху и температурная разница на верхних и нижних уровнях дома сильно разнится. Регуляторы нужно ставить по горизонтали труб, неподалеку от точки ввода в обогревательный прибор.

В частном доме рациональнее всего ставить панельные батареи малой емкости и оснащать их термостатами, быстро откликающимися на манипуляции термостатическими клапанами. Однако при этом нужно избегать радиаторов, прикрытых занавесками, декоративными покрытиями или решетками, а также другими предметами. В противном случае будет нарушена возможность правильной оценки температурного режима в помещении. Эту рекомендацию можно обойти, если установить дистанционный датчик, находящийся от клапана на расстоянии 2-7 метров, что позволит контролировать температуру возле местонахождения контролирующего устройства.

Обратите внимание! В многоквартирных домах монтаж терморегулятора нужно начинать там, где колебания температур особенно ощутимы: кухня, главная комната, помещения, подверженные прямым солнечным лучам.

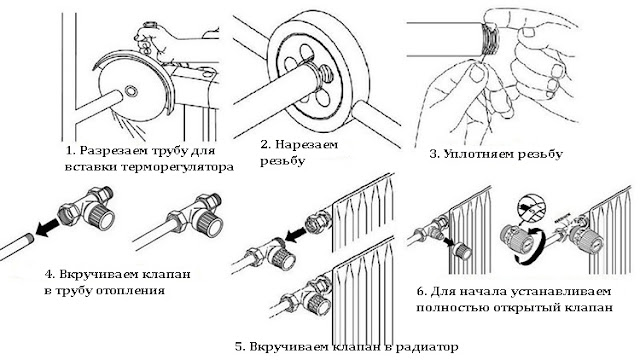

Установка терморегулятора

Перед установкой терморегулятора отключаем подающий стояк. Сливаем воду из отопительной системы.

Установочные работы производятся так:

• Отрезаем горизонтальные подводки на определенном расстоянии от батареи;
• Снимаем с батареи отрезанную трубу и краник;
• Открепляем хвостовики и гайки от клапана термостата и запорного крана;
• Заворачиваем их в пробки радиатора;
• Проводим сборку трубной обвязки и ставим все на запланированное место;
• Соединяем обвязку с находящимися по горизонтали трубами подводки, которые присоединены к стояку.

Если речь идет об однотрубной системе, при подключении термостата понадобится замена схемы подключения батареи. Для этого нужно установить перемычку для стыковки обратной и прямой подводки устройства. Такая перемычка, именуемая байпасом, дает возможность передвижения теплоносителю, если понадобится перекрыть отопление терморегулятором. Для осуществления схемы нужно снять прибор, не забыв перекрыть вентили.

Контролировать поступление теплоносителя в батарею в двухтрубной схеме можно, если применить термостат радиатора, поставленный на верхней подводке.

Видео

В сюжете - Установка термостатического клапана на радиатор

Настройка терморегулятора

Для правильной настройке регулятора температуры нужно понизить до минимально возможных потери тепла в помещении. Термометр должен располагаться там, где будет постоянная температура. После этого прокручиваем головку термального регулятора влево до конца, открывая клапан, в результате чего достигается максимальная отдача тепла. Как только температура увеличится на 5-6 градусов, клапан перекрывается прокручиванием головки в обратную сторону. После достижения нужно уровня температуры, начинаем осторожно открывать клапан. Настройка заканчивается, когда станет слышен шум воды в регуляторе и станет ощутим быстрый нагрев клапана.

Видео

В сюжете - Как установить и настроить терморегулятор на радиатор (батарею) отопления

Установку терморегуляторов на радиаторы отопления лучше всего поручить профессионалам, которые проведут подключение согласно инструкции производителя. Правильно установленное оборудования позволит создать оптимальный температурный режим в помещении и обеспечит рациональный расход тепловой энергии, что благоприятно отразится на финансовых расходах семьи.

В продолжение темы посмотрите также наш обзор Как нарастить секции радиатора отопления
