Двухтрубная система отопления

Согласно статистическим данным свыше 70% всех жилых зданий обогреваются посредством водяного отопления. Одной из его разновидностей является двухтрубная система отопления — именно ей посвящена данная публикация. В статье мастер сантехник расскажет преимущества и недостатки, схемы, чертежи и рекомендации по монтажу двухтрубной системы отопления.

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии — подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

• Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом. Вы получаете возможность установить на каждый из радиаторов термостат, что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
• Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
• Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
• Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.

Видео

В сюжете - Однотрубная или двухтрубная система отопления Как выбрать.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

• С естественной циркуляцией;
• С принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов. В нем не предусмотрена установка дополнительных насосов — теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком — отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией.  В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.

Видео

В сюжете - Разные схемы двухтрубных подключений

Какую разводку отопительной сети выбрать

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности — с верхней и нижней разводкой.

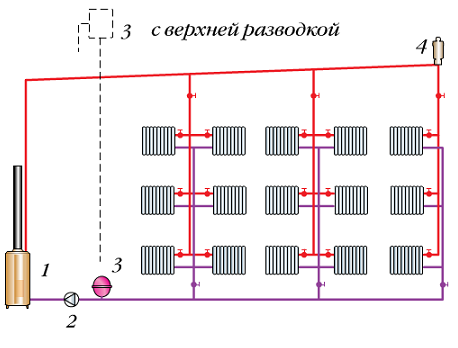

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации. Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла, а каждый последующий участок трубы после тройника ответвления на радиатор — на один типоразмер меньше.

На практике это выглядит следующим образом — с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы придерживайтесь следующих рекомендаций:

• Подающая и обратная магистраль должны располагаться параллельно друг другу;
• Каждый отвод на радиатор необходимо оснастить запорным краном;
• Расширительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
• Крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

• Для домов площадью до 250 м2 достаточно насоса мощностью 3.5 м3/час и напором в 0.4 МПа;
• 250-350 м2 — мощность от 4.5 м3/час, напор 0.6 МПа;
• Свыше 350 м2 — мощность от 11 м3/час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.

Видео

В сюжете - Попутная схема системы отопления
