Деформационный шов в бетоне — назначение, класификация, нюансы

Способность бетонных покрытий расширяться при повышенных температурах и влажности и сокращаться при падении этих показателей известны всем опытным строителям. Потому что если такие конструкции не будут иметь возможность свободно сжиматься и расширяться, то возникающие напряжения разрушат сооружение. Особенно это важно на этапе высыхания смеси в первые десять дней. B этой статье мастер сантехник расскажет, что собой представляют деформационные швы в бетонных полах и аналогичных конструкциях и зачем они нужны. Так же мы рассмотрим основные типы этих конструкционных элементов и способы их реализации.

Для чего предназначен деформационный шов в конструкциях из бетона и его типы

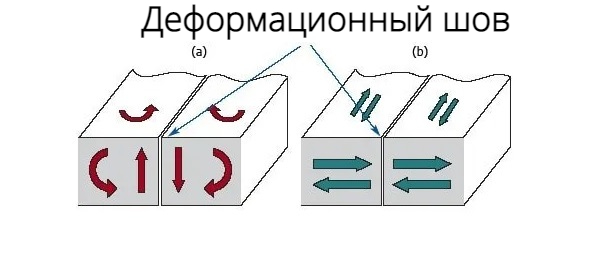

Любое сооружение, как по отдельным элементам, так и в целом, постоянно находится в движении, которое связано с изменением объемов, статическим воздействием конструкций, деформациями фундамента и другими факторами. Поэтому решение по обустройству швов должно быть основано на строгом определении их функционального назначения. Именно правильный выбор и реализация нужного вида обеспечат долговечность и надежность постройки.

По месту расположения шва в конструктивной схеме здания существует несколько вариантов:

• В напольном покрытии;
• В перекрытии;
• В фундаментах;
• В несущих стенах;
• В фасадных конструкциях.

Уплотнительные элементы, используемые в работе, должны быть долговечными и эластичными, а в большинстве вариантов и водонепроницаемыми.

Деформационный шов в стяжке

При организации монолитных бетонных полов данный элемент конструкции является обязательным условием, способным противостоять таким факторам, как усадка и перепады температур. Особенно это актуально для теплых полов.

Согласно строительным нормативам, деформационный шов в бетоне в обязательном порядке изготавливается в следующих случаях:

• Площадь стяжки превышает 40 м²;
• Сложная конфигурация пола;
• Длина одной стороны комнаты превышает 8 м;
• По периметру стен;
• Возле дверных проемов;
• Места соединения конструкций;
• Высокая температура пола.

Анализ причин объемных деформаций, показывает, что конструкции, оснащенные швами способны противодействовать таким факторам, как:

• Усадка;
• Изменение влажности окружающего воздуха;
• Колебания температуры;
• Химические реакции, происходящие в бетонных смесях;
• Ползучесть бетона.

Классификация

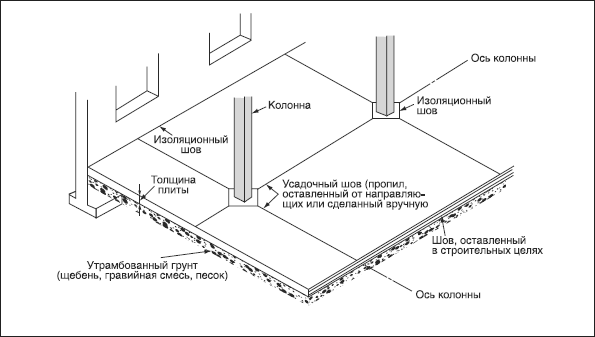

Наиболее часто применяемые типы деформационных швов:

• Изоляционные;
• Усадочные;
• Конструкционные.

Подобное разделение основано на особенностях применения того или иного типа, рассмотрим подробнее каждый из них.

Изоляционные швы

Основная задача данного деформационного шва в конструкциях из бетона состоит в исключении передачи деформаций от капитальных архитектурных элементов на стяжку пола. Основное расположение:

• Вдоль стен;
• Вокруг колонн;
• Периметр фундамента.

Операция осуществляется методом укладки изоляционного материала вдоль стен или других конструкций помещения перед нанесением бетонного раствора.

Усадочные швы

Затвердевание бетонного покрытия в своей массе происходит неравномерно – верхний слой высыхает более интенсивно, чем нижний. В результате этого уровень стяжки по краям получается выше, чем в центре, как говорят строители – заворачивается. В результате возникающих напряжений образуются трещины.

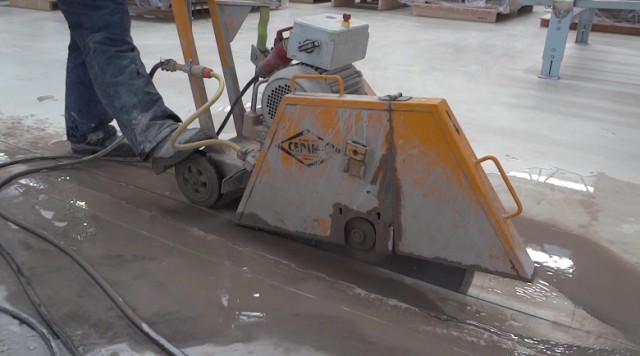

Чтобы предотвратить их появление и взять этот процесс под контроль нарезаются усадочные швы. Обычно их располагают по осям колонн и стыкуют с углами таких же нарезанных элементов, идущих по периметру колонн. Нарезка производится на глубину, соответствующую 1/3 толщины стяжки после финишной обработки покрытия. Работа выполняется с применением швонарезчика с функцией орошения.

Но возможен и другой вариант – методом установки реек определенных размеров на стадии пластичности бетонной поверхности.

Конструкционные швы

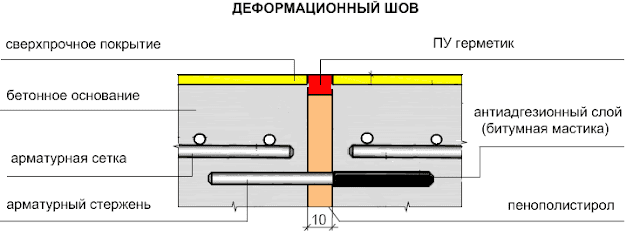

Данный тип разграничений устраивается в местах, где заканчивается дневная смена по укладке стяжки. Форма торца должна иметь форму соединения «шип-паз», можно применить рейки, уложенные поперек продольной линии, при этом они с одной стороны должны быть обработаны битумом для удобства демонтажа.

При строительстве важно иметь ввиду, что деформационный конструкционный шов в бетоне также работает и в качестве усадочного, допускающего незначительные горизонтальные подвижки.

Крайне желательно добиться максимального их совпадения и соответствия проектной документации, любые изменения должны быть согласованы.

Для чего нужна герметизация

В помещениях с повышенными требованиями по водонепроницаемости прибегают к герметизации швов, поскольку излишняя влага способствует отслаиванию покрытий. Активизация этого процесса увеличивается при наличии высоких температур.

Герметизация позволяет предотвратить воздействие воды и других агрессивных веществ, а также засорения межшовного пространства. При выборе герметика должны учитываться условия эксплуатации и нагрузки, которым подвергаются бетонные покрытия.

Основные виды герметиков:

• Мастики (полибутилен);
• Термопласты горячего и холодного отверждения (битум, бутил-каучук);
• Термореактопласты (винилацетат, полиуретан, полисульфид);
• Силиконы.

К примеру, большинство напольных покрытий на промышленных предприятиях должны легко мыться и одновременно выдерживать большие нагрузки. Герметики для таких полов одновременно должны быть и пластичными, и достаточно твердыми, чтобы препятствовать образованию сколов.

Видео

В сюжете - Подготовка поверхности перед установкой деформационных швов.

В сюжете - Укладка профиля в деформационный шов
