Обязательно или нет, ставить обратный клапан при установке водяных счетчиков

Монтаж счетчиков воды всегда оправдан, ведь это ваша экономия. А обязательно или нет, ставить обратный клапан при установке водяных счетчиков в этой статье расскажет мастер сантехник.

Назначение обратных клапанов, устанавливаемых на счетчиках расхода воды

Конструкция преимущественного большинства моделей водосчетчиков предполагает свободное вращение крыльчатки в обоих направлениях. Для водосчетчиков подобной конструкции установка обратных клапанов является наиболее актуальной.

Многие пользователи, установившие на свою систему водоснабжения счетчик воды, крыльчатка которого может вращаться в двух направлениях, не стремятся устанавливать обратный клапан из-за того, что рассчитывают сматывать показания прибора учета. Между тем, чтобы выполнить такое сматывание и тем самым сэкономить на оплате коммунальных услуг, необходимо осуществить следующие действия:

• Перекрыть воду, поступающую от основной трубы водоснабжения к смесителю;
• Слить из трубопровода остатки воды;
• К смесителю подключить шланг пылесоса, который не отсасывает воздух, а подает его.

При выполнении подобных манипуляций можно столкнуться с тем, что сильный напор воздуха, поступающего из пылесоса, просто сломает крыльчатку водосчетчика, что потребует замены прибора на новый. Кроме того, для этой процедуры необходимо использовать старый советский пылесос, так как современные модели подобных устройств не рассчитаны на возможность подключения их шланга к нагнетающему каналу.

Для того чтобы понять, нужен ли обратный клапан при установке водосчетчика, достаточно вспомнить из школьного курса физики, как работают сообщающиеся сосуды. При одновременном включении нескольких кранов в многоквартирных домах перепады давления в системе водоснабжения неизбежны. Чтобы не столкнуться с этим явлением, достаточно установить обратный клапан для счетчика воды, который нивелирует подобные перепады давления. Кроме того, в тех водопроводных системах, в которых не установлены обратные клапаны на счетчики, вода из той части трубопровода, давление в которой выше, будет более интенсивно поступать в ту часть системы, где давление напора меньше. Все это может привести к тому, что счетчик воды, установленный на трубопроводе горячего водоснабжения, будет учитывать и холодную воду, что, соответственно, приведет к дополнительным расходам при оплате коммунальных услуг.

Установка счетчика с обратным клапаном также позволяет увеличить срок службы прибора учета, к правилам эксплуатации которого предъявляются определенные требования.

Так, внутренняя полость водосчетчика должна быть постоянно заполнена водой соответствующего качества. Обеспечить это важное требование, которое позволяет приборам учета длительное время не выходить из строя, как раз и позволяют обратные клапаны, а также сетчатые фильтры.

С помощью установки обратных клапанов на трубопроводы, оснащенные водосчетчиками, также можно предотвратить последствия такого негативного явления, как гидравлический удар.

Клапаны, надежно перекрывающие водный поток при его перемещении в обратном направлении, не дают перепадам давления, возникающим в трубопроводной системе при возникновении гидравлического удара, негативно воздействовать на элементы конструкции водосчетчиков.

Конструкция обратных клапанов, используемых в комплекте с приборами учета воды

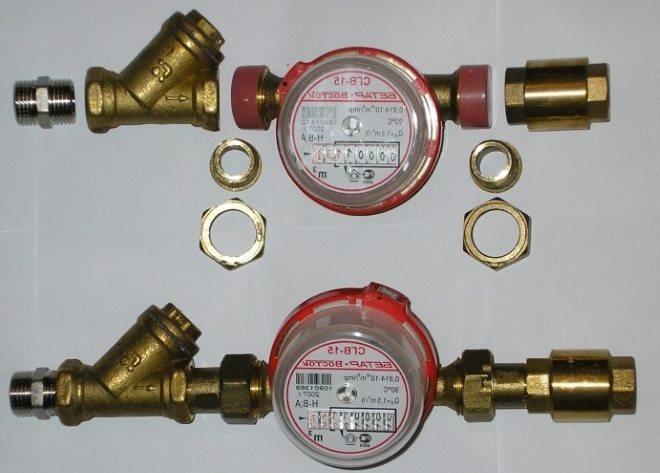

Для установки в водопроводных системах могут использоваться отдельные обратные клапаны или применяться счетчики воды с обратным клапаном, который изначально встроен в сгон прибора учета. Конструкция обратного клапана, основной функцией которого является недопущение движения потока жидкости в обратном направлении, включает в себя корпус и запорный элемент. В качестве запорного элемента выступает подпружиненный золотник, перемещающийся по штоку-оси. В тот момент, когда давление воды, поступающей в клапан, достигает требуемого давления, пружина отжимается, золотник открывает проходное отверстие, давая возможность жидкости свободно протекать через устройство. Как только давление потока жидкости падает или он начинает двигаться не в том направлении, пружина возвращает золотник на посадочное место, запирая клапан.

Более практичными в плане технического обслуживания являются отдельно устанавливаемые обратные клапаны, которые при выходе из строя их запорного элемента достаточно легко отремонтировать. В случаях, когда ломаются обратные клапаны, изначально встроенные в водосчетчик, менять приходится весь прибор учета.

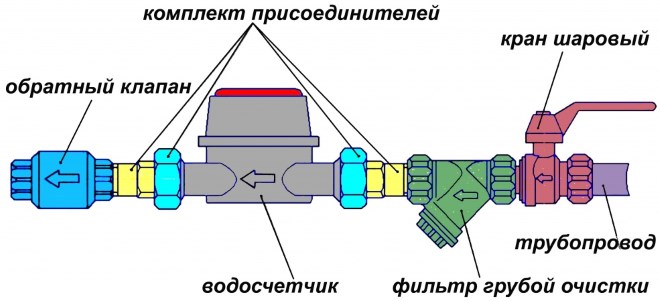

Выполняя установку обратного клапана на водосчетчик, необходимо обратить внимание на несколько моментов:

• Направление движения воды в трубопроводе должно совпадать с направлением открытия такого устройства.
• Все резьбовые соединения, при помощи которых осуществляется установка обратного клапана, должны выполняться с использованием ФУМ-ленты, что обеспечит таким соединениям требуемую герметичность.
