Как сделать горелку на отработанном масле по принципу Роберта Бабингтона

Услуги сантехника в Москве и Московской области

Самодельная горелка Бабингтона позволит отапливать помещение, используя в качестве топлива масло и другие продукты нефтепереработки. Компактные аппараты отличаются универсальностью использования, имеют простую конструкцию, эффективны и полностью решают проблемы с теплом в доме. В статье мастер сантехник расскажет, как изготовить горелку на отработанном масле по принципу Роберта Бабингтона.

Что такое горелка Бабингтона

Услуги сантехника в Москве и Московской области

Идея об использовании отработанного масла в качестве энергоносителя для обогрева зданий далеко не нова. Ввиду большого количества отработки на станциях техобслуживания автомобилей, особенно грузовых, возникла проблема с ее утилизацией. Неудивительно, что появились различные агрегаты как заводского, так и кустарного изготовления, позволяющие эффективно сжигать данную субстанцию и получать от нее тепловую энергию. Одно из подобных устройств — горелка Бабингтона на отработанном масле.

Конструкция горелки, работающей на дизельном топливе, была запатентована Робертом Бабингтоном в 1979 году. Однако, срок действия патента истек, после чего вся информация об устройстве и принципе действия агрегата стала общедоступной, как и чертежи горелки Бабингтона. В результате многие мастера смогли повторить данную конструкцию, только вместо солярки в них применялось отработанное автомобильное масло, а позже и другие виды жидких масел.

Услуги сантехника в Москве и Московской области
Схема горелки на отработанном масле, где 1 – топливозаборник; 2 — топливный насос; 3 – топливный фильтр; 4 – горелка; 5 – компрессор; 6 – шланг воздушного компрессора; 7 — топливный шланг; 8 – топливопровод

Эффективно сжигать старые масла нелегко, так как отработка из того же автосервиса представляет собой смесь масел различной вязкости с большим количеством примесей. Также в малых долях там содержится бензин, дизельное топливо и даже антифриз. Все эти моменты учитывает конструкция горелок заводского изготовления, в них встроены фильтрующие элементы.

Другое дело – горелка Бабингтона, для ее работы никакого фильтрования не требуется, и вот почему. Топливо в ней стекает по сферической поверхности, образуя тонкую пленку, а по центру этой сферы проделано небольшое отверстие (0.1—0.3 мм в диаметре) для подачи воздуха под давлением. Основной принцип работы горелки на отработке состоит в том, что воздух, пробивающийся из отверстия, отрывает часть стекающего по поверхности масла. В результате получается факел из топливовоздушной смеси, способной к воспламенению.

Количество грязи в отработке влияет только на эффективность сжигания, горелка работает на отработке и не засоряется взвешенными в ней примесями, поскольку в топливном тракте нет узких проходов или отверстий с малыми диаметрами, как в форсунках. Отверстие здесь лишь одно, сквозь него проходит только воздух. Вместо сложной системы фильтрации устройство горелки на отработанном масле предусматривает подачу горючего на сферическую поверхность, а его излишки, не попавшие в факел, стекают вниз, в отстойник.

Услуги сантехника в Москве и Московской области

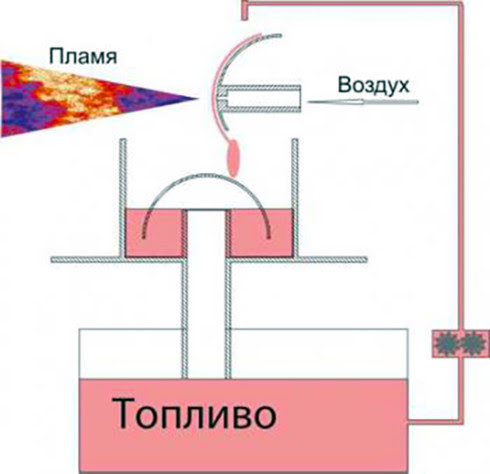

Принцип работы горелки Бабингтона

Непременным условием качественного сжигания есть предварительный подогрев старых масел. Это необходимо по 2 причинам:
  • Повышение текучести. Благодаря этому субстанция хорошо обволакивает поверхность сферы и при подаче воздуха лучше распыляется, образуя устойчивый факел аэрозоля;
  • Снижение температуры вспышки. С помощью нагретого масла проще обеспечить розжиг для горелки Бабингтон, а при работе она максимально использует энергию топлива, выделяя больше тепла.
Чем отличается паяльная лампа от горелки Бабингтона

Часто работу горелки с наддувом сравнивают с горением всем хорошо известной паяльной лампы. И действительно, их устройство имеет определенные сходства. А вот принцип действия абсолютно разный. В паяльной лампе бензин, находящийся в закрытой емкости, подвергается воздействию избыточного давления воздуха, создаваемого ручным насосом. Этот воздух не смешивается с горючим, а только выталкивает его в наверх, к форсунке. По пути бензин прогревается и испаряется в кожухе трубы, после чего поступает в жиклер форсунки. Выходя из него, горючее смешивается с воздухом и сгорает, образуя мощный факел пламени.

Все происходит наоборот в вертикальной горелке Бабингтона на отработке. Через форсунку продувается воздух, а не топливо, при этом загрязненное масло не испаряется, а только подогревается до определенной температуры (не более 70 ºС). При этом жидкость сгорает не полностью, часть ее уходит в отстойник. Из-за того, что отработку испарить и подать сквозь форсунку в зону горения чрезвычайно сложно, изготовить горелку на отработке из паяльной лампы не представляется возможным. Как и заправлять бабингтоновский агрегат бензином, это не только неэффективно, но и просто опасно.

Преимущества и недостатки

Главное достоинство, из-за которого обрела широкую популярность самодельная горелка на отработке Бабингтон, — это ее всеядность, о чем уже говорилось выше. По сути, на сферическую поверхность можно лить какое угодно нагретое масло разумной степени загрязненности, правильно сделанная горелка будет все равно устойчиво работать. Не страшны ей и примеси бензина или антифриза, разве что их соотношение с маслом будет один к одному, тогда неизбежно возникнут проблемы. И то, это вовсе не повод избавляться от подобной смеси, для нормального функционирования горелки на отработанном масле ее потребуется хорошо разбавить «правильной» отработкой, а потом пускать в дело.

Другое преимущество – это простота конструкции, из-за чего мастера – умельцы быстро освоили данное изделие. И правда, изготовить «сердце» аппарата из шара или полусферы, помещенного в корпус, достаточно просто. Несколько сложнее организовать топливоподачу и нагнетание воздуха, да еще настроить всю систему, чтобы горелка Бабингтона, сделанная своими руками, работала устойчиво и безопасно. Но зато здесь есть широкий простор для внедрения различных технических решений.

Из серьезных недостатков агрегата бросается в глаза лишь один. Это постоянное наличие грязи в помещении, где функционирует горелка на жидком топливе. К сожалению, невозможно полностью исключить случайный разлив или просачивание загрязненного машинного масла через неплотности, даже если все сопряжения герметичны и установлена автоматика горелки Бабингтона. В той или иной степени грязно в помещении будет, с этим придется смириться.

Рекомендации по изготовлению

Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень:
  • Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса;
  • Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла;
  • Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали;
  • Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль;
  • Металлический шар или полусфера, свободно входящая в тройник – для рабочей части;
  • Стальная трубка не менее ДУ10 – на подключение воздушного тракта.
Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм.

Услуги сантехника в Москве и Московской области

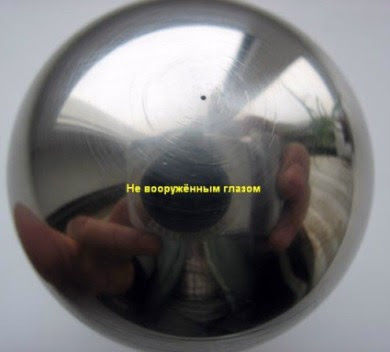

Отверстие в центре сферы
Обратите внимание! Отверстие надо проделать строго по центру, а его ось должна быть параллельна стенкам корпуса (тройника), в котором будет установлена сфера. Отклонение допускается минимальное, иначе факел будет бить в сторону, что отразится на стабильной работе и расходе горелки
Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются.

Видео

В сюжете - Инструкция, чем сверлить очень маленькие отверстия


В сюжете - Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется.

Обратите внимание! Если нужно изготовить горелки большой мощности, то диаметр жиклера можно увеличить до 0.4—0.5 мм либо просверлить 2 малых отверстия, соблюдая между ними расстояние не меньше 7 мм
Когда эта операция завершена, производим сборку горелки, опираясь на чертеж.

Услуги сантехника в Москве и Московской области

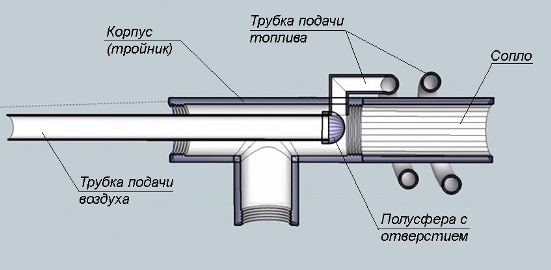

Чертеж горелки Бабингтона

Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2—3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный. По окончании работы нужно присоединить воздушную и топливную магистрали, а потом организовать подачу масла и воздуха. Простейший способ топливоподачи – самотеком, для этого емкость с отработкой подвешивают к стене выше горелочного устройства и прокладывают от нее трубку.

Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее.

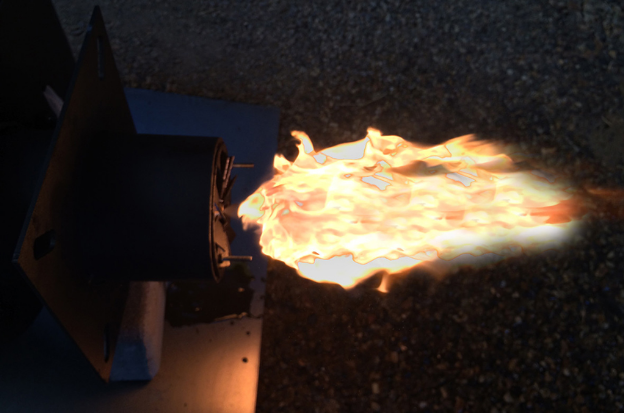

Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.

Видео

В сюжете - Конструкция и 3D модель горелки Бабингтона


В сюжете - Изготовление и тестирование горелки Бабингтона


Заключение

Сделать своими руками горелку Бабингтона – это хорошее решение для тех, кто имеет возможность недорого приобретать старые автомасла. Обладая некоторыми навыками, устройство нетрудно встроить в камеру сгорания с водяной рубашкой и дымоходом, тогда получится самодельный котел на отработанном масле с наддувом для отопления вашего дома.
