Шибер для дымохода — для чего он нужен, технические характеристики, как регулировать тягу

На эффективность работы системы отопления в частном доме влияет несколько факторов. Многое зависит от силы тяги. Если она слишком слабая, а то и вовсе отсутствует; если имеет место явление обратной тяги, в доме не просто будет холодно – в него могут попадать дым, копоть и прочие продукты горения, а это опасно для жизни и здоровья людей.

Тяга регулируется с помощью различных деталей отопительной системы вообще и дымоотвода в частности. Одна из таких деталей – шиберная заслонка или шибер. О ней, о ее конструктивных особенностях, функции и способе монтажа мастер сантехник расскажет в нашей сегодняшней статье.

Что это такое шибер

Перед наступлением отопительного сезона каждый хозяин стремится подготовиться к наступающим холодам и низким температурам в своей «крепости», то есть в своём жилище. Владельцы домов на земле полагаются на печи и камины. Эти конструкции при надлежащем уходе и эксплуатации могут прослужить своему владельцу долгие годы, при этом исправно обеспечивая тепло.

Но чтобы печь или камин работали бесперебойно и безопасно, следует углубиться в тему и изучить непосредственно строение и те компоненты, которые влияют на работу этих отопительных систем.

Для начала разберёмся с тем, что влияет на исправную работу камина. Всем известно, что залогом качественного функционирования печей является хорошая тяга. Плохая, недостаточная тяга может привести к плохому сгоранию дров и к опасной пожароопасной ситуации. Для того чтобы регулировать тягу и не допустить пожара, в дымоход ставится шибер.

Шибер — это специальная заслонка, которая ставится в дымоход. Этот элемент является неотъемлемой и очень важной частью каналов, обеспечивающих отвод дыма. Грубо говоря, наличие шибера и определяет безопасное пользование печью или камином, так как гарантирует обязательную пожаробезопасность всей системы отопления в доме.

Куда ставится шибер

Для того чтобы заслонка выполняла все функции, предусмотренные свойствами и характеристиками этого элемента конструкции отопительной системы, следует знать, куда его поставить. Пренебрегать этими рекомендациями и данными ни в коем случае нельзя, так как это может повлиять и на работу системы, и на вероятность возникновения пожара.

Обычно этот элемент устанавливается на первом метре трубы, так как в большинстве случаев этот участок канала не утепляется, что позволяет избежать такого явления, как термическое расширение.

Обратите внимание! Нельзя забывать о том, что устанавливаться заслонка должна на утеплённую часть трубы, так как шибер может попросту заклинить из-за расширения трубы под воздействием температуры (термическое расширение)

Для чего устанавливается шибер

Заслонки для дымоходов или шиберы ставятся для того, чтобы эффективно использовать отопительное оборудование и во избежание пожароопасной ситуации. Элемент действительно позволяет добиться вышеописанных целей, поэтому и является одним из самых важных элементов в конструкции отопительной системы.

Заслонка выступает в роли регулятора и перекрывает дымоход после топки. То что шибер позволяет перекрывать сечение дымового канала, влияет на регуляцию тяги и на контроль газов дыма и потоков воздуха, циркулирующих в дымоходе. В случаях, когда дымоход не используется, заслонка должна быть закрыта.

Видео

В сюжете - Шибер открыт

В сюжете - Шибер закрыт

Технические характеристики

Шибер изготавливается из нержавеющей стали, что позволяет заслонке выдерживать высокие температуры дымных газов, концентрирующихся в дымоходе. Обычно толщина стали, из которой изготавливается элемент, равна одному миллиметру. Для облегчения процесса чистки заслонки от сажи, оседающей на неё, поверхность делается гладкой и ровной.

Заслонка из нержавеющей стали может выдерживать очень высокую температуру — до девятисот градусов по Цельсию, что является очень важным свойством элемента, встроенного в работу целой отопительной системы.

Заслонка из нержавеющей стали чрезвычайно устойчива к процессам коррозии, превосходные характеристики прочности. Также этот элемент обладает очень низким коэффициентом термического расширения (этот эффект был упомянут выше), что не позволяет детали менять свои размеры при колебательных повышениях и понижениях температур внутри дымохода.

Шиберы делаются с учётом теплопроводности, поэтому заслонки спокойно участвуют в процессах теплообмена.

Стандартный шибер способен перекрыть сечение дымохода на 85 процентов, что является оптимальным процентом для выведения угарного газа. Это значительно повышает безопасность и снижает пожароопасность отопительного оборудования.

Виды шибера

Существуют два вида заслонки, отличающиеся особенностями конструкции. В различных отопительных системах дымоходы имеют разные конструкции, чем обусловлена дифференциация шиберов.

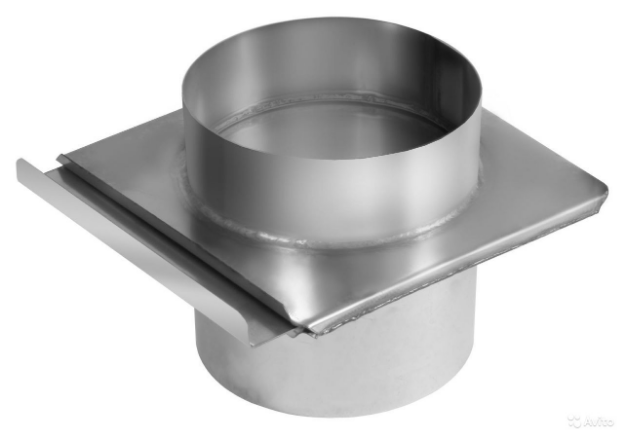

Горизонтально выдвижной шибер изменяет площадь сечения дымохода при выдвижении пластины, тем самым регулируя тягу. В заслонке имеются отверстия, которые предусматривают тот факт, что даже при полном задвигании пластины, всё равно будет иметься свободное пространство. Эта конструкция детали полностью соответствует правилам пожарной безопасности, а также всем строительным требованиям. Эта модель шибера, как может уже быть заметно по его названию, устанавливается в дымоходах горизонтально.

Классический — дроссельный шибер. Этот шибер называется поворотным и представляет собой пластину, закреплённую внутри дымохода на вращающейся оси.

Как правильно регулировать тягу

Правильная регулировка тяги является очень важным аспектом эксплуатации отопительного оборудования, так как этот процесс и его контролирование влияют на эффективность работы отопительного оборудования, а в некоторых случаях даже могут спасти здоровье. Дело в том, что заслонка, даже при её полном закрытии, неспособна обеспечить тотальное непроникновение угарного газа в помещение.

Закрытие шибера должно проводиться уже в самом конце топки, когда дрова уже перегорели и покрылись пеплом. В противном случае существует значительный риск задохнуться угарным газом в условиях продолжительного нахождения в помещении, куда просачивается угарный газ. Он просачивается и наполняет собой всё помещение и этого совершенно нельзя увидеть, поэтому чтобы избежать такой страшной ситуации, следует контролировать тягу.

Для того чтобы контролировать тягу для наиболее эффективной работы отопительного оборудования, существует специальная формула, по которой можно высчитать идеальное значение для шибера. Это значение «альфа» — 2,0–2,5. Если установить такое значение, то можно обеспечить хорошее сгорание дров и минимальное образование пепла.

Самые популярные материалы, из которых производят шиберы

Шибер изготавливают из разных материалов. Но есть два материала, из которых заслонки делают чаще всего. Выбор детали одного или другого материала обусловлено строением самого дымохода, то есть на некоторые дымоходы поставить некоторые заслонки просто невозможно. Самые распространённые материалы для заслонок:

• Чугунные шиберы — очень прочные и долговечные заслонки. Изначально из чугуна шиберы и делались. Это уже потом появились заслонки из других материалов. Чугун — очень хороший и прочный материал, но очень тяжёлый. Это и есть главный минус деталей, сделанных из этого материала. Из-за своего большого веса чугунные заслонки не могут быть установлены больше на никаких трубах, кроме чугунных;
• Шиберы из нержавеющей стали были уже упомянуты выше почти в самом начале этой статьи, но пару слов о них всё-таки ещё можно сказать. Заслонки из этого материала — самые популярные, так как, в отличие от чугунных элементов, они могут быть установлены на любых трубах. Из-за отсутствия влияния на теплоотдачу отопительного оборудования, использование заслонок из нержавеющей стали позволяет добиться максимального КПД отопительной системы. Из-за ровной поверхности такие шиберы накапливают минимальное количество сажи. И, наконец, одним из важных плюсов шиберов из нержавеющей стали является тот факт, что они чрезвычайно устойчивы к коррозии металла.

Выбор типа заслонки и материала, из которого она изготовлен, обусловлен уже спецификой конструкции дымохода или же предпочтениями хозяина.

Видео

В сюжете - Нужен ли шибер для дымохода
