Быстросъёмные соединения — виды, применение, монтаж

Услуги сантехника в Москве и Московской области

При прокладке и использовании водопровода нельзя обойтись без специальных креплений. Быстросъемные соединения для шлангов и труб упрощают процесс организации и эксплуатации систем подачи и распределения воды, полива. Быстроразъёмные изделия для стыковки выпускаются в различных вариациях, которые отличаются по размеру, функциональности, материалу изготовления. В статье мастер сантехник рассмотрит их основные особенности.

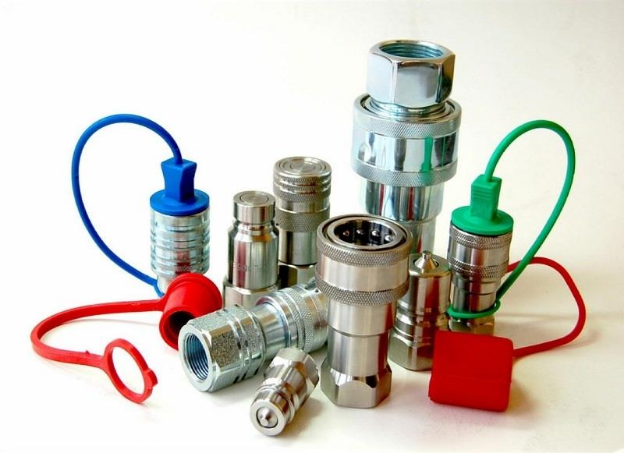

Особенности быстросъёмных соединений

Услуги сантехника в Москве и Московской области

Большинство быстросъёмных или быстроразъёмных соединений представлены приспособлениями, которые выполнены по ISO стандарту (примерно 80% всех деталей). Быстросъёмные соединения имеют одно удобное качество — взаимозаменяемость. Это означает, что конструктивные элементы одного изделия могут быть выполнены разными производителями из разных стран. Однако, 20% продукции не могут похвастаться этим качеством, так как имеют уникальные свойства и могут дополняться только продуктами от того же производителя.

Материалы, из которых выполняются быстросъёмные соединения, могут быть разными:
Эксплуатационный срок быстросъёмных соединений зависит от ряда факторов, на которые стоит обратить внимание при выборе изделия:
  • Вид рабочей среды;
  • Давление в системе;
  • Температура носителя (минимальная и максимальная);
  • Условия окружающей среды (высокая или низкая температура воздуха, влажность, количество осадков и т. д.).
Для того, чтобы улучшить качественные характеристики изделия, его, как правило, подвергают дополнительной антикоррозийной обработке. Существуют такие варианты нанесения защитного слоя на деталь:
  • Хромирование;
  • Никелирование;
  • Гальванизация;
  • Различные твёрдые покрытия.
Обратите внимание! Огромный выбор подобных фитингов позволяет соединять не только одинаковые трубы, но и изделия из разных материалов
Преимущества и недостатки механизмов

Услуги сантехника в Москве и Московской области

Как и любое изделие, быстроразъёмные соединения обладают рядом достоинств и не лишены своих недостатков. Сначала рассмотрим преимущества этих приспособлений:
  • Широкий выбор и распространённость (быстроразъёмные соединения можно приобрести практически везде);
  • Бюджетность этих изделий позволяет приобретать их для бытового применения;
  • Способны обеспечивать высокий показатель герметичности стыка;
  • Благодаря своей конструкции быстросъёмные соединения легко устанавливаются и в случае необходимости также легко снимаются;
  • Быстросъёмные соединения являются многоразовыми изделиями;
  • Не теряют своих свойств в течение длительного эксплуатационного срока.
К основным недостаткам таких изделий относят:
  • В случае, если потребитель использует комбинацию частей быстросъёмных соединений от разных производителей, с изделия снимается гарантия;
  • 20% таких изделий производится без взаимозаменяемых свойств.
Сфера использования

Услуги сантехника в Москве и Московской области

На сегодняшний день быстроразъёмные соединения проникли во многие сферы человеческой деятельности и прочно там закрепились, благодаря своим уникальным качествам и простоте использования. Рассмотрим основные эксплуатационные сферы быстросъёмных соединений:
  • Автомобильная промышленность;
  • Авиационная отрасль;
  • Подключение пневматических устройств;
  • Оборонная сфера;
  • Альтернативные источники энергообеспечения;
  • Судостроение;
  • Химическая промышленность;
  • Медицинская аппаратура;
  • Железнодорожный транспорт;
  • Полимерная отрасль;
  • Горнодобывающая отрасль;
  • Строительная сфера.
Обратите внимание! Следует отметить, что в шахтах используется специальное быстроразъёмное соединение, которое имеет шарнирный хомут. Такое устройство стыкует трубопроводы из стали с сечением от 50 до 400 мм. Рабочее давление среды в таких коммуникациях, как правило, составляет 32 МПа
Устройство и размеры

Услуги сантехника в Москве и Московской области

В состав быстроразъёмного соединения быстросъёмных соединений входят две основные части. Названия этих частей довольно разнообразны. Однако наиболее правильно будет назвать их «муфта» и «ниппель». В народе их также называют «мамой и папой».

Обычная муфта («мама») состоит из следующих конструктивных элементов:
  • Корпус;
  • Зажим для фиксации, который состоит из стопорной втулки и зажимных шариков;
  • Обратный клапан;
  • Уплотнительное кольцо для герметизации стыка;
  • Адаптер присоединения (отдельный или интегрированный).
Быстросъёмные муфты могут иметь и другие составляющие, однако, такие изделия встречаются реже стандартных.

В состав ниппеля входят следующие конструктивные элементы:
  • Корпус;
  • Обратный клапан;
  • Адаптер присоединения (так же, как в случае с муфтой, может быть отдельным или интегрированным);
  • Уплотнительный элемент.
Быстроразъёмные соединения имеют широкий ассортимент изделий, которые отличаются по длине, диаметру, массе и т. д. Самыми популярными являются изделия с диаметрами от 12 до 150 мм. Многие компании выпускают быстросъёмные соединения по индивидуальным заказам. Диаметр таких изделий может доходить до 540 мм.

Характеристики некоторых видов быстросъёмных соединений представлены в таблице:

Услуги сантехника в Москве и Московской области

Принцип действия

Монтаж быстроразъёмного соединения может выполнить любой человек, который не обладает специальными строительными навыками и профессиональными инструментами. Соединение быстроразъёмного устройства производится так:
  • Вначале необходимо отжать стопорную втулку на муфте. Отжим выполняется в сторону адаптера. Зажимные шарики отходят, что позволяет легко вставить муфту в ниппель.
  • Затем производится вставка подготовленной ранее муфты в ниппель.
  • Далее необходимо разжать втулку. В результате этих манипуляций муфта надёжно фиксируется в ниппеле, одновременно с фиксацией открываются обратные клапаны.
Обратите внимание! Снять быстросъёмное соединение можно, выполнив вышеперечисленные манипуляции в обратном порядке
Существуют изделия, которые не требуют зажима втулки для монтажа. В таких приспособлениях муфта вставляется в ниппель без отжима втулки, то есть автоматически. Необходимо просто немного надавить — и соединение готово.

Виды соединений

По расположению и количеству клапанов все быстросъёмные соединения подразделяют на три основных группы:
  • Имеющие свободный проход (не оснащены клапанами);
  • Клапан располагается на одной стороне;
  • Обладают клапанами с обеих стороны.
Изделия для быстрой фиксации рукавов оснащены удобным защёлкивающим механизмом. Монтаж таких быстросъёмных соединений отличается лёгкостью и такое соединения надёжно фиксирует трубки.

На сегодняшний день ассортимент этих изделий невероятно широк, что позволяет выбрать подходящее быстросъёмное соединение для конкретного случая. Сегодня можно осуществить покупку быстросъёмного соединения нескольких видов:
  • Быстросъёмные соединения оснащённые фиксирующим клином;
  • Кулачковые приспособления (Camlock);
  • Изделия от европейских производителей (BAUER и Perrot);
  • Соединения ISO, которые имеют в своём составе клапан конической формы.
Быстросъёмные соединения способны осуществлять стыковку гибких шлангов или металлических и пластмассовых трубопроводов. Быстроразъёмные фитинги для различных трубопроводов могут быть выполнены в различных вариациях: муфты, тройники, крестовины и т. д. Такое соединение осуществляется посредством специального приспособления для зажима — цанги.

Быстроразъёмные цанговые соединения также позволяют осуществлять быстрый монтаж и демонтаж трубопроводной конструкции. Главная особенность этого соединения заключается в том, что благодаря ему осуществляется переход на резьбу.

Шланговое быстроразъёмное соединение

Услуги сантехника в Москве и Московской области

Шланги нашли широкое применение на различных предприятиях и в быту. Они производятся из различных материалов: поливинилхлорид (ПВХ), резина, силикон и т. д. С помощью шлангов подключают пневмоинструменты, также они используются для гидравлических конструкций. В быту с помощью шлангов проводят поливочные работы.
Обратите внимание! Быстросъёмные соединения упрощают и ускоряют сборку шлангов, иногда соединение производится без выключения воды (на ходу). Это очень удобно и экономит много сил и времени, а также позволяет собрать поливочную систему в процессе работы, корректируя её конфигурацию по необходимости
Быстросъёмный штуцер для шлангов позволяет подключить шланг, удлинить его или состыковать с насосом. Диаметры таких соединительных приспособлений варьируются от 12 до 150 мм.

Стоит запомнить, что надёжные изделия не всегда самые дорогостоящие. Конечно, лучше приобретать продукцию от известных производителей. Но от подделки или бракованной детали нельзя быть застрахованным на все сто. Поэтому при покупке быстроразъёмного соединения рекомендуется внимательно исследовать его визуально, а также изучить все прилагающиеся к нему сертификаты.

Видео

В сюжете - Советы по применению быстроразъемного соединения
