Сегодня разнообразие крепежных элементов – это, как минимум, сотни различных наименований и, соответственно, функций, для которых они предназначены. В сегодняшнем обзоре мастер сантехник рассмотрит назначение и область применения рамного анкера.

Где используется

Анкерные болты сегодня являются одним из наиболее популярных типов крепежных изделий, что связано с их уникальными техническими характеристиками и широкой универсальностью, позволяющей использовать такие элементы для крепления самых различных конструкций и предметов разных габаритов и массы.

Свое название металлический рамный анкер получил потому, что изначально использовался для качественного и надежного монтажа оконных рам и дверных коробок. Сегодня металлический рамный дюбель (другое название рамного анкера) по-прежнему задействован в монтаже оконных и дверных конструкций, но сфера его применения значительно расширилась.

Специалисты, работающие в сфере строительства и ремонта, обратили внимание на универсальность конструкции такого анкерного болта распорного типа, а также на высокую надежность фиксации, которую он обеспечивает, и стали активно использовать его для монтажа отделочных материалов, элементов строительных конструкций, а также предметов различного назначения. В частности, особую популярность этот анкер приобрел при монтаже деревянных брусьев на поверхностях различного типа.

Принцип действия и особенности конструкции

Технические возможности рамного анкера определяются особенностями его конструкции. Выбирая рамный металлический анкер для выполнения монтажных работ, следует учитывать тот факт, что он не рассчитан на значительные нагрузки и на большой вес закрепляемых с его помощью предметов. Вес предмета, фиксируемого на вертикальной поверхности посредством одного анкера данного типа, не может превышать 30 кг.

Основным элементом конструкции рамного анкерного болта является металлическая втулка с продольными прорезями, которые формируют своеобразные лепестки, разжимающиеся в процессе монтажа крепежного изделия. За разжимание лепестков на боковой части втулки отвечает конусная гайка. Она, накручиваясь на несущий винт, воздействует на внутреннюю поверхность втулки с прорезями, тем самым разжимая ее. Втулка, увеличившись в диаметре, входит в плотное зацепление с внутренними стенками монтажного отверстия, надежно фиксируясь в нем.

Для того чтобы было удобнее манипулировать винтом, вкручиваемым в распорную втулку, на его верхней части предусмотрена шляпка с прорезями под фигурную отвертку. Особенностью рамного анкера является и то, что его шляпка полностью заглубляется в монтажное отверстие, поэтому боковая поверхность его головки имеет конусную форму. Используя такие крепежные элементы, следует не только сверлить под их размещение отверстия, но и предусматривать специальный «потай», в который и будет входить головка болта.

Рамный анкер для пустотелых конструкций имеет увеличенную распорную зону (бабочку) и гайку плоской формы, работающую на стягивание.

Правила выбора

Выбирая анкерный болт рамного типа, следует учитывать не только размеры монтируемого с его помощью предмета, но и целый ряд других параметров. Сложность выбора такого крепежного изделия заключается еще и в том, что на современном рынке есть продукция, которая отличается очень невысоким качеством.

Чтобы не оказаться в ситуации, когда приобретенный оконный анкерный болт не устроил вас по каким-либо параметрам, при его выборе следует ориентироваться на следующие факторы:

В качестве материала изготовления рамных анкеров преимущественно используются углеродистая сталь и латунь. При выборе крепежного изделия, изготовленного из углеродистой стали, следует обращать внимание на наличие цинкового покрытия на его поверхности, которое обеспечивает защиту крепежа от коррозии. Болты из латуни, которая является менее прочным материалом, чем сталь, выбирают для монтажа менее ответственных и не слишком тяжеловесных предметов;
Выбор размеров рамного анкера (длина и диаметр резьбовой шпильки) зависит от того, какого веса изделие вы собираетесь зафиксировать при помощи крепежа. Чем больше вес предмета, тем более длинной и толстой должна быть резьбовая шпилька;
Качество изготовления распорной втулки – важный параметр, на который следует обращать особое внимание. Толщина стенок такой втулки по всем правилам изготовления рамных анкеров не должна быть меньше 0,8 мм. В противном случае говорить о качестве и надежности такого крепежного изделия не приходится.

Такие размеры рамного анкера, как диаметр распорной втулки и длина резьбовой шпильки, оговариваются в положениях нормативных документов. Самым ходовым диаметром втулки анкерного рамного болта является 8 мм, такой размер считается наиболее универсальным. В отдельных случаях, когда необходимо обеспечить большую надежность фиксации, используются анкеры со шпилькой диаметром 10 мм, которые способны выдерживать значительные статические и динамические нагрузки.

Что касается длины шпильки, то она тоже нормируется положениями соответствующего стандарта. Длина шпильки рамных анкеров, выпускаемых современной промышленностью, начинается с размера 72 мм, а максимальное значение данного параметра соответствует величине 172 мм.

На чертеже указаны параметры рамного анкера. Ниже в таблицах даны их числовые значения

Технические характеристики рамных анкеров диаметром 8 мм

Технические характеристики рамных анкеров диаметром 10 мм различной длины

Эффективность использования анкерных болтов обеспечивается и качеством материала, в который они монтируются. Так, если материал конструкции, в которую устанавливается анкер, полнотелый и отличается плотной структурой без внутренних дефектов, то и крепление будет надежным.

Особенности монтажа

Надежность и долговечность крепления, выполненного при помощи анкерного болта рамного типа, также зависит от того, насколько правильно выполнен монтаж. Прежде всего, следует приготовить инструменты, без которых выполнить такую процедуру будет практически невозможно. Такие инструменты несложно найти практически в любой домашней мастерской. Сюда относятся:

Перфоратор, при помощи которого будет выполняться отверстие для монтажа рамного анкера;
Бур, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки крепежного изделия;
Отвертка с крестовой рабочей частью, при помощи которой винт анкера будет закручиваться в распорную втулку;
Молоток, необходимый для того, чтобы забить анкерный элемент в предварительно подготовленное отверстие.

Более подробно познакомиться с процессом монтажа, выполняемого при помощи анкера рамного типа, можно на примере установки рамы в оконный проем. Алгоритм выполнения такой процедуры выглядит следующим образом.

Этап №1 - Установка рамы в проем и ее фиксация при помощи распорок

Раму, которую вы собираетесь надежно зафиксировать в оконном проеме, необходимо предварительно выставить, используя для этого деревянные распорки. Выставляя раму, следует тщательно выровнять ее элементы относительно горизонтальной и вертикальной плоскостей при помощи обычного строительного уровня. Распорки или клинья, которые используются для предварительной фиксации рамы, можно забивать молотком. Если при выставлении рамы обнаружены какие-либо недочеты, то на стадии предварительной фиксации их достаточно легко устранить, подбивая клинья и передвигая оконную конструкцию в нужном направлении.

Этап №2 - Разметка мест крепления

После того как оконная рама надежно зафиксирована в проеме при помощи распорок, можно приступать к разметке мест, в которых будут просверлены отверстия для размещения анкеров. Если вы собираетесь закрепить при помощи таких элементов раму небольшого размера, то вполне достаточно будет четырех болтов, а для более габаритных конструкций количество крепежных изделий необходимо увеличить.

Существуют общепринятые требования, согласно которым размещать анкерные элементы следует на расстоянии 30 см от верхнего и нижнего краев оконной рамы (при необходимости положение крепежей можно откорректировать). Если в оконных рамах, которые вы собираетесь устанавливать, производитель не предусмотрел углублений для размещения головок анкерных винтов, то их следует выполнить самостоятельно, используя для этого сверло соответствующего диаметра.

Этап №3 - Монтаж крепежных элементов

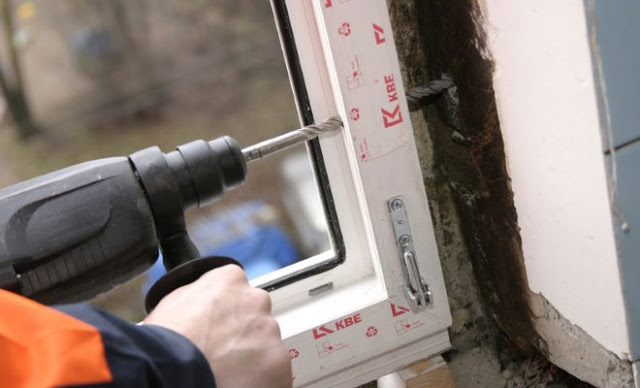

После того как все вышеописанные манипуляции выполнены, можно приступать непосредственно к монтажу рамных анкеров. Для этого необходимо в намеченных местах просверлить раму насквозь, углубившись сверлом в поверхность оконного проема на требуемую глубину.

Подготовленные отверстия желательно очистить от строительной пыли и кусочков раскрошившегося материала. Только после этого можно вставлять рамные анкерные элементы, пропустив их через раму. Вставленные в подготовленные отверстия анкеры надо затянуть, используя для этого отвертку с крестовой рабочей частью. После того как вы затянете головки винтов, внутренние распорные втулки разожмутся, обеспечив надежное крепление всей конструкции в оконном проеме.

Последнее, что вам необходимо сделать, чтобы завершить монтаж оконного блока, – это заделать щели между рамой и поверхностью проема монтажной пеной.
