Гофра для вытяжки (вентиляции)

После того, как кухонная вытяжка была куплена и доставлена домой — ее требуется установить. Если это не рециркуляционная вытяжка (работающая без отвода) — ее нужно будет подключать к отверстию вентиляционной шахты.

Для этой задачи потребуется прокладывать воздуховод. Чаще всего для соединения вытяжек с системой вентиляции используют гофрированные трубы. В статье мастер сантехник расскажет, о их видах, характеристиках, особенностях установки.

Что такое гофра для вытяжки

Свою популярность гофра завоевала по причине высокой эффективности в качестве соединителя между вентиляционным каналом и вентилируемым устройством. Она характеризуется простотой установки, которую может осуществить даже неопытный мастер без наличия специальных инструментов. Нужный размер и форма легко создаются вследствие гибких особенностей гофрированной трубы.

Гофротруба для вентиляции имеет довольно простое строение: она состоит из металлических колец, которые обтянуты тонким слоем изоляционного материала. Чаще всего эта обтяжка выполняется из нескольких слоев ламинированной фольги. Труба в большинстве случаев имеет цилиндрическую форму. Есть виды изделия, где полосы основного материала просто закручены спирально. В зависимости от типа модели толщина полосок может равняться 100, 120, 150 мл. Между собой их надежно соединяют специальные замковые швы, образуя герметичную связь.

Благодаря сжатию звеньев гибкий внешний слой складывается в «гармошку», а при их растягивании труба может увеличиваться в несколько раз. Мягкость каркаса позволяет не только растянуть конструкцию, но и выгнуть ее под нужным углом. Длинной трубе можно придать змеевидный вид, что делает возможным ее использование в самых труднодоступных местах. Гофра – идеальный вариант при неудобном размещении системы вентиляции или в малогабаритной квартире.

Виды гофротруб

Гофрированные трубы изготавливают из разнообразных материалов различной длины, базовой формы и диаметра. Пластиковые трубы выпускают разных цветов. Ценовой диапазон также довольно широкий. Эти основные различия лежат в основе классификации гофры. Производители изделия предлагают разнообразные модели – от цветных и тонких из прозрачного пластика до специальных водопропускных труб из нержавейки. При выборе необходимо руководствоваться не только внешними особенностями, но и производственными характеристиками и предназначением изделия.

Сфера применения гофрированной трубы очень широка. Модели с большим диаметром (более 3,5 м) укладывают под автомагистральными путями и под железной дорогой, где они выполняют функцию укрепительных стенок на водопропускных каналах под насыпями. Кардинально противоположные тонкие модели используют в качестве изоляции или для отведения воды. Таким примером может быть гофра для кондиционера.

Обратите внимание! Выбирая гофру, следует обратить внимание не только на цвет и гармоничность ее с интерьером, но и на соответствующий тип трубы, который имеет узкое предназначение

Материал изготовления

По внешнему строению гофра может иметь форму круга, прямоугольника или квадрата. В производстве гофрированных труб используют разнообразные материалы. Их перечень очень широк:

• Оцинкованная сталь;
• Нержавейка;
• Фольга из алюминия;
• Текстильное волокно;
• Полиэтилен разной степени давления, ПНД;
• Поливинилхлоридное полотно.

Каждый из видов заслуживает отдельного внимания, так как именно от структуры материала и габаритов трубы зависит прямое ее предназначение. Наиболее популярная в этом перечне гофра из нержавейки или алюминиевая, которую чаще всего применяют в монтаже домашней вентиляции. Исходя из способов производства, гофротрубы подразделяют на следующие виды:

• Каркасные. Представляют собой каркас из металла, покрытый фольгой или пленкой. Гибкость таких воздуховодов позволяет восстанавливать первозданный недеформированный вид;
• Спирально-навивные. Имеют вид металлических лент со средней гибкостью. Изделие можно растянуть вдвое больше, но изначальное положение после этого ему уже не вернуть.

Полиэтиленовая или пластиковая гофра применима в обустройстве сантехники, например, для подачи воды к разным видам бытовых приборов. Помимо этого, гофра широко используется в монтаже канализационных внутриквартирных ходов, в частности под ванной или раковинами.

Сфера применения гофры

Разные материалы, из которых выполняется изделие, и размеры гофры свидетельствуют о широком ее предназначении в различных сферах. Тонкие малогибкие, но длинные пластиковые или полимерные трубы применяют в монтаже разнообразных сетей. Это могут быть электрические, телефонные, телевизионные провода, силовые и оптоволоконные интернет-кабели. Для изоляции электропроводов употребляют гофру диаметром от 15 до 40 мм.

Менее гибкую металлогофру используют в отопительных системах, потому что такие трубы отличаются быстротой и легкостью монтажа. Отрезок нужной длины легко согнуть в нужном месте без изменения диаметра внутри, что делает возможным создание системы отопления на сложных и труднодоступных участках.

Для систем вентиляции подходят трубы, обладающие большой гибкостью. Диаметр гофры для вытяжки соответствует размерам от 10 до 15 см. Иногда эти показатели достигают 20 и даже свыше 30 см. Такие варианты — это скорее исключение, хотя в торговой сфере их легко можно отыскать. В качестве материала для изготовления гофры, используемой в кухонной системе вентиляции, наиболее часто встречается алюминиевая фольга. Реже в бытовых условиях применяют пластик или трубы из нержавеющей стали.

Текстильные каналы служат для обустройства коммуникационных систем в промышленных помещениях, потому что не препятствуют свободной циркуляции воздуха. Их широко применяют на заводах по мясопереработке или в учреждениях общепита.

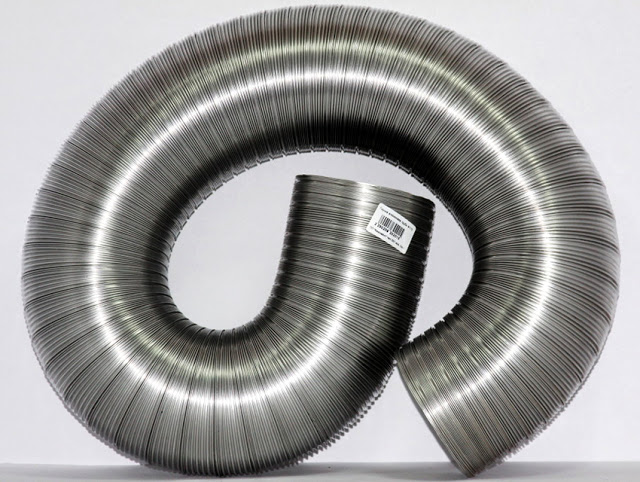

Металлическая гофрированная труба

Алюминиевые, оцинкованные гофры или трубы из нержавеющей стали используют для обустройства воздуховодов как в промышленности, так и в бытовых условиях. Это обусловлено надежностью и прочностью металла.

Обратите внимание! Алюминиевая гофра стоит значительно дешевле свих аналогов из оцинкованного металла или нержавейки, но добротные трубы имеют более презентабельный вид

Самый популярный из металлов в перечне гофрированных труб – алюминий, что достигается благодаря его высокой стойкости к температурным перепадам. Он выдерживает мороз -30 °C, не горит и не плавится даже при +250 °C. Это главное преимущество, допускающее использование гофры для газовой колонки, но не единственное. Другие достоинства материала приведены ниже:

• Прочность и стойкость к химическим воздействиям;
• Отличные аэродинамические свойства;
• Простота установки, достигаемая благодаря гибкости и возможности растянуть трубу на нужную длину;
• Легкость кроя, так как нужную длину можно отрезать обычными ножницами;
• Широкий выбор диаметра нужной модели (диапазон составляет от 100 до 150 мм);
• Долговечность;
• Не требует дополнительной защиты от внешних воздействий даже на лицевой стороне;
• Приемлемая цена.

Среди недостатков воздуховодов из нержавейки и алюминия следует отметить:

• Броский и грубый внешний вид;
• Чрезмерную легкость, которая приводит к образованию вмятин во время монтажа;
• Невозможность вернуть первоначальную форму после растягивания трубы, что требует особой аккуратности;
• Трудности в мытье из-за множественных складок на гофре;
• Невозможность демонтажа, поскольку может нарушиться герметичность.

Гофра ПНД, пластиковая, ПВХ

Пластиковая гофра для вытяжки внешне более презентабельна и меньше бросается в глаза, поэтому нет особой необходимости ее прятать. Кроме этого, материал отличается малым весом и относительно долгим сроком службы – свыше полвека. К плюсам также стоит отнести устойчивость к коррозии и агрессивным средствам.

Недостаток гофрированного воздуховода из ПВХ заключается в более высокой шумности, а также он менее устойчив к температурным воздействиям. Пластик горит и легко плавится, поэтому не годится как материал для дымохода газоколонок и котлов.

Гофра ПНД – труба, которую производят из специального полиэтилена низкого давления. Она служит для прокладки дренажных систем, а также с целью защиты кабелей и проводов. В зависимости от предназначения и характеристик различают несколько подвидов изделия:

• Облегченный гофрошланг ПНД – это гофрированная труба в один слой. Ее разновидности используют для монтажа кабельной проводки или для перекачивания различных жидкостей;
• Утяжеленный гофрошланг ПНД имеет большое сечение, что предусматривает его использование в разных условиях эксплуатации. Например, допустим монтаж в стяжку из цементного раствора или погружение под землю;
• Двустенная ПНД труба представляет собой ребристую наружность и гладкую середину. Такое изделие обычно прочное и пластичное, обладает высокими пропускными показателями;
• Двустенная усиленная гофра тоже имеет два слоя ПНД, но между ними встроена специальная прослойка из металла, усиливающая ее прочностные характеристики. Такая труба выдерживает серьезные нагрузки и характеризуется высокой кольцевой жесткостью.

Обратите внимание! Гофротрубу из ПНД нельзя устанавливать в качестве транспортировочного канала горячей воды

Как выбрать воздуховод для вытяжки

Выбор нужной модели трубы требует индивидуального подхода и тщательного изучения всех особенностей. При этом следует учесть такие основные критерии:

• Габариты трубы, в частности ее диаметр и протяженность;
• Производственный материал в основе гофры;
• Качество изделия;
• Стоимость.

Чтобы не прогадать с диаметром соединительной трубы, необходимо внимательно изучить инструкцию, которая прилагается к вытяжкам. Для пущей уверенности можно измерить диаметр. Несоответствие рекомендациям может иметь необратимые последствия, когда даже очень дорогая техника не будет функционировать должным образом. Стандартные диаметры труб, устанавливаемые на вытяжки, – 10, 12, 12,5 и 15 см. Иные размеры встречаются намного реже, но все же присутствуют в продаже. Наиболее часто производители вытяжек предусматривают параметры, соответствующие 100 и 120 мм, и именно их указывают в руководстве по установке и эксплуатации оборудования.

Нередко производитель вместе с вентиляционной техникой в комплекте продает и воздуховод. Это идеальный вариант, если длина трубы подойдет к габаритам кухни. В противном случае придется покупать изделие соответствующего размера. Длину желательно замерить до покупки трубы. Для этой цели подойдет обычная рулетка. Замер производят от патрубка вытяжки до входа в вентиляционную шахту, соблюдая строгую траекторию будущего пролегания трубы.

Не следует забывать о том, что гофра способна растягиваться и гнуться. У некоторых моделей этот параметр соответствует 180°, что позволяет выбрать оптимальный путь пролегания вентиляционного пути. Стоит также учесть, что монтаж трубы производится уже в растянутом виде.

Металлическая или пластиковая гофра

Материал, из которого изготовлен вентиляционный ход, имеет очень большое значение. В частности, следует учитывать перечисленные выше преимущества и недостатки металлических и пластиковых изделий. В том числе необходимо помнить о высокой шумопроизводимости изделий из пластика, но также требуется подчеркнуть и их высокие эстетические характеристики, позволяющие установку трубы, когда ее маскировка затруднительна.

Наиболее приемлемый вариант – алюминиевая гофра для вытяжки, представляющая собой многослойное изделие из прослоек полиэстера и алюминия. В качестве армирования служит сталь в форме спирали, которая задает нужную степень жесткости и направление трубы. Изделия из алюминия внутри могут быть гладкими или гофрированными. Гладкая поверхность создает повышенный уровень аэродинамики, что делает целесообразной их установку в протяженных трассах с малым количеством изгибов, но такой материал менее гибкий. Труба, гофрированная внутри, менее аэродинамичная, но более гибкая, что позволяет задавать ей самую сложную траекторию.

Обратите внимание! Во время покупки следует учесть, что изначальная длина вентиляционной гофры составляет 60-70 см, но при растягивании достигает трех метров

Выбирая трубу для вытяжки, нужно обратить внимание на производителя и качество материала. С этой целью стоит поинтересоваться наличием сертификата качества на продукцию и сроком гарантии. Также необходимо визуально изучить покупаемый материал, исключив наличие вмятин и других видимых повреждений. От покупки товара сомнительного вида лучше отказаться и поискать более приемлемый вариант.

Перед покупкой желательно изучить различные предложения на строительном рынке. В ином случае можно просто заплатить лишние деньги за товар сомнительного качества. Лучше не поленится, пройтись по магазинам и ознакомиться с ценовыми вариантами в интернете. Избежать лишних затрат поможет точный замер воздуховода, тогда не придется платить за лишние сантиметры материала.

Важно учесть место использования гофры. На улице, где воздуховод применяется в качестве приточной вентиляции, предусматривающей подогрев или охлаждение, следует отдать предпочтение модели с теплоизоляционным слоем. Цена гофры с утеплителем будет несколько выше, гарантируя при этом не только высокую термостойкость, но и низкий уровень производимого в системе шума. Изолятором в таких моделях служит минвата. Таким образом, труба представляет собой сэндвич из внутреннего и наружного алюминиевого слоя и прослойки из минеральной ваты. Поэтому применение утепленной гофры актуально в местах, где недопустим высокий уровень шума.

В быту чаще всего используют гибкие трубы для соединения кухонного вытяжного устройства с каналом вентиляции, через который выходит отработанный воздух. Обычно это алюминиевая гофра для вытяжки 120 мм.

Желательно купить гофру для вытяжки 120 мм с небольшим запасом длины, учитывающим повороты и изгибы. В то же время не стоит покупать чрезмерно длинное изделие, так как при установке его нужно максимально растянуть, что уменьшит ребристость гофры. А чем меньше ребер, тем слабее вибрация и меньше шума, исходящего от работающей системы.

Монтаж трубы для вытяжки

Все материалы лучше приобретать вместе с гофрой, что позволит не прогадать в размерах и количестве. Перед тем как отправиться в магазин, следует снять контрольные мерки. А гофру лучше подбирать такого размера, чтобы можно было легко замаскировать конструкцию. Самый удобный вариант размещения воздуховода – это когда он полностью спрятан под навесным потолком, панелями или в шкафу.

Обратите внимание! Если приобретенная труба окажется короче нужной длины, то ее можно увеличить за счет соединения с отрезком другой трубы. Для этого детали соединяют металлическим скотчем. При этом следует помнить, что чем меньше соединений, тем выше надежность конструкции, так как каждый переходник оказывает дополнительную сопротивляемость потоку

Подсоединить гофрированную трубу к вытяжке с одной стороны и к вентиляционному каналу с другой – работа, которая под силу даже начинающему мастеру. Для организации процесса необходимо заранее приготовить дополнительные материалы и инструменты. Для работы понадобятся:

• Гофрированная труба соответствующего диаметра и длины;
• 2 хомута;
• Лента из алюминия;
• Решетка с обратным клапаном;
• Герметик на силиконовой основе;
• Переходники (в случае необходимости соединения круглой трубы с квадратным или прямоугольным входом на вытяжке);
• Переходники меньшего или большего диаметра приобретают только в случае крайней необходимости, когда не найден нужный размер, иначе это снизит производительность вытяжки.

До начала монтажных работ желательно прочистить вентиляционный канал и проверить тягу. Сделать это можно, приложив к отверстию бумажный лист бумаги. Если он удерживается посредством притяжения, то можно приступать к установочным работам. Наличие обратной тяги не только в несколько раз снижает эффективность работы всей вентиляционной системы, но и может нести угрозу для здоровья.

Чтобы обеспечить надежную и продолжительную работу вентиляционной системы, до начала ее монтажа и в процессе установки необходимо учесть ряд важных моментов. Если диаметр гофрированной трубы не соответствует выходу на вытяжке, то лучше приобрести более широкую гофру, соединив ее с устройством специальным переходником. Такой способ будет иметь положительное влияние, так как увеличение диаметра поспособствует уменьшению скорости воздушного потока, снизив при этом шум в трубе.

Еще до установки гофры в отверстие системы вентиляции устанавливают специальную прослойку с решеткой, фланцем и клапаном обратки. Это позволит предотвратить полное перекрытие вытяжки трубой. Решетчатая перегородка обеспечит естественную вентиляцию помещения, а фланец – принудительную. Таким образом, кухонный воздух будет постоянно циркулировать и освежаться независимо от работы вытяжки. При наличии в кухне еще одного вентиляционного отверстия можно трубу прикрепить к одному из них наглухо, а другое – оснастить решеткой.

Гофру фиксируют с помощью специальных креплений-хомутов из металла или пластмассы. Клей или герметик для усадки трубы не стоит использовать, так как это сделает невозможным дальнейший демонтаж трубы для чистки или замены.

При установке конструкции нужно проследить, чтобы было как можно меньше поворотов с углами, так как это ухудшает работу системы. Каждый острый угол снижает производительную мощность приблизительно на 10%. Поэтому вытяжка должна располагаться максимально близко к вентиляционному отверстию.

Обратите внимание! Покупать воздуховод следует после приобретения вытяжки. Именно это оборудование является отправной точкой в определении диаметра трубы, а правильный выбор отразится на эффективности и качестве работы всей системы

Монтаж гофры предполагает определенные этапы и четкую последовательность в проведении работ, которые включают:

• Составление схемы и создание чертежа с разметкой. Проектировку производят с учетом размещения кухонной мебели и другого дополнительного оборудования. Проект наглядно передает всю траекторию будущего воздуховода и позволяет рассчитать точное количество необходимых материалов;
• Подгонку гофры и других элементов до соответствующих размеров, указанных в проекте. В случае необходимости трубу подрезают ножницами или ножовкой;
• Установку редуктора универсального размера на горловину вытяжки. Устройство поможет монтировать трубу разного диаметра. Оптимальный вариант для кухонной вентиляционной системы – гофра для вытяжки 120 мм;
• Соединение ребристой трубы с раструбом вытяжки. Редуктор фиксируют с помощью герметика, на него надевают рукав и крепят хомутом со специальным винтом;
• Растягивание гофры на нужную длину и формирование ее траектории;
• Фиксацию вентиляционного канала к стене. Специальные кронштейны с хомутами следует установить через каждый метр длины трубы. Этот этап необходим, если вентиляционный канал расположен на значительном расстоянии от вытяжки. Такая мера предотвратит раскачивание и чрезмерную вибрацию трубы в процессе работы вытяжной системы;
• Установку решетки на вентиляционном отверстии. Обязательным условием является наличие на ней фланца и обратного клапана. Фиксируют ее с помощью саморезов;
• Соединение гофры с решеткой. Для этого трубу вставляют во фланец, а место стыка фиксируют хомутом;
• Подключение вытяжки к сети и проверку работы вентиляционной системы.

В идеале вентиляционный канал должен располагаться на расстоянии до 2-х м от вытяжки. В противном случае эффективность работы вытяжного устройства снижается, что предполагает покупку более мощного и, соответственно, дорогого оборудования. Если близкое расстояние до колодца невозможно, то рекомендуется прибегнуть к варианту удлинения трубы.

Наиболее простой и в то же время самый надежный способ соединения нескольких труб между собой – это метод с применением алюминиевого скотча. Для этого производятся точечная стыковка краев воздуховодов и фиксация места соединения лентой. Скотч обеспечит надежное соединение 2-х частей трубы и защитит канал от разгерметизации. Объединять ребристые трубы можно также с помощью хомутов. Для этого на края обеих частей предварительно наносят герметик, потом соединяют их и фиксируют винтом на хомуте.

В случае удлиненного канала особенно важно подобрать вытяжку с оптимальной производительностью. Проверить ее можно специальным прибором (анемометром) путем установки его в основание трубы. При этом труба и раструб вытяжки должны совпадать, иначе без переходника не обойтись.

Обратите внимание! Несмотря на то что гофра отличается эластичностью, лучше избегать излишних изгибов, которые могут негативно повлиять на эффективность работы системы, увеличив нагрузку на вентилятор. Ухудшит работу вентиляции и использование трубы несоответствующего размера. Сквозь ход меньшего диаметра, более узкий переходной фланец и дополнительные стыки вытяжке намного сложнее проталкивать воздух

Как спрятать гофру от вытяжки на кухне

Довольно часто стильный и гармоничный вид на новой кухне портят именно трубы под потолком с заметным и своеобразным блеском, поэтому заключительным процессом в установке гофрированных труб является их маскировка. Этот процесс не имеет под собой функциональной подоплеки, но считается важным условием эстетического оформления кухни.

Изобретательные строители и производители мебели (если гарнитур изготавливают под заказ) могут предложить сразу несколько выгодных вариантов, позволяющих спрятать непрезентабельные трубы. Наиболее популярные из них:

• Использование специального пластмассового короба;
• Сооружение конструкции из гипсокартона;
• Маскировка труб подвесным или натяжным потолком;
• Встраивание вытяжки и трубы в шкафы кухонного гарнитура;
• Покрытие труб краской или другими элементами декора.

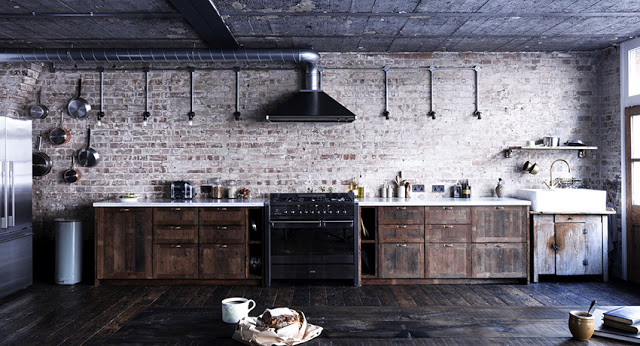

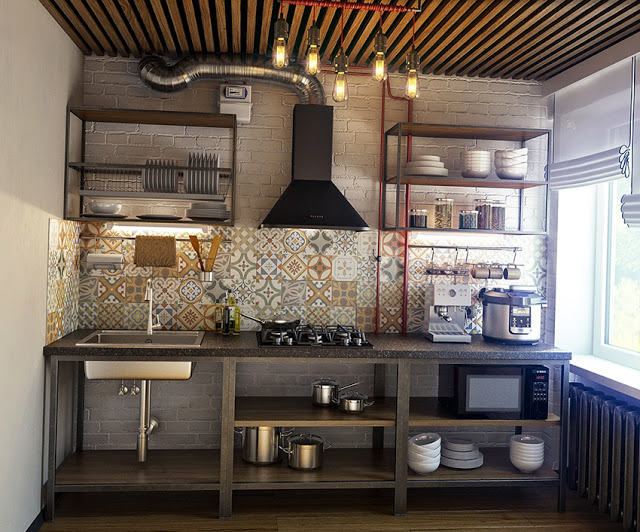

Креативным решением может быть оформление кухни в стиле лофт, когда гофру не прячут, а наоборот, акцентируют на ней внимание. Опытные современные дизайнеры подскажут, как правильно обыграть блестящую гофрированную трубу в интерьере, чтобы она не испортила внешний вид кухни, а напротив, стала ее украшением и изюминкой.

Советы и рекомендации

Конечный результат монтажных работ – это безукоризненное функционирование всей вентиляционной системы. Для его достижения специалисты рекомендуют придерживаться ряда правил:

• В тех случаях, когда отверстие вентиляции расположено на значительном расстоянии от вытяжки, трубу лучше размещать под самым потолком, что позволит исключить наличие острых углов в конструкции и, как следствие, обеспечит надежную и эффективную работу системы. Скрывать такую конструкцию лучше под навесным потолком;
• Нужно ответственно подойти к выбору диаметра гофры: узкая труба приведет к большей нагрузке на вентилятор и ухудшит его работу;
• Для круглых вытяжек нецелесообразно покупать трубу с прямоугольным сечением. Это негативно скажется на эффективности работы системы и потребует установки дополнительных переходников, которые, в свою очередь, также снизят проходимость воздуховода;
• Алюминиевая гофра – универсальный материал, так как можно не опасаться за перегрев трубы. Ее можно использовать для каналов оттока продуктов сгорания при установке газовых водонагревательных колонок или котлов отопления. При этом сами нагревательные приборы будут работать долго и эффективно;
• Трубы из стали применяют при обустройстве каминов, печей или других отопительных систем;
• На покупке трубы не стоит экономить. Чем качественней продукт, тем дольше будет работать вентиляционная система;
• Неправильная работа отводной трубы из некачественного материала может способствовать попаданию угарного газа в квартиру и повлечь за собой печальные последствия;
• Длина воздуховода должна быть не более 3 м, а ее изгибы не должны превышать 90°.
