Монтаж коаксиального дымохода — нормы, требования и правила

Тепло в доме – главная составляющая уюта и комфорта. Существует множество способов обогрева жилья. И если для многоквартирных зданий это  централизованное отопление, то владельцы собственных домов предпочитают устанавливать разнообразные котлы. Отопительные приборы, работающие с огнем, не могут обойтись без отводящего дым устройства. На смену традиционным трубам приходит новое, более совершенное оборудование. Все большее число домовладельцев решается на монтаж коаксиального дымохода, более практичного и эффективного устройства для отвода дыма. В статье мастер сантехник расскажет нормы установки коаксиального дымохода.

Принцип работы и устройство

Разобраться с вопросом, что такое коаксиальный дымоход только на первый взгляд просто, а на самом деле это достаточно сложная в плане технологии конструкция. Однако обладая определенными знаниями и правилами установки и монтажа, можно выполнить его монтаж самостоятельно, главное условие – это придерживаться принятых норм и правил.

Если говорить простым языком, то – коаксиальный дымоход для газового котла – это «труба в трубе».

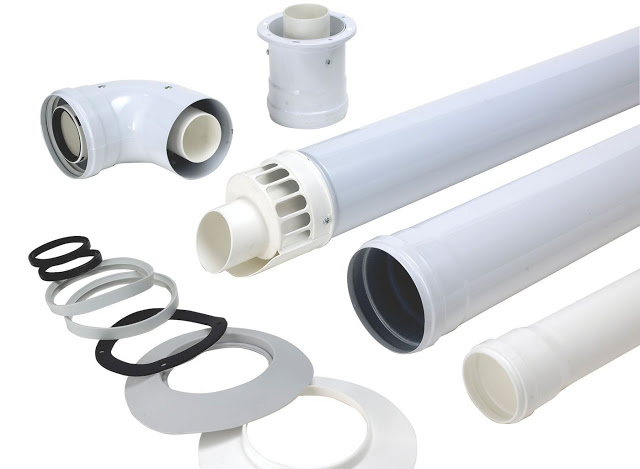

Главной особенностью подобной конструкции является его техническая простота сборки, ведь каждый элемент представляет собой отдельный пазл, который собирается из нескольких составных блоков. Части вставляются друг в друга и держатся там, за счет заранее предусмотренных производителем перемычек, так называемых «слепых» замков. Они не позволяют деталям напрямую взаимодействовать, нет толчков, движения, соскальзывания частей.

Как уже говорилось, устройство коаксиального дымохода состоит из двух труб. То есть, перед нами классические сдвоенные трубы, между стенками которых пространство в несколько сантиметров. Если взять среднюю трубу, то её внутренние плоскости используются для вывода горячих газов, а вот промежуток в несколько сантиметров (зазор) используется для забора свежего воздуха. Это нужно по техническим причинам, чтобы сама горелка надежно функционировала. Таким образом, поступающий воздух уже горячий, за счет подогрева о стенки выводящей трубы. Тем самым, не требуется дополнительная растрата на подогрев приходящего воздуха.

Самое интересное в другом, такая конструкция позволяет существенно снизить пожарную опасность. Ведь, выходящий воздух одновременно и нагревает холодный, и в то же время сам остывает. Зачастую, вывод таких дымоходов предусматривают сразу за стенкой от котла.

Подобное устройство играет важную роль еще и в процессе горения. Уже выяснили, что воздух изначально поступает прогретым, а значит, повышается коэффициент тепловой отдачи. Кроме того, такие конструкции позволяют полностью герметизировать котел, тем самым не позволяя газам проникать в здание. Простым языком, полностью локализуется котел.

Кроме того, можно даже полностью изолировать выводящую часть, с помощью воздушной «прослойки», она даст возможность избежать серьезного перегрева стены и в целом перекрытий. Особенно это важно для строений из деревянных материалов или подвластных огню.

Кстати, за счет охлаждения выводящих газов, заметно улучшается общая тяга.

Виды коаксиальных труб

Видов подобных труб не так уже и много, однако, поговорить о них нужно, ведь они подразделяются на несколько классификаций. Первая из них разделяет по утепленному и не утепленному.

Первый вариант более подходящий для российских условий, его используют зачастую в северных широтах, центральной России, Сибири и Дальнем Востоке. Вторые, не утепленные пользуются спросом в южных краях, где отметки температуры редко опускаются надолго к минусовым значениям.

Кроме того, дымоходы различаются по вариантам установки:

• Вертикальный коаксиальный канал, дымоход для газового котла. Зачастую такой способ используется только в том случае, когда нет физической возможности вывести трубу напрямую из котла, то есть сбоку здания, либо низкое помещение, рядом находятся окна либо другая постройка;
• Уже догадались, второй тип – это горизонтальный дымоход. Принцип работы коаксиального дымохода равняется на необходимость обустройства вентиляции (принудительной). Но, не забывайте, что длина, на которую можно вывести канал имеет ограничения. Как правило, все производители стараются указывать для каждой модели свои параметры, но общепринятым считается «вынос» не более трех метров. Поэтому перед тем как планировать конструкцию, изначально ознакомьтесь с характеристиками конкретной модели;
• Наклонный дымоход. Подобные варианты можно встретить гораздо реже, чем может показаться. Зачастую, выбор на них падает только в том случае, если нет технической возможности установить полноценный вертикальный либо горизонтальный отвод. Стоит отметить, что у подобных конструкций будет кардинально другой вывод и КПД, в соотношении с другими меньше.

Преимущества и недостатки

Теперь подробно рассмотрим, какие преимущества имеет газовый котел, оборудованный подобными типами каналов:

• Полностью исключается возможность попадания газов в жилое помещение, естественно с учетом правильной и квалифицированной работы. В таких трубах предусмотрен принцип локализации камеры горения, трубы с приходящим воздухом и трубы, которая выводит отработанные газы;
• Подаваемый воздух для камеры, проходит не напрямую в неё, а огибая «кольцо», при движении через которое нагревается, тем самым повышая КПД;
• Отводящийся дым охлаждается поступающим холодным потоком, за счет чего повышается уровень пожарной безопасности. Подобное преимущество имеет высокое значение для деревянных домов;
• Больший процент сгорания топлива, в целом повышается уровень экологического соответствия котла;
• Подобная конструкция имеет меньшие габариты, чем подобные раздельные трубы, что заметно упрощает и сокращает момент монтажа.

Недостатки:

• Первый недостаток в большей степени относится к вертикальному коаксиальному дымоходу, для которого стоимость, в общем, на 40% превышает классические конструкции. Цена горизонтальных типов, также порядка на 30-35 % дороже;
• Второй недостаток – это небольшая максимальная длина коаксиального дымохода для газового котла. Как уже говорили, не более трех метров при горизонтальном положении и не более 5-6 метров при вертикальном;
• Третий минус в том, что подобный тип конструкции, представляющий цилиндр со вставленными каналами, позволяет в большей степени образовываться конденсату. От чего требуется установка специальных приемников, а также в случае необходимости утепления. Утепление позволяет практически избавиться от излишнего конденсата. От конденсата труба будет почти всегда обледеневшая в сильный мороз, поэтому изначально продумайте защиты от этого, утепление либо установка специальных приемников.

СниП по установке

В зависимости от варианта установки, нужно придерживаться определенных правил, прописанных в инструкции. Но, для всех типов каналов есть некоторые общие характеристики и правила:

• На расстоянии не меньше 2 метров от уровня поверхности земли;
• Минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
• Минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
• Расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
• В районе 1.5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д;
• Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6–12°;
• Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.

• Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м.

Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.

Производители

Коаксильные дымоходы лучших производителей – залог надежности и качества:

• Коаксиальный дымоход Ariston. Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки;
• Коаксиальный дымоход Baxi. Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями: удлинен оголовок, конструкция воздухозаборного канала особо защищена, выполнена из композитного материала. Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С;
• Коаксиальный дымоход Протерм. Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое;
• Коаксиальный дымоход Vaillant. Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы. При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм.

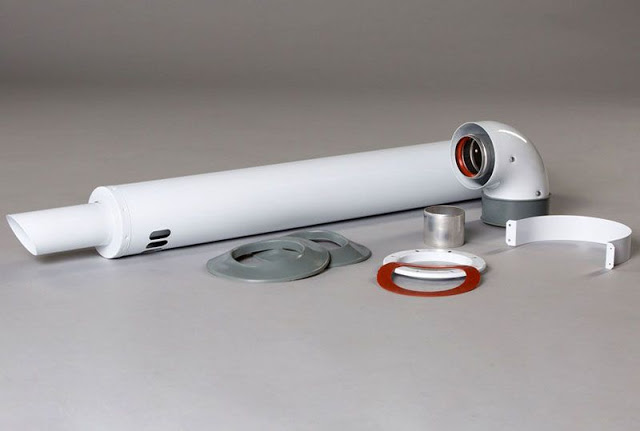

• Коаксиальный дымоход Viessmann. В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Различные способы установки коаксиального дымохода

Данные рекомендации взяты из паспорта котла Baxi Eco Four. Для всех остальных котлов могут быть свои нюансы и перед монтажом необходимо ознакомиться с инструкцией.

Все возможные варианты установки:

• Отведение через стену (самый простой вариант);
• Вывод в центральный дымоход типа LAS;
• Вертикальный дымоход с выводом через крышу;
• Раздельный коаксиальный дымоход.

При монтаже нужно учитывать, что различные отводы (чаще всего под 90° и 45°) уменьшают возможную длину коаксиальной системы отведения дыма. Это происходит из-за того, что они создают дополнительное сопротивление выхлопным газам. Первый отвод, который стоит на выходе из котла при этом не учитывают. Для лучшего понимания опять воспользуемся рисунком:

Длина различных вариантов коаксиального дымохода

Из рисунка понятно, что если вам нужна максимальная длина, то количество углов необходимо сократить до минимума.

Теперь рассмотрим LAS систему, там все абсолютно также:

LAS система коаксиального дымохода

Такая система достаточно экзотична, но имеет полное право на существование. Думаю, она будет особенно удобна для многоквартирных домов, отапливаемых при помощи природного газа.

Теперь рассмотрим вертикальный дымоход для котла. Снова обратимся к рисунку:

Вертикальный коаксиальный дымоход

На рисунке не изображено устройство сбора конденсата, которое обязательно необходимо установить. Иначе горелку будет заливать конденсатом и котёл будет выключаться.

Раздельный коаксиальный дымоход.

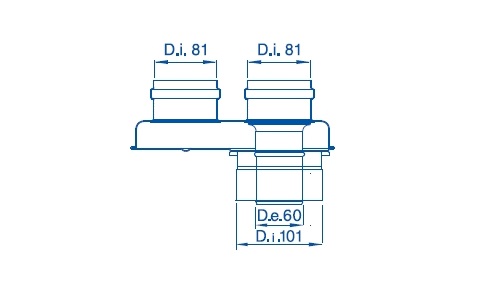

Раздельные дымоходы применяют если необходимо увеличить длину дымохода. Для некоторых котлов длина раздельных дымоходов может достигать 30 метров. Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя. Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель.

На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

Различные способы установки раздельного дымохода

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

• Отвод 90° укорачивает дымоход на 0,5 метра;
• Отвод 45° укорачивает дымоход на 0,25 метра;
• Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения , а общая длина приточной трубы не должная превышать 10 метров.

Длина раздельного дымохода

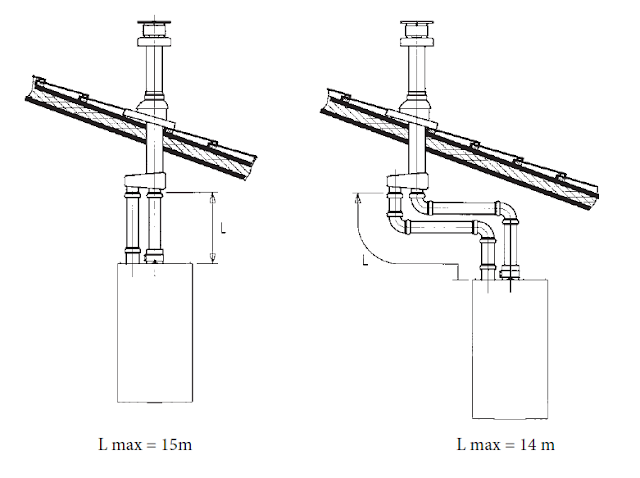

Вертикальный раздельный дымоход

Отведение конденсата из дымохода

При работе котла неизбежно появление конденсата в дымоходе. Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

• Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
• Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
• Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Основные этапы монтажных работ

Устанавливать коаксиальный дымоотвод допустимо собственными силами, если есть навыки работы электроинструментом. При оснащении двухконтурного или одноконтурного газового котла двойной дымовой трубой потребуется :

• Проделать в стене (либо в перекрытиях и кровельном пироге, если речь идет о вертикальном дымоходе) отверстия, диаметр которых должен отвечать требованиям СНиП;
• Выполнить подсоединение адаптера к выходному патрубку котла;
• Присоединить к адаптеру собранную коаксиальную трубу, при необходимости используя угловой элемент для подвода дымохода к стене (все стыки фиксируются при помощи обжимных хомутов);
• Вывести трубу через проделанное отверстие (если речь о горизонтальном дымоходе, требуется соблюсти уклон для стока конденсата);
• Заполнить зазор между трубой и деревянными строительными конструкциями негорючим теплоизолятором (базальтовая вата, огнестойкая монтажная пена), если стена кирпичная, теплоизолятор не требуется;
• Смонтировать декоративную накладку.

Распространенные ошибки монтажа

Если труба коаксиального дымохода устанавливается непрофессионалом, есть риск нарушить технологию, а неправильный монтаж приводит к проблемам в эксплуатации котла и дымоотвода. Рекомендуется весь комплекс работ доверить лицензированным специалистам.

Ошибки при монтаже

К наиболее распространенным ошибкам относится:

• Неправильные расчеты допустимой длины трубы. Чем длиннее канал, по которому движутся дымовые газы, тем сильнее они остывают и на выходе уже не могут нагревать входящий воздух. При этом повышается количество конденсата и в морозные дни он намерзает на стенках оголовка, образует сосульки. Это оборачивается снижением тяги, ухудшением работы котла и может привести к попаданию угарного газа в помещение, если выходной канал трубы будет полностью закупорен;
• Недостаточный уклон длинной горизонтальной трубы. Если уклон в сторону сборника конденсата на длинной трубе недостаточен, выше риск его замерзания на оголовке;
• Отсутствие сборника конденсата на длинной горизонтальной или на вертикальной трубе. Если дымоход, проходящий через стену, короткий, дымовые газы не успевают остыть настолько, чтобы сконденсировалась влага, а при большой длине трубы важно предусмотреть монтаж тройника со сборником влаги, иначе она будет попадать в камеру сгорания котла, снижая КПД агрегата;
• Несоблюдение норм пожарной безопасности при монтаже дымохода через деревянные конструкции. Оголовок трубы должен располагаться не ближе 60 см от деревянной стены;
• Отсутствие антиобледенителя, диафрагмы ветрозащиты у горизонтального дымохода.

Коаксиальный дымоход для настенных газовых котлов обеспечит оптимальный режим функционирования отопительного агрегата и прослужит долгий срок только при условии правильной установки, использования только штатных элементов системы и специального защитного оборудования.

Видео

В сюжете - Что такое коаксиальный дымоход

В сюжете - Подробно показана комплектация коаксиального дымохода промышленного производства

В сюжете - Разные варианты подключения коаксиального дымохода к газовым котлам

В сюжете - +100500 Секретов монтажа коаксиального дымохода

Резюме статьи

Коаксиальный дымоход – удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке. Его длина ограничена 5 метрами. А если вам необходима большая длина, то тут стоит обдумать применение раздельной системы дымоотведения. Также нельзя забывать о сборе и отведении конденсата из дымохода.
