Настройка теплого пола вызывает вопросы, потому что много вариаций конструкций гидравлики. Встречаются сложные коллектора с расходометрами, а есть и самодельные, сваренные из полипропилена… Известны несколько методов приемлемой настройки теплого пола, самый простейший из которых — с помощью балансировочного вентиля, руководствуясь субъективными ощущениями «горячая или не горячая» труба, «нормальная или ненормальная» температура теплого пола. В статье мастер сантехник расскажет, о тонкостях настройки «теплого пола».
Мифы о настройке системы «теплый пол»
Прежде всего, стоит отметить основные заблуждения, которые имеют место при подобной балансировке:
Мифы о настройке системы «теплый пол»
Прежде всего, стоит отметить основные заблуждения, которые имеют место при подобной балансировке:
- Иногда можно услышать то, что правильно сбалансировать систему можно только расчётным способом, т.е., посчитав сопротивление всех петель, вычислив настроечное положение регулирующих клапанов, установить его на коллекторе. Конечно же, проект с грамотным гидравлическим расчётом ускоряет процесс наладки и защищает от ошибок в монтаже. Но, тем не менее, систему напольного отопления можно настроить и без теоретических расчётов, хотя это и займет больше времени.
- Так же заблуждением считается и то, что расходы воды во всех петлях должны быть одинаковы. На самом деле, расход в первую очередь зависит от тепловой мощности, которую передаёт в помещение каждая конкретная петля.
- Нередко можно услышать, что систему напольного отопления вообще не надо балансировать, а расходы воды сами выровняются за счёт работы термостатов, контроллеров и прочих элементов автоматики. Это утверждение так же не верно. Дело в том, что рано или поздно наступит момент, когда все петли теплого пола откроются на максимум, и распределение теплоносителя должно быть таким, чтобы вся вода не уходила в одну петлю, а равномерно распределялась по всему отапливаемому контуру.
Итак, система отопления заполнена и испытана. С чего же начать?
Практический метод настройки «теплых полов»
Главной задачей балансировки системы является соотношение расходов воды по веткам. Финальная установка расходов для каждого контура происходит во время установки насосно-смесительного узла.
Настройка смесительных групп
Смесительный блок выполняет несколько функций:
Следует отдавать предпочтение блокам, имеющим балансировочные клапаны как первичного, так и вторичного контуров, элементы автоматического удаления воздуха, дренажные краны и другие вспомогательные виды арматуры.
Настройка коллекторов «теплого пола» с расходомерами
Практический метод настройки «теплых полов»
Главной задачей балансировки системы является соотношение расходов воды по веткам. Финальная установка расходов для каждого контура происходит во время установки насосно-смесительного узла.
Настройка смесительных групп
Смесительный блок выполняет несколько функций:
- Создание отопительной подсистемы с отличающейся от значения основного отопления (более низкой) температурой теплоносителя. Понижение происходит путем смешивания горячей воды, поступающей от теплогенератора, и охлажденного теплоносителя после труб в полу.
- Поддержка температуры воды для напольного обогрева в автоматическом режиме. Этот процесс реализуется с помощью термостатической головы, сервопривода или трехходового клапана. Все зависит от конфигурации и типа смесительного блока.
- Подключение насоса для напольной подсистемы. Этот агрегат создает циркуляцию теплоносителя по петлям.
Следует отдавать предпочтение блокам, имеющим балансировочные клапаны как первичного, так и вторичного контуров, элементы автоматического удаления воздуха, дренажные краны и другие вспомогательные виды арматуры.
Настройка коллекторов «теплого пола» с расходомерами
После прохождения теплоносителем насосносмесительной группы он поступает в распределительный коллектор. Настройка расходов происходит с помощью запорных клапанов или расходомеров. Все зависит от комплектации набора. Лучше применять комплект с расходомерами. Например: Коллекторные блоки VTc.596 (рис. 1), VTc.589 (рис. 2), VTc.586 (рис. 3). Наличие этих устройств ускоряет и делает процесс балансировки контуров намного легче.
Задача настройки коллектора – уравновесить соотношение расходов и соотношение тепловой мощности для всех контуров. Это просто сделать, когда имеется гидравлический расчет и известны тепловые нагрузки для каждого ответвления. Можно обойтись и без этой информации. Верный способ – выставить расходы пропорционально к длинам труб контуров.
Балансировка начинается с самой протяженной петли. Расходомер выставляется в максимально открытое положение. По нему будут настраиваться остальные контуры.
Для примера можно взять случай с наладкой коллектора с четырьмя выходами. Возьмем длины трубопроводов – 80, 60, 60 и 40 метров.
Первая петля открывается на максимум (так как она самая протяженная). Предположим, что в этом положении расход через эту петлю будет равен 4 л/мин. Считаем, какой же расход должен быть во втором контуре – (60/80) ⋅ 4 = 3 л/мин. Следовательно, расход на третьем контуре будет равен 3 л/мин, а на четвертом – 2 л/мин (рис. 4).
Эта стадия настройки может быть не финальной. Еще многое зависит от сопротивления ветки – количество поворотов и т. д. Предположим, в третьем контуре (даже при максимально открытом расходомере) устанавливается расход 2,5 л/мин. В этом случае принимаем эту ветки за расчетную. Соответственно, значения расхода для остальных петель пересчитываются. Первая петля будет иметь расход 3,3 , вторая – 2,5 , четвертая – 1,6 л/мин (рис. 5).
Настройка коллекторов с запорными вентилями
В этом случае управление настройкой петель происходи только при включенном котле. Желательно, чтобы был минимальный теплосъём. Для этого рекомендуется производить настройку при наружной температуре не ниже +5°С. Следует также ограничить сильные тепловые потери и теплопоступления.
Последовательность действия такая же. Но точность настройки – иная:
На этом этапе необходимо оценить правильность установленной настройки запорных клапанов.
Вот главные показатели:

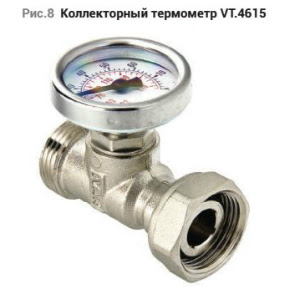

Необходимо достигнуть такого состояния настройки, когда петли будут иметь одинаковую разность температур. Это означает, что расход и мощность настроены верно. Для точного определения температуры для отдельной ветки можно применять трубные термометры – VT.4615 (рис. 8).
Такой термометр вставляется между трубой и обратным коллектором через соединение «евроконус» (рис. 9).
С помощью этого приспособления легко определяется температура «обратки». Первым делом проверяется основная петля (сама длинная). Значение температуры обратной линии можно принять за индикатор. Если на другом контуре эта температура ниже, следует увеличить расход, приоткрыв запорный клапан. Если же температура выше индикатора – клапан следует прикрыть.
После этого необходимо дать системе время для стабилизации (30-40 минут). И если необходимо – повторить процедуру еще раз.
Также стоит помнить о таком важно параметре, как температура на поверхности пола. Она имеет четкие значения, которые не рекомендуется превышать, поскольку это влияет на физическое состояние и комфортные ощущения людей, пребывающих в этом помещении. Согласно ДБН 2567-2013, температура поверхности пола в помещении с постоянным нахождением людей должна быть меньше 29°С. Проверка настройки коллектора только с помощью температуры воды обратной линии не учитывает этот момент, так как напольное покрытие в различных помещениях может быть разным и температура пола, соответственно, тоже. Поэтому рекомендуется замерять это значение с помощью специальных устройств: контактных термометров, и пирометров (рис. 10).
Замеры необходимо проводить в 5-6 различных точках помещения. Если при замере прибор показывает значение температуры пола, следует запорный клапан прикрыть. В результате достигается требуемая температура на поверхности для каждого помещения.
После этого настройку системы напольного отопления можно считать оконченной. Как видно, процедура не сложна в понимании и реализации, но требует определенного времени.
Видео
В сюжете - Балансировка теплых полов, как настроить коллектор
В сюжете - Настройка (балансировка) коллектора для теплого пола
В сюжете - Регулировка (балансировка) контуров теплого пола по току насоса
В сюжете - О настройке расходомеров
Задача настройки коллектора – уравновесить соотношение расходов и соотношение тепловой мощности для всех контуров. Это просто сделать, когда имеется гидравлический расчет и известны тепловые нагрузки для каждого ответвления. Можно обойтись и без этой информации. Верный способ – выставить расходы пропорционально к длинам труб контуров.
Балансировка начинается с самой протяженной петли. Расходомер выставляется в максимально открытое положение. По нему будут настраиваться остальные контуры.
Для примера можно взять случай с наладкой коллектора с четырьмя выходами. Возьмем длины трубопроводов – 80, 60, 60 и 40 метров.
Первая петля открывается на максимум (так как она самая протяженная). Предположим, что в этом положении расход через эту петлю будет равен 4 л/мин. Считаем, какой же расход должен быть во втором контуре – (60/80) ⋅ 4 = 3 л/мин. Следовательно, расход на третьем контуре будет равен 3 л/мин, а на четвертом – 2 л/мин (рис. 4).
Эта стадия настройки может быть не финальной. Еще многое зависит от сопротивления ветки – количество поворотов и т. д. Предположим, в третьем контуре (даже при максимально открытом расходомере) устанавливается расход 2,5 л/мин. В этом случае принимаем эту ветки за расчетную. Соответственно, значения расхода для остальных петель пересчитываются. Первая петля будет иметь расход 3,3 , вторая – 2,5 , четвертая – 1,6 л/мин (рис. 5).
Настройка коллекторов с запорными вентилями
В этом случае управление настройкой петель происходи только при включенном котле. Желательно, чтобы был минимальный теплосъём. Для этого рекомендуется производить настройку при наружной температуре не ниже +5°С. Следует также ограничить сильные тепловые потери и теплопоступления.
Последовательность действия такая же. Но точность настройки – иная:
- Выбирается самая длинная петля. Запорный кран выкручивается на максимум;
- Потом настраиваются остальные ветки. Путем интуитивно-пропорционального прокручивания клапана в зависимости от длины контура. Короткие ветки закрываются сильнее, длинные – открываются.
На этом этапе необходимо оценить правильность установленной настройки запорных клапанов.
Вот главные показатели:
- Температура воды в «обратке»;
- Температура напольного покрытия.
Необходимо достигнуть такого состояния настройки, когда петли будут иметь одинаковую разность температур. Это означает, что расход и мощность настроены верно. Для точного определения температуры для отдельной ветки можно применять трубные термометры – VT.4615 (рис. 8).
Такой термометр вставляется между трубой и обратным коллектором через соединение «евроконус» (рис. 9).
С помощью этого приспособления легко определяется температура «обратки». Первым делом проверяется основная петля (сама длинная). Значение температуры обратной линии можно принять за индикатор. Если на другом контуре эта температура ниже, следует увеличить расход, приоткрыв запорный клапан. Если же температура выше индикатора – клапан следует прикрыть.
После этого необходимо дать системе время для стабилизации (30-40 минут). И если необходимо – повторить процедуру еще раз.
Также стоит помнить о таком важно параметре, как температура на поверхности пола. Она имеет четкие значения, которые не рекомендуется превышать, поскольку это влияет на физическое состояние и комфортные ощущения людей, пребывающих в этом помещении. Согласно ДБН 2567-2013, температура поверхности пола в помещении с постоянным нахождением людей должна быть меньше 29°С. Проверка настройки коллектора только с помощью температуры воды обратной линии не учитывает этот момент, так как напольное покрытие в различных помещениях может быть разным и температура пола, соответственно, тоже. Поэтому рекомендуется замерять это значение с помощью специальных устройств: контактных термометров, и пирометров (рис. 10).
Замеры необходимо проводить в 5-6 различных точках помещения. Если при замере прибор показывает значение температуры пола, следует запорный клапан прикрыть. В результате достигается требуемая температура на поверхности для каждого помещения.
После этого настройку системы напольного отопления можно считать оконченной. Как видно, процедура не сложна в понимании и реализации, но требует определенного времени.
Видео
В сюжете - Балансировка теплых полов, как настроить коллектор
В сюжете - Настройка (балансировка) коллектора для теплого пола
В сюжете - Регулировка (балансировка) контуров теплого пола по току насоса
В сюжете - О настройке расходомеров
В продолжение темы посмотрите также наш обзор Сервопривод для коллектора теплого водяного пола — назначение, принцип работы и самостоятельное подключение
