Дюбель молли — конструкция, плюсы и минусы

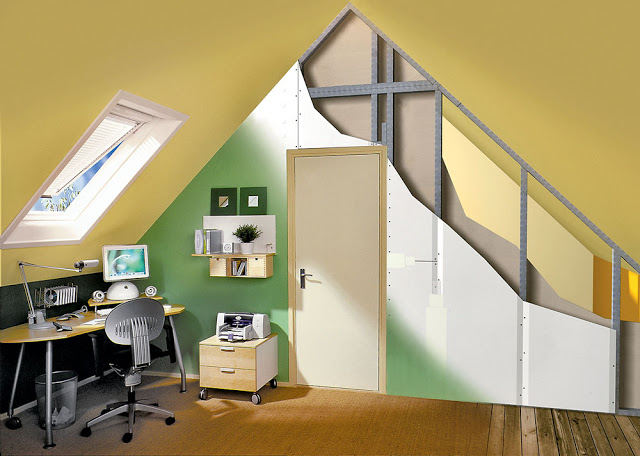

Пустотелые и листовые стройматериалы, особенно гипсокартон широко используются в отделке, крепеж на них осуществляется специфическими крепежными изделиями - дюбелями для пустотелых конструкций. Иное название - дюбель молли. Отделочники применяют их для крепления тяжелых предметов. У элемента довольно интересная конструкция, которая допускает создавать внушительный упор в основе крепления благодаря раскрытию специальных «крылышек». В статье мастер сантехник расскажет, как подобрать и использовать дюбели молли.

Особенности выбора дюбелей молли

Дюбель Молли для пустотелых конструкций с винтом используется для крепления картин, люстр, полок, карнизов для штор к листовым строительным материалам, потолочным перекрытиям и кладке с крупными полостями. Дюбель Молли Предназначен для гипсокартона, гипсовых волокнистых плит, ДСП, фиброцементных плит, жестковолокнистых плит, армированных пустотелых перекрытий и др.

Поскольку в пустотелых или щелевых материалах силы трения недостаточно, чтобы создать крепление, используют другой принцип: крепеж сам по себе при установке образует упор за счет своей специфической формы. При этом подразумевается, что при монтаже дюбель сохраняет свою первичную форму, а при вкручивании винта она будет изменяться.

Как правило, при фиксации не тяжелых предметов – полка, картина, светильник, предпочитают использовать специализированный и более дешевый крепеж – дюбель-бабочку. Если же закрепить необходимо достаточно увесистый предмет, прибегают к помощи дюбеля молли.

Конструкция

По своей конструкции он не слишком отличается от своего пластикового собрата – бабочки, но выполняется целиком из металла, а потому и несущей способностью обладает более высокой, и стоит дороже. Состоит изделие из втулки и винта, причем винт может комплектовать его или подбираться самостоятельно при необходимости:

• Металлическая полая втулка – цанга, имеет продольные прорези в средней части. Эта часть и является распорным телом;
• Цанга имеет внутреннюю резьбу, поэтому винт к ней нужно подбирать соответствующий;
• Винт из комплекта оснащается опорной шайбой с двумя заостренными выступами – зубцами. Шайба фиксируется на поверхности материала и не позволяет цанге прокручиваться во время монтажа;
• Винт выпускается с потайной и полукруглой головкой.

Плюсы и минусы

Предпочтение этому виду крепежа следует отдать потому что:

• Шурупы входят в набор вместе с дюбелями;
• Высокое качество и надежность крепежа;
• Способность к значительным нагрузкам - это, можно сказать, самый мощный дюбель. С помощью молли на гипсокартнон можно крепить кухонную мебель;
• Крепеж можно демонтировать в отличие от пластикового и использовать повторно. Как утверждают производители, на эксплуатационных характеристиках демонтаж не сказывается;
• Поэтому эти дюбеля выпускаются различных видов для надежных креплений.

Недостатки молли:

• Требуется предварительное сверление, специальные клещи и некоторые навыки в работе с клещами для раскрытия дюбеля;
• Сравнительно высокая цена конструкции;
• Установить в ограниченном промежутке нереально - обязательно нужно пространство для работы с клещами;
• Устранить крепление получится только при сломе перегородки.

Факторы выбора

При выборе изделия учитываются следующие факторы:

• Диаметр – здесь действует обычное правило: чем больше диаметр, тем более высокой несущей способностью обладает крепеж;
• Длина – определяющим фактором является толщина стены или базового материала и длина нераспорной части изделия. Прочность крепления определяется плотностью контакта между распорным телом и материалом, а если толщина слоя окажется меньше, чем длина нераспорной части надежности крепления не достичь;
• Материал – для помещений с очень тяжелыми условиями эксплуатации – высокая влажность, испарение кислот, необходимо выбирать более коррозийной стойкий вариант, то есть, из нержавеющей стали.

Маркируются изделия по-разному:

• Так, маркировка от Fischer включает данные о диаметре внутренней резьбы цанги, ее длине и типе винта – с потайной головкой, с крюком.
• А в маркировке от Mungo указывается еще и максимальная толщина основания.

Разновидности крепежа

Дюбель молли – крепеж специализированный, а потому большое разнообразие конструкционных особенностей не предполагает.

По материалу изготовления выделяют лишь 2 варианта:

• Из оцинкованной стали – покрытие, как правило, гальваническое;
• Из нержавеющей стали – более стойкое к коррозии и более дорогостоящее.

По конструкционным особенностям различается не столько дюбель молли, сколько винт, его комплектующий:

• С потайной головкой – плоская шляпка, которую можно утопить в поверхности стены или в прикрепляемом материале. Этот вид крепежа очень сложно демонтировать, здесь придется повредить материал;
• С полукруглой головкой – крепеж не скрыт, зато и демонтировать его куда легче;
• С крюком – вариант для люстр и подвесных потолочных светильников. При установке осветительных приборов на гипсокартонный потолок дюбель молли используется чаще всего;
• С крюком Г-образной формы – такая модель больше подходит для установки настенных светильников, бытовой техники, мебели и так далее;
• С кольцом – применяется дюбель молли при монтаже коммуникаций и бытовых предметов нестандартной конструкции. Например, подвесные кресла и качели для детей можно монтировать на стальные дюбели.

Про нагрузку, размеры, которые имеет дюбель молли для гипсокартона и других материалов, расскажем ниже.

Параметры

Дюбель молли от российского производителя регламентирует ТУ, поскольку ГОСТ соответствующих стандартов не включает. Крепеж германских и финляндских изготовителей проверяется в соответствии с европейскими стандартами.

Размерный ряд изделий невелик. Область применения дюбеля молли ограничена монтажом в гипсокартонные листы, листы фанеры, ДВП, МДФ. Все такого рода материалы для строительства выпускается в небольшом размерном диапазоне, соответственно, параметры крепежа также варьируются в небольших пределах:

• Наиболее распространенные диаметры – 4,5,6, 8 мм.
• Длина колеблется от 21 до 80 мм, но у разных производителей размерный диапазон не совпадает.

Дюбель молли среди всех крепежей такого рода обладает самой высокой несущей способностью. Однако при расчетах необходимо учитывать, что рабочая нагрузка на крепеж не должна превышать 25–30% от максимальной.

Монтаж изделия

Монтаж дюбеля молли имеет ряд особенностей. Кроме того, что здесь лучше всего использовать специальный инструмент, винт потребуется вкручивать дважды: один раз для расклинивания цанги, а второй раз – для крепления материала. Если предполагается установка подвесных конструкций, шуруп вкручивается один раз.

Расчет дюбелей

Чаще всего крепеж используют для подвешивания на стену или потолок определенных предметов, а не материалов. Потому главным фактором при выборе дюбелей является несущая способность:

• Вес предполагаемой конструкции – рабочая нагрузка дюбеля молли варьируется от 12 кг при креплении на лист ДВП, например, и до 75 кг при монтаже на фиброцеметную плиту. Исходя из этих данных, рассчитывают нагрузку.
• Длина – при выборе учитывают несколько факторов: толщину базового слоя и толщину прикрепляемого материала, причем по отношению не столько к длине всего изделия, сколько к длине его нераспорной части. Последняя величина должна в точности совпадать с суммой толщины слоя гипсокартона и прикрепляемого материала.
• Диаметр метрической резьбы – коррелирует с несущей нагрузкой, указываемой в сертификате изделия.

Технология

Для установки дюбеля молли применяют специальные клещи. В их рабочей части имеется прорезь, которая помещается между шайбой и шляпкой винта.

Таким образом винт вытягивают при креплении дюбеля.

Ту же операцию можно сделать и обычными плоскогубцами, однако в этом случае потребуется больше усилий и сноровки.

Общий порядок действий следующий:

• В листе материала высверливают отверстие соответствующего диаметра – диаметр должен точно совпадать с диаметром дюбеля;
• Цангу вставляют в отверстие для упора: зубчики должны плотно соприкасаться с поверхностью листа. При необходимости используют резиновый молоток;
• Винт вкручивают в дюбель – отверткой или шуруповертом. На этом этапе дюбель все еще сохраняет свой первоначальный вид;
• Затем с помощью клещей или плоскогубцев вытягивают винт из гильзы. При этом цанга складывается и прочно фиксируется на тыльной стороне листа;
• Винт вытягивают целиком, затем закрепляют повторно через деталь или закрепляемый материал. Если используется винт с крюком или кольцом – для подвешивания предметов, он просто повторно вкручивается.

Важно также соблюдать другие технические рекомендации. Дюбели молли рассчитаны на нагрузку не более 35—50 кг. Лучше даже оставлять некоторый резерв, потому что понадобится рано или поздно компенсировать дополнительные воздействия.

Изготовители в маркировке отображают общую длину изделия, сечение метрической нарезки и наибольшую толщину основания. Рекомендуется также добиваться соответствия расстояния между шляпкой и зоной распора толщине материала; когда такое условие не соблюдается, крепеж плохо держится либо ломает материал.
