Как разобрать чугунную батарею отопления

С течением времени чугунные радиаторы утрачивают свою тепловую мощность, так как вся внутренняя поверхность батареи загрязняется примесями, приплывшими вместе с теплоносителем. По окончании отопительного сезона большое количество налета остается внутри секций, что влечет к разрушению прокладок. В статье мастер сантехник расскажет, как разобрать чугунную батарею отопления.

Конструкция радиаторов отопления

Чугунные радиаторы были придуманы еще в 1857 году. Изобретателем популярного ныне отопительного прибора был русский немец итальянского происхождения Франц Карлович Сан-Галли, житель Санкт-Петербурга. Вид первых батарей отличался от современного. Первый отопительный прибор представлял собой толстые трубы с вертикальными дисками. Свое изобретение Франц Карлович назвал «хайц-кёрпер» (горячая коробка). Он же придумал и привычное нам название радиатора — батарея — и занимался продвижением своего изобретения в Германии и Соединенных Штатах.

Батареи начала XX века имели современную форму, но были большего размера и богато украшались орнаментом. Старейшим из обнаруженных и действующих до сих пор батарей 108 лет. Они находятся в Царском селе, на даче Великого Князя Бориса Владимировича.

К 150-летию изобретения отопительной батареи был создан памятник этому обогревательному устройству. Он был установлен на проходной одной из старейших в России действующих электростанций — Самарской ГРЭС. Скульптурная композиция состоит из привычной батареи-радиатора, над которой на подоконнике греется кошка.

Каждая чугунная батарея состоит из нескольких секций. Льются они на заводах из серого чугуна. Каналы для воды могут быть эллипсовидной и круглой формы.

Стандартная батарея собирается из отдельных литых секций, без использования наружного крепежа или фиксаторов. Таким образом, можно набрать радиатор практически неограниченной длины.

Батареи из чугуна могут быть разной ширины, которая зависит от числа секций, и высоты. Ширина батареи зависит от площади помещения, толщины стен и количества окон. Чем больше используется секций, тем больше тепла отдает радиатор. Высота может колебаться от 35 см до 1,5 м. Стоит помнить и о глубине батареи, ведь от этого зависит то, как будут вписываться эти изделия в дизайн интерьера. Глубина бывает 50−140 см. Для установки нужны прочные кронштейны, которые крепятся к стене. Но сейчас есть и напольные модели, которые оснащены ножками в комплекте.

Чтобы правильно разобрать чугунную батарею, необходимо знать некоторые особенности ее конструкции:

• Отдельные секции собираются в один корпус с помощью внутренних резьбовых втулок или ниппелей. Чтобы разобрать чугунный радиатор, нужно суметь вывернуть торцевые пробки и внутренние вставки;
• Каждый ниппель представляет собой цилиндрический стакан, на котором нарезаны два участка с резьбой двух видов – с левым и правым направлением витков.

Торцевые заглушки также изготавливаются с двумя видами резьбы, как правило, глухие выпускают с левой резьбой, а гайка-штуцер для подключения к трубе – с правой.

Обратите внимание! Чтобы разобрать секции, нужно будет правильно выбирать направление вращения, иначе можно быстро разбить чугунный корпус батареи

Для крепления отдельного регистра в общий чугунный корпус используется пара ниппелей, которые одновременно заворачиваются между двумя секциями длинным ключом с квадратной головкой. Чтобы разобрать и не расколоть чугунный корпус, потребуется также аккуратно выворачивать ниппеля, делая на каждом всего 1-2 оборота.

Подготовительные работы

Для того чтобы разобрать чугунный корпус, его нужно предварительно демонтировать с крепления на стене. Для демонтажа чугунных отопительных радиаторов требуется следующий набор инструментов:

• Труборез или болгарка;
• Ножовка по металлу;
• Зубило;
• Молоток и кувалда;
• Щетка.

Лучше всего демонтаж чугунных радиаторов (да и любых других отопительных приборов) выполнять в летнее время, когда отопительная система находится в отключенном состоянии. Перед тем, как разобрать чугунную батарею отопления по секциям, необходимо слить весь теплоноситель из отопительного контура.

Первым делом необходимо отвернуть контргайки, которые расположены на подводках к радиаторам. Далее отворачиваются футорки, и радиатор можно снимать. Если же возможность открутить контргайки отсутствует, то подводки попросту обрезаются, после чего радиатор без проблем снимается с опор.

Вес одной сборки из 8-10 секций может легко превысить сотню килограммов, поэтому батарею поднимают на торец и малыми «шажками» перекантовывают к месту, где планируется радиатор ремонтировать или просто разобрать.

Если чугунная батарея относительно новая, то достаточно будет площадки с ударостойким покрытием, например, на пол можно уложить лист ДСП. Чтобы разобрать старый чугунный обогреватель, потребуется место, где можно работать с горелкой и тяжелым ломом.

Инструменты для разборки чугунной батареи

Перед тем, как разобрать чугунный радиатор отопления, необходимо заготовить набор инструментов:

• Ключ для разборки чугунных батарей (5/4 дюйма для старых приборов и дюймовый – для новых);
• Накидной ключ для выворачивания пробок-заглушек;
• Болгарка с отрезными кругами;
• Газовая горелка с редуктором и баллоном.

Кроме того, потребуется тяжелый слесарный молоток, зубило, лён, керосин или тормозная жидкость. Все это нужно будет для того, чтобы постараться разобрать секции с минимальным ущербом. При переборке старых батарей пробки и ниппеля все равно подлежат замене, так что иногда проще их вырезать, чем пытаться вывернуть.

Как разобрать новый чугунный радиатор отопления

Разобрать чугунную батарею отопления по секциям можно следующим образом:

• Необходимо выяснить, в каком направлении откручиваются глухие пробки, и на ключе отметить длину выкручиваемого ниппеля. Для этого ключ кладут на радиатор, край доводят до точки, где находится втулка. На ключе мелом по кругу делается отметка, до которой инструмент вставляется в радиатор;
• Важно разобраться, в какую сторону нужно вращать ключ для чугунных радиаторов. Резьба может быть правой и левой. Направление вращения определяется футоркой, которая вкручивается с той же стороны, что и ключ;
• Если резьба правая, футорка должна вкручиваться по часовой стрелке, следовательно, при раскрутке направление ключа должно быть направлено в противоположную сторону. С левой резьбой все наоборот;
• Раскрутка батареи начинается с первой секции. Нужно аккуратно “сорвать” резьбу на обоих ниппелях. В большинстве случаев достаточно половины оборота ключа. Далее радиаторы раскручиваются по секции с каждой стороны таким образом, чтобы интервал между ними составлял 0,5 см;
• Раскручивая отопительный прибор, важно соблюдать между секциями указанный зазор, если пренебречь этим правилом, резьбу может заклинить. Когда приступают к раскручиванию радиатора, ключ рекомендуется надевать на трубу, это позволит прилагать меньше усилий при разборке.

По такому алгоритму разбираются все современные чугунные батареи. Как правило, такие радиаторы дополнительно оснащаются заглушками с соответствующей маркировкой.

Как разобрать старый чугунный радиатор

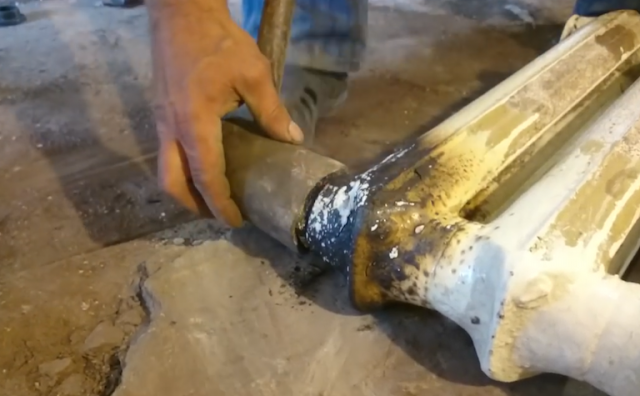

В случае со старыми батареями могут возникнуть некоторые проблемы – например, резьба в таких приборах может прикипеть, поэтому ее перед разборкой потребуется разогреть при помощи паяльной лампы или автогена. Когда стыки разогреты, нужно быстро сорвать ниппели с обеих сторон батареи. По такой же методике выкручиваются любые прикипевшие к батарее элементы.

Ниппель после длительной эксплуатации батареи может напрочь проржаветь. В таком случае зацепить его ключом будет невозможно, поэтому для разборки батареи потребуется ножовка или болгарка. Остатки ниппелей выкручиваются со своих мест, а резьба зачищается при помощи щетки.

Если же ни один из описанных способов не помогает, остается средство крайнего случая – разбить батарею кувалдой. Перед тем, как разбить чугунную батарею, ее нужно положить на горизонтальную поверхность и бить по средней осевой линии кувалдой до того момента, пока часть секции не отвалится. После этого батарею нужно перевернуть и повторить операцию, чтобы разбить всю секцию.

Остается лишь поставить радиатор вертикально, нанести несколько ударов по уцелевшим секциям и раскрутить их. Конечно, о целостности всего радиатора в таком случае говорить не приходится – в большинстве случаев теряется половина секций.

Сборка чугунного радиатора отопления

Перед сборкой в первую очередь необходимо на всех секциях очистить резьбу от следов паковального материала и джута. Для этого можно использовать металлическую щетку, керосин и ветошь.

Качество резьбы обязательно проверяется пробным заворачиванием новых ниппелей и заглушек. Порядок сборки приведен на схеме.

Перед сборкой каждый стакан обрабатывается Циатимом или графиткой, оборачивается джутовой паклей и вворачивается в тело регистра на один виток резьбы.

Сверху устанавливают уплотнительное кольцо, следующий регистр батареи и выравнивают по оси. После чего можно заворачивать ключом. Если резьба «не идет», то лучше разобрать и попытаться установить причину. Сборка выполняется с минимальным усилием.

Видео

В сюжете - Как собрать батарею или радиатор

В сюжете - Как добавить чугунные секции до чугунной батареи в сборе

В сюжете - Как снять секцию чугунной батареи без ключа

Заключение

Разобрать чугунный радиатор непросто, несмотря на вполне понятную технологию этого процесса. Тем не менее, иногда необходимость в разборке все же возникает, и знание о том, как ее выполнять, лишним не будет.
