Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия.
Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка. В статье мастер сантехник расскажет, как сделать бетономешалку своими руками.
По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.
Самодельные бетономешалки имеют разную конструкцию в зависимости от принципа действия. По принципу действия оборудование бывает:
- С принудительным перемешиванием;
- С гравитационным перемешиванием.
Первый вариант предполагает, что в машине емкость не двигается, а перемешивают смесь лопасти особой формы.
В гравитационных аппаратах барабан вращается, а внутри него располагаются лопасти. За счет их способа установки, многократного падения и подъема смеси, масса доходит до нужной кондиции. Такие агрегаты примечательны тем, что в них можно замешивать как строительные растворы, так и жесткие бетонные смеси.
Что понадобится для изготовления ручной бетономешалки из бочки
Потребуются следующие материалы:
- Стальная бочка 200 л;
- Дверные петли 2-3 – шт.;
- Рычажные защелки – 2 шт.;
- Длинные болты М16 – 2 шт.;
- Гайки, шайбы М16;
- Труба 3/4 дюйма;
- Подшипники с внутренним диаметром 16 мм – 2 шт.;
- Арматура 12 мм;
- Полоса 40х3 мм;
- Труба 50 мм;
- Уголок 20х20 мм;
- Доски.
Процесс изготовления бетономешалки

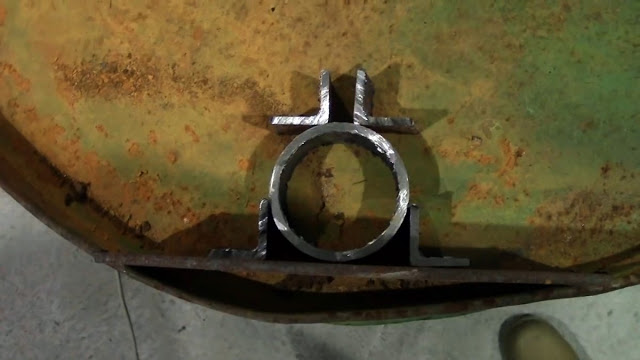

Для вращения бетономешалки нужно сделать 2 опоры под подшипники. Опора состоит из отрезка полосы с приваренным кольцом, отрезанным от трубы.
Вверху кольцо разрезается поперек и к его краям привариваются проушины из уголка. Для надежности внизу между ним и полосой ввариваются косынки или такие же отрезки уголка. Затем в опору вставляется подшипник и зажимается затягиванием болта в проушинах.

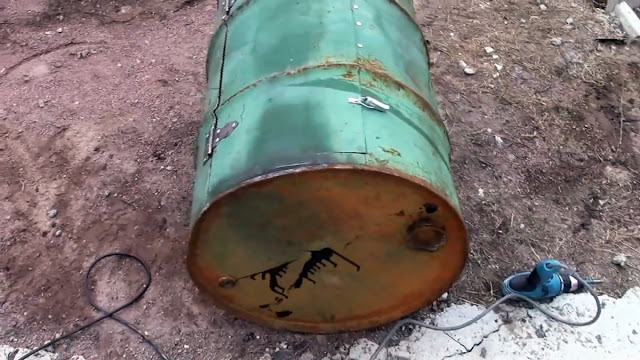

В бочке вырезается люк под загрузку бетона. Сначала прорезается одна сторона вдоль, затем устанавливаются петли, и он вырезается уже полностью.

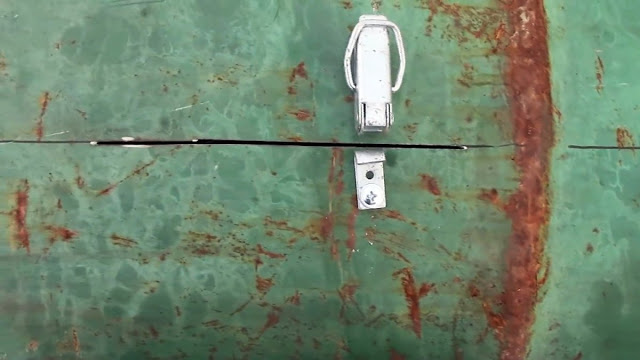

Далее устанавливаются рычажные защелки.
Чтобы люк не проваливался, между защелками изнутри на стенку бочки устанавливается на заклепки или приваривается ограничитель.
В центре крышки и дна бочки просверливаются отверстия 16 мм.

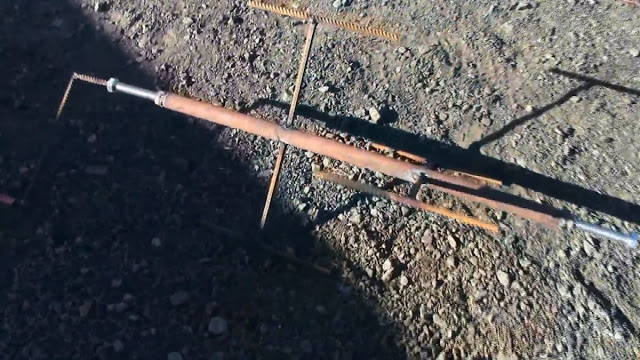

Затем нужно сварить миксер с ручками, который будет перемешивать бетон внутри. Для этого используется отрезок трубы на пару сантиметров меньший внутренней высоты бочки. По торцам к ней привариваются гайки М16. Затем к трубе привариваются Т-образные лопасти из арматуры. После этого нужно приварить к шляпкам двух болтов М16 воротки с ручкой из трубы.
Ось с лопастями помещается в бочку, через отверстия снаружи в нее вкручиваются воротки с болтами. Нужно надежно зажать крышку и дно бочки гайками с шайбами, чтобы она вращалась вместе с осью. При зажатии важно расположить воротки в разном направлении.
Из обрезков пиломатериалов сколачиваются ножки для бетономешалки. С одной стороны они соединяются укосинами, с другой стороны будет подставляться корыто для слива готового бетона. Бетономешалка прикрепляется к ножкам только на опорах. Ножки желательно сделать высокими, чтобы ее можно было вращать стоя.
Бетономешалка рассчитана на двоих. За счет того что ручки разведены в разные стороны, она не переворачивается во время старта. Так как между ее люком и барабаном имеются зазоры, то при замешивании нельзя останавливаться дверцей вниз. После замешивания люк открывается, и бетон сливается в корыто внизу.
Видео
В сюжете - Как из бочки можно сделать бюджетную бетономешалку быстро и очень дешево практически из металлолома
В сюжете - Изготовление электрической бетономешалки из бочки
Самодельная бетономешалка без труда сооружается в сжатые сроки и при этом можно сэкономить приличную сумму денег.
В продолжение темы посмотрите также наш обзор Замес бетона в бетономешалке — соотношение материалов
