Шаровой кран или задвижка — что лучше

Не думайте, что выбирать вид запорной арматуры, думая что лучше шаровый кран или задвижка, приходится только в быту. Такой же вопрос встаёт у проектировщиков и эксплуатантов боле серьёзных водопроводных сетей. В статье мастер сантехник расскажет, в чем разница между задвижкой и краном.

Особенности конструкции

И задвижка и шаровой кран относятся к запорной трубопроводной арматуре, предназначенной для перекрытия жидких потоков, в частности воды в водопроводе. Оба типа запоров должны и обеспечивают надёжное перекрывание и открывания потоков жидкости, сосредоточимся на воде, в трубопроводах различного диаметра и назначения.

Особенности задвижек

Задвижки отличаются конструктивной простотой, призванной обеспечивать открытие или перекрытие движения вещества.

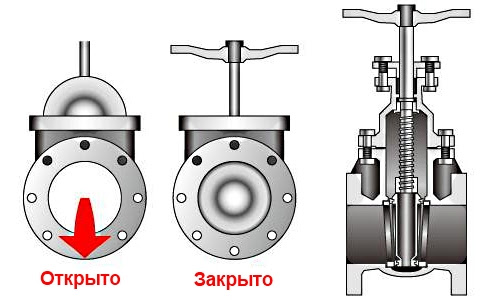

Затвор, который располагается внутри рабочей полости корпуса устройства, перемещается под прямым углом к оси потока. Движение затворного механизма происходит за счет вращения в узле шпиндель-ходовая гайка. Шпиндель (шток), проходящий через сальниковый уплотнитель, служит связующим звеном между затвором и приводом задвижки, в качестве которого может выступать маховик, редуктор, автоматическое устройство.

Фиксация изделия на трубе выполняется несколькими способами: с помощью фланцев, приварным или муфтовым способом. Основными материалами для производства задвижек является сталь, в том числе и нержавеющая, и чугун.

Конструктивная специфика задвижек не позволяет использовать их в качестве регулирующей арматуры. Затвор изделия может находиться в двух рабочих положениях: «открыто» и «закрыто». Его установка в промежуточном положении приводит к поломке запорного механизма, вследствие чего нарушается герметичность прилегания клина даже при переводе в крайнее положение.

Клиновые задвижки (наиболее популярный тип арматуры) отличаются внушительными габаритами и весом. Использование устройств с выдвижным шпинделем требует дополнительного свободного места, наличие которого не всегда предусматривается конструкцией трубопровода.

Особенности шарового крана

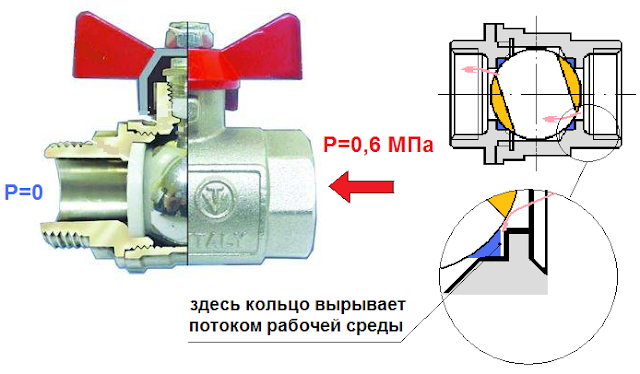

Шаровым краном называют запорный элемент с затворным устройством в виде шара со сквозным отверстием, заключенным в корпус, при плотном прилегании к поверхностям седла.

Принцип работы основан на развороте отверстия затворного элемента, с изменением расположения сквозного отверстия в шаре относительно потока рабочей среды.

Основными материалами для производства являются латунь, а также сталь (нержавейка СТ. 20 и 09г2с)  и бронза. При монтаже используются различные типы соединения, включая фланцевый, резьбовой и под приварку.

Шаровые краны бывают полнопроходимыми. В положении «открыто» проходное сечение полностью совпадает с диаметром трубы. Именно поэтому перепады давления жидкости в трубопроводной системе не составляют угрозы для работы кранов. Эта особенность позволяет использовать изделия в системах с высокими рисками формирования гидроударов. Кроме того, устройство крана исключает оседание осадка, наличие которого способно провоцировать поломки арматуры.

Так же производятся и модели устройств неполнопроходного типа, в которых имеется разница диаметров: отверстие в шаре меньше отверстия во фланце. При этом изделия отличает больший коэффициент гидроспоротивления.

Потребителям предлагает широкий диапазон размеров изделий, которые могут совмещаться с различными типами рабочей среды (газ, жидкости, в том числе с примесями). Во внимание следует брать рабочую температуру и степень агрессии вещества с материалами арматуры. Краны без проблем встраиваются в технологические линии и системы, для управления ими могут использоваться любые типы приводов.

Что лучше

Однозначный ответ на вопрос требует учета текущей технологической необходимости. Сравнение технических характеристик:

Задвижки просты в своем устройстве и могут применяться в различных условиях (в том числе достаточно жестких). Но при этом характерной особенностью их эксплуатации является достаточно интенсивный износ, регулярная необходимость в ремонте, медленная сработка затвора, массивность.

Шаровые краны, считаются более универсальным и современным вариантом, отличаются компактностью, высокими показателями герметичности, надежностью, оперативностью управления.

Применение задвижек сохраняет актуальность при монтаже магистральных линий и систем со скоростным движением потока. Этому способствует низкий уровень гидросопротивления арматуры. Выбор в пользу шаровых кранов (делается чаще) связан с удобством установки и обслуживания, высоким уровнем герметичности изделия и практичности его конструкции.

Видео

В сюжете - Мнение эксперта по трубопроводной арматуре для ЖКХ, И.П.Махитко, какой тип трубопроводной арматуры выбрать для сетей теплоснабжения, горячего и холодного водоснабжения жилых и производственных помещений

Заключение

Выбор между шаровым краном и задвижкой зависит от водопровода и что лучше шаровой кран или задвижка решать вам. В быту более удобны и долговечны шаровые краны, однако не нужно думать, что они вечные и не нужно шаровыми кранами регулировать напор воды.
