Сколько времени застывает бетон

Любые ремонтные работы в доме или возведение здания не обходятся без использования бетона. Установить фундамент, залить пол, оштукатурить стены невозможно без этого материала.

Кроме выбранного вида цемента и правильно сделанного раствора, на качество готового объекта также оказывает влияние время застывания. В статье мастер сантехник расскажет, сколько времени надо для застывания бетонного раствора.

Особенности

С целью получения качественного результата, первым делом необходимо приготовить бетонный раствор, соблюдая определенные пропорции. Консистенция самого раствора имеет непосредственное влияние на процесс застывания.

Бетоном называется искусственный строительный материал, получаемый при затвердевании специальной смеси из вяжущего вещества, наполнителя крупной и мелкой фракции и воды. Процесс регулируется соответствующими ГОСТами и ТУ, где для каждой марки вяжущего средства предусмотрена отдельная рецептура.

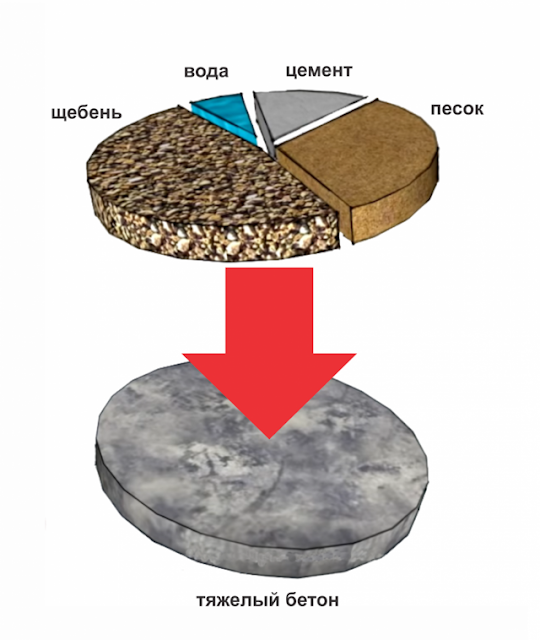

В любой готовой смеси (товарном бетоне) присутствуют в разных пропорциях четыре основных компонента:

• Цемент;
• Песок;
• Щебень;
• Вода.

Их соотношение зависит от марки цемента, влажности и размеров частиц песка и щебня. Именно вода служит активатором диффузии компонентов и катализатором схватывания в реакции гидратации смеси. В зависимости от назначения раствора в его состав включаются различные добавки:

• Керамзит;
• Шлак;
• Полистирол;
• Древесные опилки или щепа;
• Пластификаторы;
• Гидрофобизаторы.

Это позволяет придать бетону определённые качества. Так, гранулы вспененного полистирола обеспечивают теплоизолирующие свойства, экологичный деревобетон арболит не растрескивается, а сжимается при превышении предельных нагрузок, а плотная плёнка гидрофобизатора защищает от проникновения влаги.

Этапы затвердевания

Зная время застывания бетона, можно заранее спланировать дальнейшие строительные процессы.

Строительный раствор проходит два этапа:

• Схватывание. Продолжается от 1-2 до 24 часов с момента замешивания. Масса сохраняет подвижное состояние, не давая производить дальнейшие работы.
• Затвердевание. Согласно СНиП, происходит на протяжении 30 дней с момента заливки. Эта норма подразумевает высыхание, позволяющее начать новый этап строительства или отделки здания. Полностью этот процесс заканчивается спустя как минимум 1 год.

Разные марки не твердеют за равные промежутки времени. При температуре +10 °C и достаточной влажности цемент М400 позволяет продолжать работы через 12-15 дней, а М500 – уже на 9-10 день.

Условия для схватывания бетона

К факторам, влияющим на продолжительность высыхания, относятся:

• Температура. Когда температура становится выше, схватывание и отвердение бетона ускоряются; при понижении температуры – замедляются. При температуре ниже 5° С процесс набора прочности резко замедляется, а при отрицательных температурах прекращается..
• Влажность. Оптимальный показатель – 65-70%. Уменьшение влажности воздуха замедляет процесс застывания, поскольку бетон быстрее сохнет, и воды становится недостаточно для гидратации..
• Марка цемента. Отличающиеся по плотности и другим характеристикам составы требуют разного времени для набора марочной прочности. М400 схватывается за 1,5-2 часа, М500 достаточно 1 часа.
• Соблюдение технологии заливки. Важно приготовить смесь, тщательно перемешивая компоненты в соответствии с необходимыми пропорциями и утрамбовать залитый слой.
• Уход за стяжкой при затвердевании. В этот период не рекомендуется попадание прямых солнечных лучей и сквозняков.

Введение различных добавок ускоряет процесс и повышает качественные характеристики сооружения. Самый распространенный вид – портландцемент – имеет в своем составе минеральные вещества, увеличение или уменьшение пропорций которых влияет на время твердения.

Способы регулирования скорости отвердевания бетона

В зависимости от задач, может потребоваться увеличить или снизить скорость твердения бетона. Можно повлиять на процессы температурно или химически.

Ускорение твердения

Для увеличения скорости твердения, применяют:

• Снижение водоцементного соотношения (повышение жесткости смеси, что снижает удобоукладываемость);
• Тепловлажностную обработку;
• Добавление в бетон специальных добавок-ускорителей.

Замедление твердения

Когда может понадобиться замедление отвердевания:

• При изготовлении высокомарочных смесей, которые застывают очень быстро из-за повышенного содержания вяжущего компонента;
• При необходимости транспортировки готовой смеси на дальние расстояния;
• При заливке бетона в несколько этапов.

В этих случаях применяют специальные добавки, которые замедляют реакцию гидратации и гидролиза минералов клинкера, откладывая процесс схватывания на несколько часов.

Как узнать точное время затвердевания бетона

Сроки полного отвердевания разных видов бетона варьируются в зависимости от состава. Примерное представление о продолжительности процессов твердения бетона с использованием марок цемента М200, М250, М300, М400, М500 и так далее, можно узнать из таблицы:

Для того чтобы точно узнать, сколько времени понадобится, чтобы получить расчетную прочность бетона, используются два метода:

• Узнать точные данные в лаборатории производителя.
• Вызвать технолога на объект для взятия проб. Для образцов используют кубические отливки со стороной 10 см, которые должны твердеть в тех же условиях, что и основная конструкция. Затем проводятся испытания разрушающими методами, которые точно показывают марочную прочность бетона и сроки его схватывания и полного отвердевания.

Время застывания бетона в опалубке

Своевременная распалубка бетона повышает оборачиваемость оборудования для опалубки и оптимизирует сроки строительства.

Распалубочной прочностью называют прочность, достаточную, чтобы снять опалубку и дать стартовую нагрузку. Обычно она составляет 70% от расчетной прочности (или другую величину, оговоренную в проектной документации).

Для не ответственных конструкций, например, стяжек, отмостки и других конструкций, работающих только на сжатие, допустима распалубка на 3–5-й день, по достижении прочности 30–40% от расчетной.

Обратите внимание! Современные бетоны с добавками могут достигать распалубочной прочности за 1–2 дня

Сколько времени бетон застывает в воде

Твердение в воде – лучшие условия для набора прочности бетона. Непрерывное выдерживание в воде способствует более интенсивному увеличению модуля упругости, чем твердение на воздухе.

При выдерживании бетона на воздухе, на его поверхности, в результате обезвоживания, прекращается реакция гидратации, и образуются ячейки и поры; застывший на воздухе цементный камень имеет больше дефектов структуры, меньшую плотность и более высокую подверженность коррозии.

Уход за бетоном после заливки

После укладки бетонной смеси и ее уплотнения (если таковое производилось), проводятся специальные мероприятия по уходу за бетоном.

Обратите внимание! Уход за бетоном имеет цель создать такие условия твердения, при соблюдении которых бетон будет набирать заданную прочность с нужной скоростью, а его структура будет максимально качественной

Защита от испарения влаги

Отвердевание бетона внешне похоже на высыхание, но на самом деле, это реакция, которая происходит с обязательным участием воды. При застывании бетона на воздухе, его поверхность быстро высыхает, и реакция гидратации прекращается. Образуется разность давления в толще бетона и на его поверхности, что приводит к появлению дефектов в виде трещин.

Для защиты от пересыхания поверхность бетона закрывают водонепроницаемыми материалами, такими, как пленка, брезент, в некоторых случаях, слой опилок или песка, который постоянно смачивают.

Обеспечение равномерной температуры

При заливке массивных конструкций (например, плит фундамента) возникает еще одна проблема – температурный градиент.

Реакции гидратации происходят с выделением тепла. В массивных конструкциях возникает разница между температурами в толще бетона и на его поверхности. В толще слоя бетона температура может достигать 50–80°С. Если разница с температурой поверхности превышает 20–30°С, может произойти разрыв структуры бетона, что влечет интенсивное образование трещин на внешней стороне конструкции и потерю прочности.

Чтобы предотвратить градиент температур, необходимо снизить температуру всей конструкции. Для этого, после укрытия паро- или водонепроницаемым материалом, на поверхность бетона льют холодную воду, меняя ее после нагрева.

Обратите внимание! Снижение температуры не должно быть резким. Допускается снижать ее на 1–2° С в час, а для некоторых типов конструкций не более, чем на 12–13°С в сутки (эта информация указывается в регламенте)

Для проведения этих мероприятий необходимо знать точную температуру в толще бетона; по регламенту, ее необходимо измерять в первые сутки каждые 1–2 часа, а затем 1 раз в 8 часов и фиксировать полученные данные в специальных журналах. Для того, чтобы иметь возможность измерять температуру, при заливке в бетон вставляют трубочки на расстоянии не более 8 м друг от друга.

Защита от охлаждения

В зимнее время возникает задача сохранить тепло, поскольку при температуре ниже 0° С завердевание прекращается. Главной задачей становится обеспечение твердения до приобретения бетоном критической прочности.

Обратите внимание! Критической прочностью называют прочность в зимнее время, по достижении которой замерзание воды в порах бетона уже не носит разрушающий характер (обычно 30-50% от расчетной прочности)

Используются разные методы сохранения тепла:

• Прогрев электродами или инфракрасным излучением (последнее технологически сложно).
• Установка тепляков с прогретым воздухом.
• Использование сохраненного тепла реакции гидратации («тепловой осмос» или «метод термоса), для которого поверхность бетона укрывают теплоизоляционными материалами, такими, как минераловатные плиты, рулонные материалы в несколько слоев.
• Противоморозные добавки. Если раньше использовался хлорид кальция, сейчас его применение, как и других хлоридов, не рекомендуется из-за агрессивного воздействия на арматуру. Чаще используют формиат кальция или натрия и другие соли-электролиты, снижающие температуру замерзания воды либо готовые комплексные добавки, обладающие не только противоморозным, но и пластифицирующим действием.
• Применение добавок-ускорителей совместно с тепловой обработкой. В этом случае добавки нужны для быстрого достижения критической прочности, затем, при помощи согревающих или сохраняющих тепло мероприятий, обеспечивается оптимальная температура до достижения расчетной прочности бетона.

Надо ли поливать бетон водой

Поскольку водная среда оптимальна для завердевания, полив бетона водой целесообразен, но только в летнее время, особенно, в жаркую погоду. Интенсивное обеспечение влажности позволяет снизить вероятность появления дефектов.

Видео

В сюжете - Сколько твердеет бетон

В сюжете - Как ускорить твердение бетона

Набор прочности бетона – сложный химический процесс, который зависит от множества факторов. Для оптимизации строительных работ используются методы тепловлажностной обработки бетона. Современное решение – использование специальных добавок, регулирующих скорость отвердевания.

В продолжение темы посмотрите также наш обзор Римский бетон — история появления, свойства, секреты прочности
