Сантехник ...: Как защитить насос от сухого хода

Система водоснабжения частного дома невозможна без насоса. Но его надо каким-то образом включать и выключать, следить за тем, чтобы он не работал при отсутствии воды. В статье мастер сантехник расскажет, как реализовать эту защиту в разных ситуациях.

Что такое сухой ход насоса

Откуда бы не качал насос воду, временами создается ситуация, что вода закончилась — при небольшом дебите колодца или скважины воду можно просто всю выкачать. В случае если вода качается из централизованного водопровода, ее подачу могут просто прекратить. Работа насоса при отсутствии воды и называется сухим ходом. Иногда используется термин «холостой ход», хоть это и не совсем правильно.

Чем опасен сухой ход для насоса

В современных приборах в качестве материала для рабочих элементов чаще всего используется износостойкий пластик. Его преимуществом является высокая прочность и сравнительно низкая цена. Данный материал отлично справляется со своей задачей при условии соблюдения эксплуатационных требований. Одно из таких условий – постоянное наличие смазки и охлаждения, функцию которых выполняет рабочая среда, то есть вода.

При отсутствии охлаждающей жидкости пластиковые детали сильно перегреваются, пластик постепенно деформируется. Последствия для электронасоса могут быть самые печальные: от снижения производительности до заклинившего вала и сгоревшего двигателя.

Обратите внимание! Деформация деталей отчетливо видна во время разборки прибора, поэтому скрыть причину поломки от сервисной службы не получится. В этом случае гарантия на оборудование недействительна

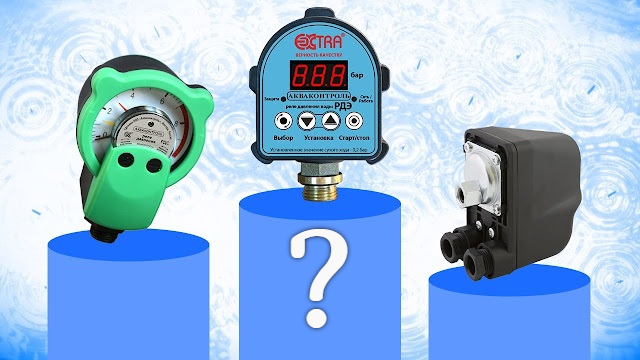

Средства защиты от сухого хода

Есть несколько разных устройств, которые отключат насос при отсутствии воды:

Реле защиты от сухого хода;
Устройства контроля потока воды;
Датчики уровня воды (поплавковый выключатель и реле контроля урвня).

Все эти устройства предназначена для одного — отключить насос при отсутствии воды. Только работают они по-разному, имеют разную область применения. Дальше разберемся в особенностях их работы и том, когда они наиболее эффективны.

Реле защиты от сухого хода

Несложное электромеханическое устройство контролирует наличие давления в системе. Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута.

Принцип работы реле защиты таков: оно отключает насос, когда давление в системе водоснабжения опускается ниже критического уровня, мембрана давит на контакты, они замыкаются, отключая питание. Устанавливается реле защиты на участок трубопровода водоснабжения после насоса. Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек).

При его использовании есть существенный недостаток — при большом водопотреблении насос может не справиться, что приведёт к ложному срабатыванию реле. Это происходит, если в доме одновременно пользуются водой несколько человек: кто-то решил помыться, работает стиральная машина, на кухне моется посуда и в этот же момент смыли унитаз, то давление в системе уменьшится — реле защиты сработает и все останутся без воды. Чтобы всё исправить нужно пойти к насосу и перезапустить реле. Мало приятного бегать к нему, когда это случается несколько раз в день. Также возможно срабатывание защиты при промывке станции обезжелезивания, ведь в этот момент насос работает с очень большим расходом.

Поэтому устанавливать такое реле стоит в тех случаях, когда другие способы защиты неприменимы. Например, если в системе центрального водоснабжения насосная станция выполняет задачу повысить давление, то смело ставим реле защиты от сухого хода.

Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.

В системе с гидроаккумялятором его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать.

Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме. Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Применяем регулятор давления воды

Прибор этот выполняет туже функцию, что и реле давления — автоматическое включение и выключение насоса при разборе воды, но принцип его действия немного отличается. Если реле давления включает насос при двух атмосферах, а выключает при трёх, то регулятор давления включает насос по давлению, а выключает по потоку, то есть в тот момент, когда вода через него перестает течь.

Причём здесь защита от сухого хода, спросите Вы? Дело в том, что при отсутствии воды потока нет, поэтому прибор тут же обесточит насос и выйдет в ошибку. Преимуществом применения регулятора давления является то, что нет необходимости покупать гидроаккумулятор большого объёма, достаточно бака 10 -20 литров.

Но есть очень большой минус. Дело в том, что регулятор давления выключит насос только тогда, когда поток прекратится. Произойдёт это в тот момент, когда насос накачает максимальное давление, которое может создать. То есть, если насос способен накачать давление 10 атмосфер — такое же давление будет и в вашей системе водоснабжения. Это недопустимо много, и приведёт к поломке смесителей и клапана в бачке унитаза. Чтобы решить проблему, приходится устанавливать ещё один прибор — редуктор давления.

Устройства контроля протока воды

В любой ситуации, которая приводит к сухому ходу насоса, поток воды недостаточен или отсутствует совсем. Есть устройства, которые отслеживают такую ситуацию — реле и контроллеры протока воды. Реле протока — электромеханические устройства, контроллеры — электронные.

Датчики протока бывает двух типов — лепестковые и турбинные. Лепестковые имеет гибкую пластину, которая находится в трубопроводе. При отсутствии тока воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.

Турбинные датчики потока устроены несколько сложнее. Основа устройства — небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик, в зависимости от количества импульсов, включает/отключает питание насоса.

В случае использования блока автоматики гидроаккумулятор — лишнее устройство. Система отлично работает по появлению расхода — открытию крана, срабатыванию бытовой техники и т.п. Но это если запас по напору небольшой. Если же разрыв большой, необходим и ГА, и еще реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется. Насос отключится только тогда, когда создаст максимальное давление. Если он взят с большим запасом по напору, то может создать избыточное давление (оптимальное — не больше 3-4 атм, все что выше ведет к преждевременному износу системы). Потому после блока автоматики ставят реле давления и гидроаккумулятор. Такая схема дает возможность регулировать давление, при котором отключается насос.

Датчики уровня воды

Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.

Поплавковые

Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении бассейна. Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).

Принцип работы при использовании для защиты от сухого хода прост: пока есть вода, датчик-поплавок задран вверх, насос может работать, как только уровень воды упал настолько, что датчик опустился, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока уровень воды не поднимется. Для защиты насоса от холостого хода кабель поплавка подключается в разрыв фазного провода.

Обратите внимание! В паспорте изделия всегда указывается максимально допустимый коммутируемый ток, обычно он составляет 6, 10 или 16 ампер. Следует это иметь в виду, не стоит подключать шести амперный поплавковый выключатель к насосу, мощностью например 2 кВт

Реле контроля уровня

Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.

В воду опускаются электроды. Их количество зависит от тех параметров, которые они отслеживают. Если надо следить только за наличием достаточного количества воды, датчиков достаточно два. Один — опускается на уровень минимально возможного уровня, второй — базовый — располагается чуть ниже. В работе используется электропроводность воды: пока оба датчика погружены в воду, между ними протекают небольшие токи. Это значит, что воды в колодце/скважине/емкости достаточно. Если тока нет, это значит, что вода опустилась ниже датчика минимального уровня. По этой команде размыкается цепь питания насоса и он прекращает работу.

Это основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.

Какой тип защиты выбрать для насоса

Выбор типа защиты насоса от сухого хода зависит от размера скважины, вида насосного оборудования и финансовых возможностей хозяев. Самый простой и дешевый способ защитить прибор от холостой работы – поплавковый выключатель. Однако у него есть один существенный изъян. Поплавок нельзя применить в скважинах малого диаметра. Он просто не сможет выполнять свою функцию в узкой водоподъемной трубе. Хотя для колодцев такой вариант, пожалуй, будет оптимальным.

Для погружного оборудования наиболее подходящим средством является реле уровня. За такое устройство придется заплатить больше, однако вы будете уверены, что насос надежно защищен от снижения уровня воды в скважине. А вот для насосных станций такая защита не слишком подходит, поскольку шланг в водоподъемной трубе может забиться, и вода не будет поступать в прибор, хотя уровень в скважине будет соответствовать норме. В этом случае лучше использовать датчик давления или реле протока.

Без контроля сухого хода насос просто не поймет, что ему нужно выключиться при опустошении скважины. Поэтому лучше предупредить его поломку, чем приобретать новый прибор.
