Надежный, практичный и удобный поплавковый выключатель обеспечивает корректную автоматическую регулировку работы электрических насосов в канализационных, дренажных, водоотводных и водоподающих системах, исполняет роль датчика уровня воды и предохраняет оборудование от «сухого хода». В этой статье мастер сантехник расскажет особенности конструкции, что учитывать при выборе и установке устройства в различных накопительных баках, емкостях, резервуарах, колодцах и пр.
Конструкционное устройство и возможности агрегата
Выключатель поплавкового типа имеет элементарную конструкцию. Внутри корпуса, сделанного из прочного термостойкого пластика, располагается рабочий электрический переключатель. Там же находится рычаг для переброски контактов в переключателе и стальной шарик, меняющий положение рычажного элемента при изменении положения самого поплавка.
Устройства такого типа относятся к универсальным вариантам бытового оборудования, потому что одинаково корректно срабатывают как в случае переполнения, так и при опустошении накопительного резервуара.
Несмотря на конструкционную простоту, поплавковый выключатель демонстрирует высокую эффективность и может решать параллельно сразу несколько задач. Наличие этого устройства существенно облегчает управление оборудованием и продлевает его полноценное, качественное функционирование.

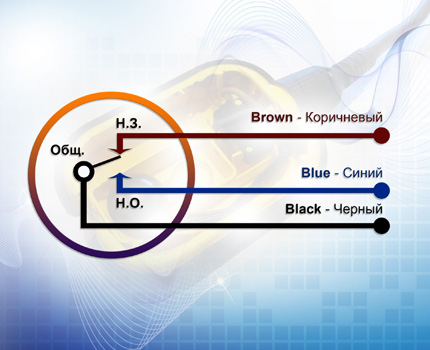

От переключательного узла ответвляется кабель, состоящий из трех проводов — синего, коричневого и черного. Один из них (черный) является общим, коричневый выходит от нормально закрытого, а синий — от нормально открытого контактов переключателя.
Когда поплавок в резервуаре находится в нижнем положении, цепь замыкается между синим и черным проводами. Если прибор переходит в верхнее положение, происходит замыкание контактов между коричневым и черным элементами. В каждом отдельном случае провод, не задействованный в схеме подключения, должен быть надежно и качественно заизолирован.
К подводящему кабелю и коробке корпуса тоже предъявляются особые требования. Первый элемент просто обязан иметь максимально высокий уровень влагостойкости, а вторая деталь должна быть полностью герметична и непроницаема для воды.
Выходное отверстие прибора укрепляется дополнительным высокопрочным уплотнителем и оснащается практичным приспособлением, обеспечивающим нейтрализацию в кабеле механических напряжений.
Поплавковый выключатель защищает насос от холостого хода, возникающего в момент, когда из резервуара почти полностью откачана накопившаяся жидкость.
Заизолированная полая часть кабельного ввода заполняется полимерной смолой. Это исключает попадание внутрь влаги или любой другой жидкости, в которой функционирует оборудование. Корпус и оболочка кабеля обладают высокой прочностью и термостойкостью. Благодаря этому они практически неуязвимы к воздействию таких элементов агрессивной среды, как жидкие масла, фекальные воды, мочевая и фруктовая кислота, бензин и пр.
Для более точного контроля работы насоса в коммуникационной системе можно разместить внутри резервуара с жидкостью несколько поплавковых выключателей. Каждый из них будет выполнять определенную функцию и существенно облегчит процесс эксплуатации оборудования.
Внутреннее пространство корпуса выключателя заполнено воздухом. Поэтому прибор стремится всплыть на поверхность и занять максимально высокое положение. Когда уровень жидкости в резервуаре падает, поплавок естественным путем опускается вниз.
Длина провода, предусмотренного для перемещения механизма, регулирует разброс между верхним и нижним положениями поплавка. Базовую отправную точку, относительно которой осуществляется движение, задает груз, перемещающийся вдоль кабеля выключателя.
Пластиковый корпус обладает гладкой, непористой поверхностью. К ней не пристают загрязнения и не прилипают фрагменты отходов жизнедеятельности человека, оказавшиеся в сточных или канализационных водах. Песок, бумага и любые другие твердые или плотные кусочки и элементы соскальзывают с агрегата, никак не влияя на его работоспособность, плавучесть и функциональность.
Что умеют приборы
Выключатели-поплавки мультифункциональны и способны решать целый комплекс заданий разного уровня сложности. Всего несколько модулей, смонтированных в одном резервуаре, обеспечивают:
- Эффективное функционирование главного насоса коммуникационной системы;
- Полноценную работу вспомогательной помпы.
Кроме того, они могут играть роль аварийного контроллера, четко фиксируя резкое понижение уровня жидкости в резервуаре и выступать в качестве датчика-сигнализатора перелива.
Это даст возможность снизить нагрузку на оборудование и защитит насосную систему от лишнего износа, перехода на «сухой ход» и прочих неприятных, но потенциально возможных происшествий.
Общая классификация устройств
Поплавковые современные выключатели подразделяются на два типа. Легкие модули предназначаются для насосных комплексов, осуществляющих отвод или снабжение потребителей проточной водой для бытовых целей. Тяжелые приборы используются при управлении дренажным и фекальным насосным оборудованием.
Сколько поплавков разместить в резервуаре, определяется отдельно в каждом индивидуальном случае, и напрямую зависит от числа подключенных насосов и общей потребности системы в предохранительных агрегатах.
Покупать поплавковый выключатель для насоса нужно с четким пониманием задач, которые необходимо решить. Легкие элементы привлекают клиентов низкой ценой, но могут работать только в чистой воде, предназначенной для питья и бытовых нужд. Тяжелые агрегаты эффективно функционируют в среде любого уровня агрессивности, однако применять их для обычной воды считается нецелесообразным из-за высокой стоимости.
Как сделать покупку правильно
Перед покупкой сигнализатора-поплавка необходимо обозначить область и способ применения оборудования, необходимые электрические характеристики, размеры модуля и длину кабеля.
Если поплавком планируется оснастить водоотводную или водоподающую системы, достаточно будет приобрести недорогой модуль легкого типа. Он обладает хорошей плавательной способностью, четко реагирует на уровень воды в резервуаре и сразу же подает сигнал другим элементам системы, если вдруг случаются какие-то изменения.
Для дренажно-канализационных систем подойдут тяжелые поплавки без грузила, предназначенные для нахождения в агрессивной среде высокой плотности.
Нюансы электрических характеристик
Сила тока и напряжение поплавкового выключателя должны четко соответствовать параметрам электрического насоса. Уровень напряжения, как правило, составляет 220 В. Допустимы колебания этого показателя в пределах 5-10%, как в большую, так и в меньшую сторону.
Что касается силы тока, эта величина у выключателя должна превышать параметры, прописанные для насоса. В документации поплавка обычно пишется максимально допустимый показатель для реактивной и активной нагрузок. При подключении насосного оборудования обычно учитывают число, соответствующее реактивной позиции.
Дополнительные критерии выбора
Температурный диапазон поплавковых выключателей довольно велик. Благодаря этому для работы с водой из колодца или скважины можно выбрать любой агрегат, максимально подходящий для поставленных задач по всем остальным параметрам.
Средний показатель диапазона температур у поплавков составляет 0-60℃. Однако отдельные производители изготовляют еще более термостойкие модули, способные выдерживать температуру до +70℃.
А вот на размер исходящего соединительного кабеля придется обратить особое внимания. Обычно длина этого элемента составляет от 2 до 10 метров. Приборы с коротким проводом больше подойдут для резервуаров малой глубины, а детали, оснащенные длинным кабелем, успешно поработают в колодцах и современных накопительных резервуарах большой глубины.
Особенности монтажа поплавка
Корректно установить поплавковый выключатель можно несколькими способами. Перед началом работ в первую очередь следует убедиться, что ток, потребляемый насосом, меньше, чем максимально допустимый показатель тока, прописанный в документах по эксплуатации оборудования.
Простая установка для одного модуля
Наиболее простой, быстрый и не слишком трудозатратный способ установки сводится к монтажу поплавка в емкость посредством водонепроницаемого кабеля и специального грузила, которое обычно входит в базовый комплект агрегата.
Работы по установке осуществляются в следующем порядке:
- Грузило нанизывается на кабельный трос. Потом путем эксперимента определяется длина плеча свободного хода поплавкового устройства.
- Затем положение грузила фиксируется на кабеле с помощью специальной практичной защелки.
- Кабель посредством соединительных элементов крепится к наружной стороне резервуара.
- Когда подготовительные работы сделаны, осуществляется подключение поплавка к насосной системе. Монтаж и настройка оборудования проводятся согласно схемам, содержащимся в документации, прилагающейся к устройству.
По окончании всех необходимых действий оборудование обязательно тестируется на работоспособность. Для этого насос под контролем хозяев запускается в обычном режиме на 2-3 часа.
Монтировать выключатель поплавкового типа на подводящий кабель допустимо лишь в том случае, когда в резервуаре будет работать всего один такой агрегат. Также не должно быть никаких предпосылок к тому, что прибор за что-нибудь зацепится или зависнет внутри емкости.
Если прокачка воды идет нормально и не дает сбоев, значит установка и последующее подключение были сделаны с соблюдением всех правил.
Правила монтажа двух и более изделий
Когда, согласно проектной документации, требуется установить несколько поплавковых приборов, имеет смысл использовать штанговый способ монтажа. На роль крепежного элемента (штанги) подойдет фрагмент прочной пластиковой трубы. Его четко и надежно закрепляют внутри емкости, предназначенной для наполнения.
Затем на штанговую основу осуществляется монтаж поплавков. Они равномерно распределяются по всей длине трубы так, чтобы после фиксации и регулировки вокруг каждого модуля оставалось свободное пространство, обеспечивающее приборам возможность четко выполнять свои функции, при этом не мешая друг другу. Отходящие от выключателей кабели прикрепляются к штанге с помощью хомутов.
Этот способ позволяет установить практически любое количество выключателей, взяв таким образом под контроль полноценный комплекс, состоящий из нескольких насосов. В случае надобности допустимо использовать две и более штанги и монтировать на них необходимое число поплавков, соответствующее количеству используемых насосов или пультов управления.
Принцип работы поплавка в разных системах
Область применения выключателей поплавкового типа очень широка. Элемент корректно функционирует в стандартных системах водоснабжения, эффективно контролирует наполнение и опустошение емкости накопительного бака резервуара, предохраняет оборудование от работы вхолостую и продлевает его эксплуатационный срок.
Роль выключателя в водоподающих комплексах
Устройство, помещенное в емкость, всплывает на поверхность, когда резервуар наполняется водой, и своевременно отключает действующий насос, не допустив таким способом перелива. Когда уровень воды понижается, поплавок опускается вместе с ним и сразу же активирует насос для последующего наполнения емкости водой.
Находясь на поверхности резервуара (при заполненной емкости), прибор подаст сигнал к работе автоматической водоснабжающей станции и отключит ее, когда опустится на дно (при опорожнившейся емкости).
Многие производители современных бытовых насосов изначально комплектуют свои изделия практичным, удобным, высокопрочным, термостойким и водонепроницаемым плавающим выключателем. Приобретя такой агрегат, хозяевам уже не придется подбирать к нему поплавок и возиться с корректным подключением прибора к качающему воду оборудованию.
Закрыть клапан или опустить задвижку с сервоприводом поплавок скомандует, оказавшись на поверхности наполнившейся жидкостью емкости. Опустившись на дно (при пустом резервуаре) прибор опять откроет клапан или задвижку, заново активируя наполнение емкости водой.
На диспетчерский пункт или непосредственно оператору поплавок пошлет сигнал, когда окажется на поверхности заполнившейся емкости. Об отсутствии воды в баке устройство сообщит, когда опустится на дно рабочей емкости.
Контакт с дренажной или канализационной системой
Для дренажных, канализационных и фекальных насосов рекомендуется использовать тяжелый поплавковый выключатель. Он приспособлен для работы в жидкостях высокой плотности и легко справляется с порученными задачами.

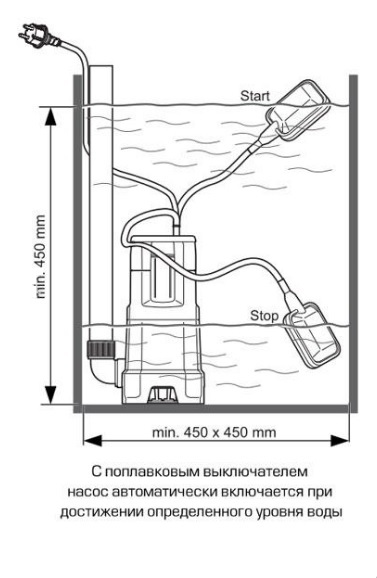

Прибор четко следит за работой насосного комплекса и, всплыв на поверхность при заполненной емкости, сразу же активирует оборудование. Отключение осуществляется в тот момент, когда устройство опускается на дно в результате опорожнения резервуара.
Функционал допускает подключение двух насосов к одному поплавковому выключателю. В этом случае качающие агрегаты будут работать по очереди. Один начнет наполнять емкость, когда поплавок займет нижнее положение, а второй включится в работу, когда выключатель окажется наверху.
Однако специалисты указывают на малую эффективность системы и обращают внимание на потенциально возможные перепады с поставкой бытовой воды во время наполнения емкости.
Обслуживание и ремонт оборудования
Выключатель поплавкового типа – конструкционно простой и доступный прибор. Он надежно и качественно функционирует даже в агрессивной среде и не боится интенсивных нагрузок. При соблюдении эксплуатационных правил, заявленных производителем, вырабатывает весь гарантийный срок и после него также качественно продолжает выполнять свои обязанности.
Наличие поплавка позволяет держать под контролем работу насоса и программировать ее на будущее. Например, дренажный агрегат можно установить в месте постоянного затопления. Когда уровень воды достигнет заданного уровня, выключатель зафиксирует это и сразу же подаст сигнал насосу начинать откачку.
Если модуль используется только в комплексе сооружений, занимающихся водоотведением или водоснабжением, регулярное техническое обслуживание ему не требуется. Водная среда считается наименее проблемной и не оказывает на оборудование никакого негативного влияния.
Когда сфера деятельности поплавка располагается в более агрессивных, сложных условиях, например, в канализационных или фекальных ямах, прибору требуется более серьезное внимание. Специалисты рекомендуют не реже одного раза в месяц качественно промывать поплавок из шланга, во избежание прилипания последнего к напорной трубе или стенкам насоса в процессе повседневной работы.
Если оборудование регулярно ополаскивать жесткой струей воды, оно прослужит гораздо дольше и не утратит работоспособности даже с течением времени.
Популярные поломки поплавка
К самым распространенным поломкам агрегата относятся прогорание контактов в электрокабеле, повреждение изоляционного слоя, нарушение герметичности корпуса и проникновение туда влаги. В случае возникновения таких проблем все неисправные элементы нужно немедленно заменить, так как ремонту они не подлежат.
Если из строя вышел непосредственно электронный модуль, хозяевам придется выбросить его и как можно быстрее установить в резервуаре новый. Покупать первый попавшийся поплавковый элемент не стоит, даже если его цена радует своей привлекательностью.
Лучше обратиться в специализированный сервисный центр и приобрести фирменную сертифицированную деталь с документами, полностью соответствующую всем требованиям, предъявляемым к оборудованию такого типа.
Видео
В сюжете - Правила монтажа механического поплавкового клапана-выключателя для защиты накопительного резервуара от переполнения. Любопытные моменты работы, которые следует обязательно учитывать.
В сюжете - Как установить в резервуаре поплавковый выключатель с опцией контроля уровня воды и подключить его к схеме оповещения. Все тонкости монтажа и подключения оборудования своими руками в домашних условиях.
В сюжете - Про особенности и нюансы функционирования поплавковых выключателей и область их применения рассказывает руководитель одного из крупнейших сервисных центров.
Чтобы насосное оборудование служило долго, качественно и полноценно, нужно оснастить его одним или несколькими поплавковыми выключателями. Эти небольшие конструкционно простые агрегаты возьмут на себя основные параметры управления коммуникационной системой и защитят оборудование от излишних нагрузок, «сухого хода», неожиданного перелива жидкости и прочих потенциально возможных угроз.
Установка поплавков не слишком сложна и даже малоопытный домашний мастер, имея под рукой пошаговую инструкцию по монтажу, без особых проблем справится с работой. Если же 100% уверенности в своих силах нет, вполне уместно обратиться к профессионалам. Они выедут на место, оценят ситуацию и быстро укомплектуют коммуникационный комплекс необходимым количеством контролирующих деталей.
